Выдвижная система разборная /
неразборная
Верхний откидной
выдвижной ящик*
неразборная*
Выдвижной ящик на
контейнерном ребре
разборная (см. 8.1.2 Выдвижной
ящик на контейнерном ребре)
Самый нижний
выдвижной ящик
неразборный
IceTower* разборная (см. 8.1.3 IceTower*) *
8.1.2 Выдвижной ящик на контейнерном
ребре
Разборка выдвижной системы
Убедитесь, что выполнены следующие условия:
q
Выдвижной ящик извлечен. (см. 7.1.2 Выдвижной ящик
на контейнерном ребре)

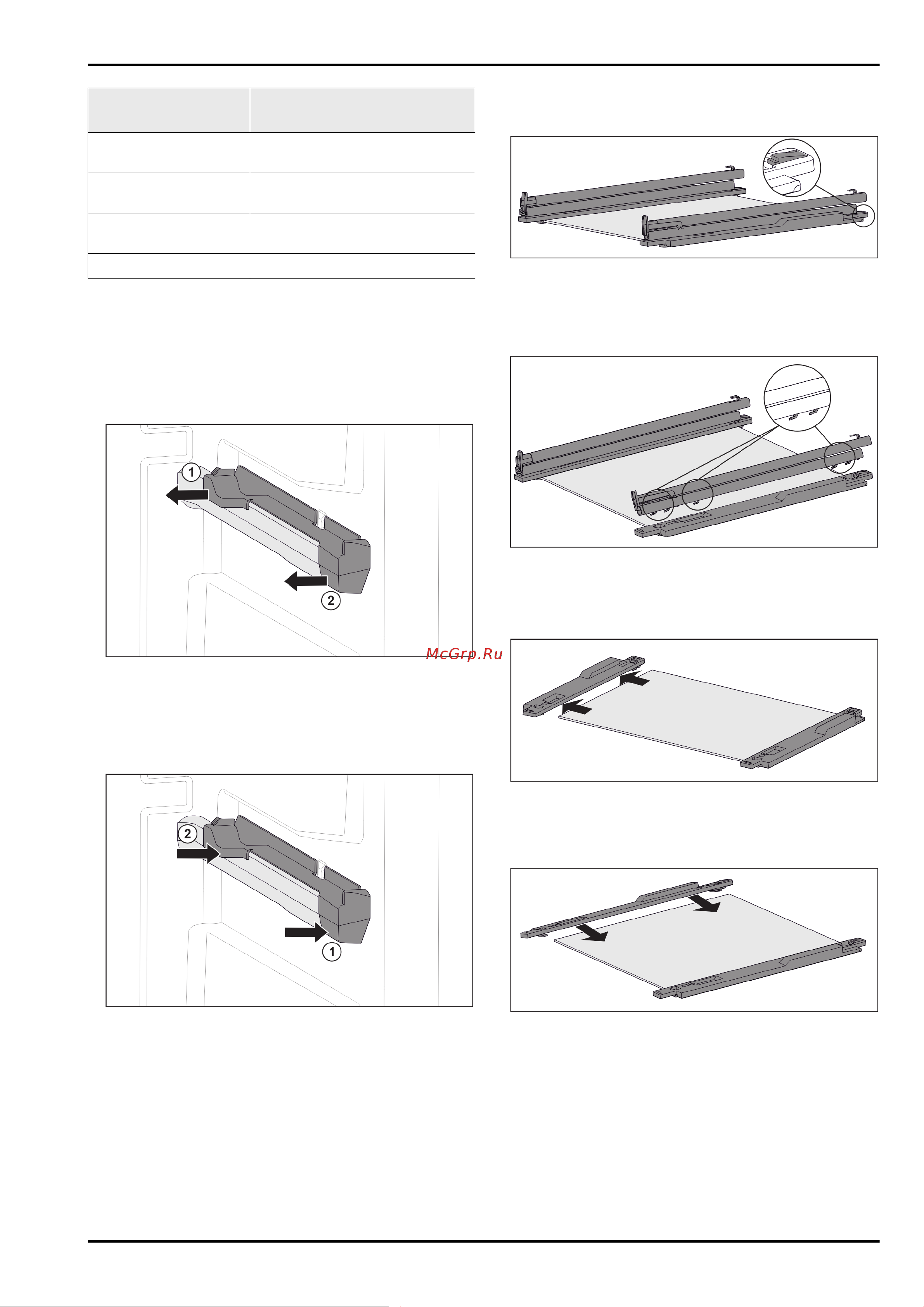

Fig. 41 Вставная часть на правом контейнерном ребре
u
Возьмите вставную часть внизу сзади.
u
Отодвиньте вставную часть сзади в сторону. Fig. 41 (1)
u
Отодвиньте вставную часть спереди в сторону.
Fig. 41 (2)
Монтаж выдвижной системы
Fig. 42 Вставная часть на правом контейнерном ребре
u
Наденьте вставную часть спереди на контейнерное
ребро. Fig. 42 (1)
u
Нажмите на вставную часть сзади. Fig. 42 (2)
8.1.3 IceTower*
Разборка выдвижной системы
Убедитесь, что выполнены следующие условия:
q
IceTower извлечена. (см. 7.2 Выдвижная панель с
IceTower*)
q
Стеклянная пластина извлечена. (см. 7.3 Стеклянные
пластины)
u
Положите выдвижную панель на стол.
w
Вы можете легче снять направляющие со стеклянной
пластины.
Fig. 43 Стеклянная пластина с направляющими и
крепежными элементами
u
Крепежный элемент сзади прижмите вниз (см.
Fig. 1447) и одновременно отодвиньте направляющую
назад.
Fig. 44 Стеклянная пластина с направляющими и
крепежными элементами
w
Крючки направляющей вынимаются из крепежного
элемента.
u
Снимите направляющую из крепежного элемента.
Fig. 45 Стеклянная пластина с крепежными элементами
u
Вытяните крепежный элемент стеклянной пластины в
сторону.
Монтаж выдвижной системы
Fig. 46 Стеклянная пластина с крепежными элементами
u
Установите крепежный элемент на стеклянную
пластину.
u
Толкните крепежный элемент на стеклянную пластину
до упора.
Уход
20 * Наличие в зависимости от модели и комплектации
