Подключение оборудования
2
2
15
37
6
4
Подключение компонента без разъема HDMI

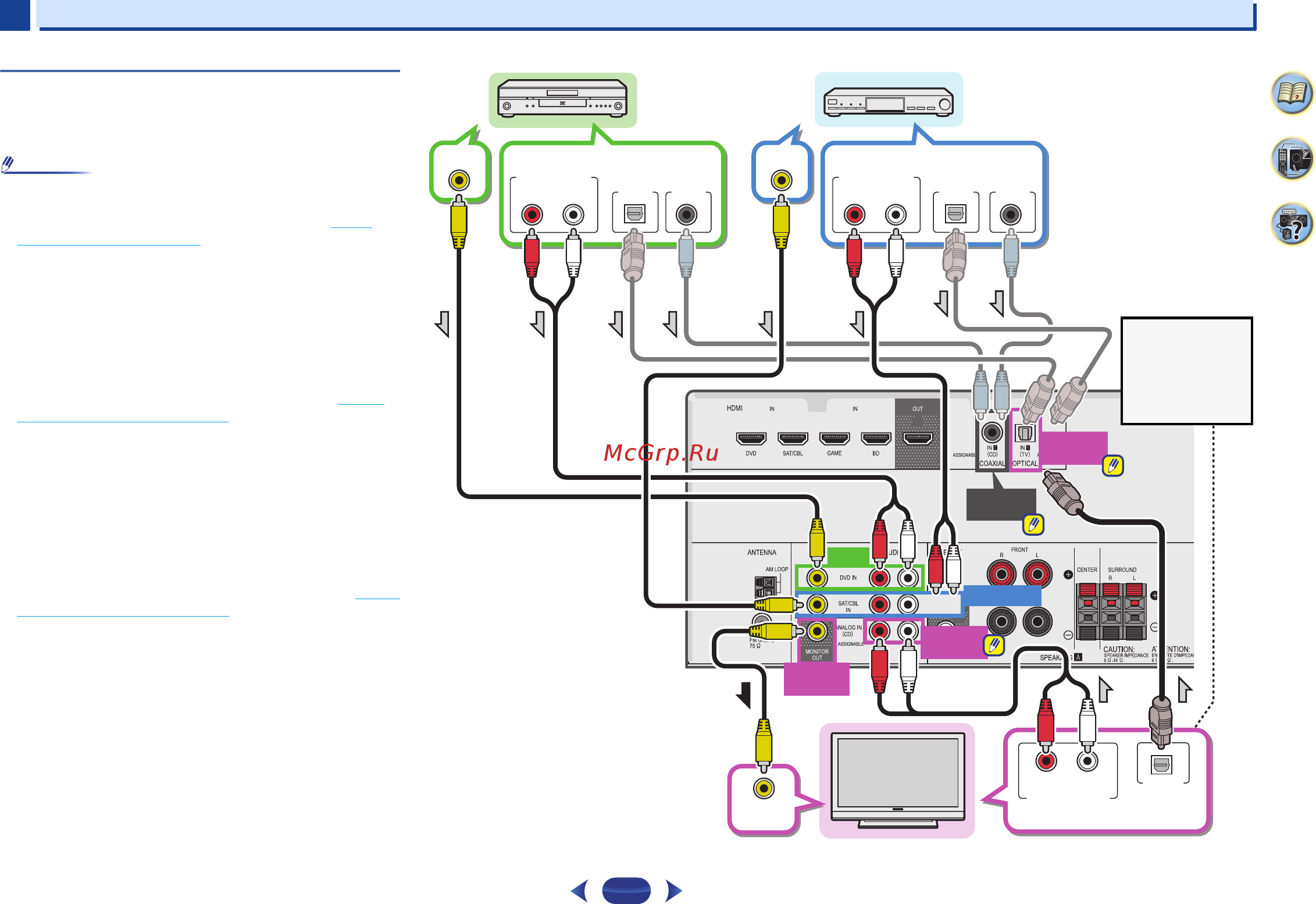

На данном рисунке показаны подключения телевизора и
проигрывателя DVD (или другого компонента
воспроизведения) без разъема HDMI к ресиверу.
Примечание
•
Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см. Меню
назначения входов на стр.35).
•
Только один компонент можно подключить к оптическому
входному разъему. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
кабеля, прежде всего, переключитесь на DVD
(проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) (см. Выбор
входного аудиосигнала на стр.22).
•
Только один компонент можно подключить к
коаксиальному входному разъему. При подключении
других устройств используйте другой способ подключения
аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью
коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (спутниковая
приставка), затем нажмите кнопку SIGNAL SEL, чтобы
выбрать аудиосигнал C1 (КОАКСИАЛЬНЫЙ 1) (см. Выб
ор
входного аудиосигнала на стр.22).
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL COAXIAL
RL
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
OPTICAL COAXIAL
RL
ANALOG AUDIO OUT
VIDEO OUT
OPTICAL
IN1 (TV)
ANALOG
IN1 (CD)
DVD IN
SAT/CBL IN
MONITOR
OUT
COAXIAL
IN1 (CD)
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
RL
ANALOG AUDIO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное
подключение
требуется для
прослушивания
звука телевизора
через ресивер.
Выберите один
Спутниковая приставка
