Rival 111.0927.1 Руководство по эксплуатации онлайн
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com
МОДЕЛЬ

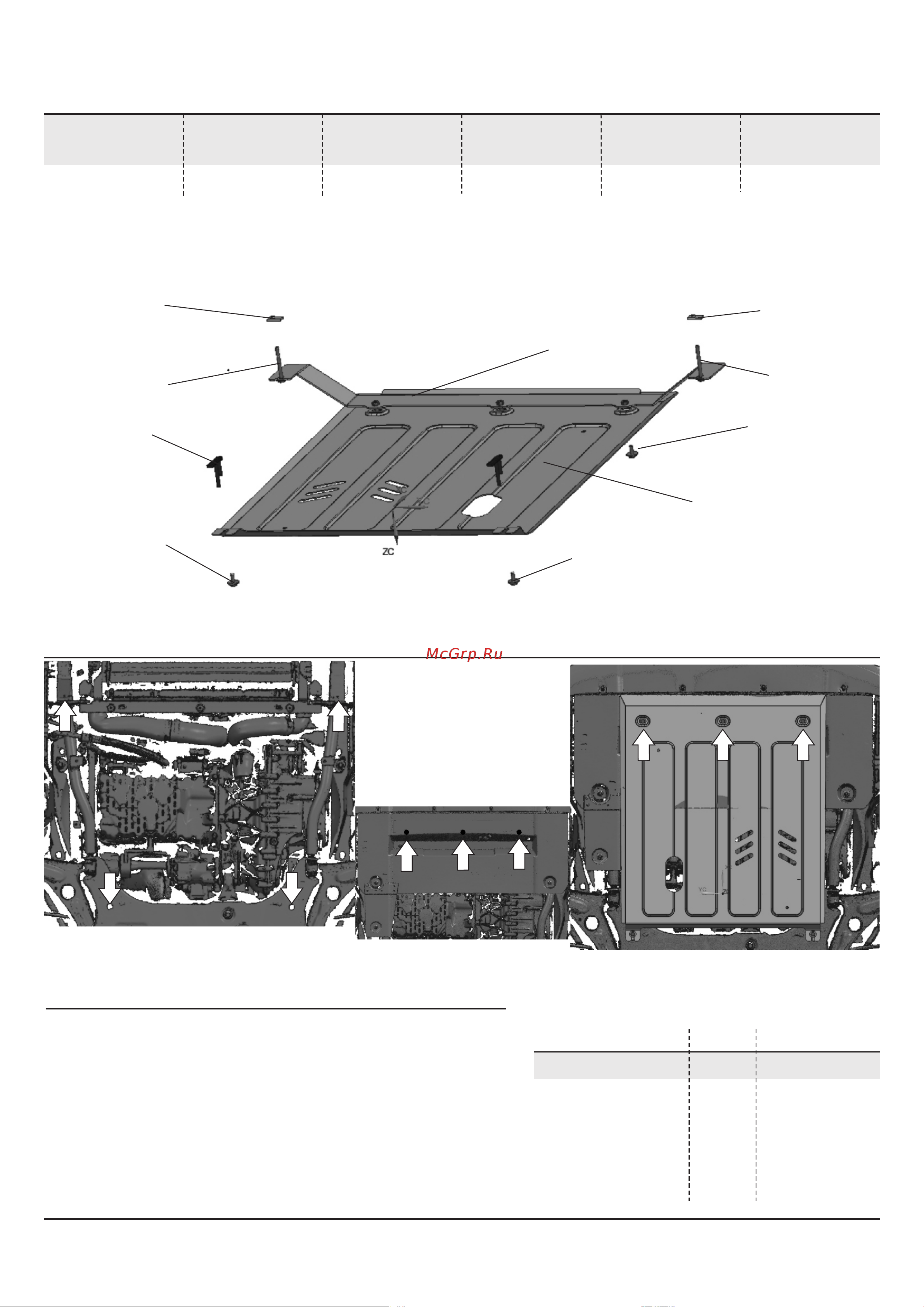

Состав изделия:
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА + КПП
111.0927.1/333.0927.1
Болт М8х20
Болт М8х70
Шайба 8 ув.
Защита
Балка
Гайка закладная М8
Закладная М8 с усиками
5 шт.
2 шт.
7 шт.
1 шт.
1 шт.
2 шт.
2 шт.
24 Нм
24 Нм
Момент затяжкиКол-воНаименование
Инструкция по установке:
1. Установить закладные М8 с усиками в отверстия (А). Вкрутить болты М8х20
с шайбой 8 в закладные.
2. Не снимая пыльник, установить защиту на вкрученные болты М8х20,
прислонить защиту к пыльнику и отметить на нем места (Б) для крепежных
точек защиты к балке.
3. Снять защиту. Снять штатный пыльник.
4. В отверстия (В) вставить болты М8х70 сквозь усилитель бампера, а с другой
стороны на эти болты установить гайки закладные М8.
5. На установленные болты закрепить балку.
6. Сделать отверстия в пыльнике в местах (Б).
7. Установить штатный пыльник на место.
8. Завести защиту на болты вкрученные в местах (А) и закрепить защиту к
балке (Г) болтами М8х20 и шайбой 8.
7. Затянуть болты с необходимым усилием. Пневмоинструмент использовать
запрещено.
TXL
EXEED 2020-2021;2021- 1.6i АКПП
ПОЛНЫЙ
Защита
Закладная М8
с усиками
Болм М8х20
Шайба 8
Болт М8х70
Шайба 8
Болм М8х20
Шайба 8
Балка
Штатный крепеж
Болт М8х70
Шайба 8
Закладная М8
Закладная М8
В
Б
А
В
А
Б
Б
Г
Г
Г
