14
ДЕТАЛИ СБОРКИ ЛЕНТОЧНОЙ ПИЛЫ «КОРВЕТ 422»
*- позиция по схеме сборки
* Код Наименование детали * Код Наименование детали
1 201395 Винт 37 201424 Станина
2 201396 Гайка 39 201425 Шкала
3 201397 Шайба 40 201426 Кожух шнура
4 201398 Стойка (правая) 43 201427 Кольцо резиновое
5 201399 Ролик 44 201428 Шнур электрический
6 201400 Шплинт 45 201429 Опора гаечная
10 201401 Стойка 46 201430 Винт регулировки пружины
11 201402 Винт 47 201431 Пружина
12 201403 Гайка 48 201432 Винт
14 201404 Ручка стойки (по заказу) 49 201433 Планка
15 201405 Тяга 50 201434 Винт
16 201406 Шнур электрический 51 201435 Шайба
17 201407 Ось шарнира 52 201436 Винт
18 201408 Фиксатор 53 201437 Винт
19 201409 Упор 54 201438 Кронштейн
20 201410 Винт потайной 55 201439 Стол рабочий
21 201411 Ось фиксатора 56 201440 Распорка
22 201412 Зажим шнура 57 201441 Планка подвижная
23 201413 Пускатель магнитный 58 201442 Винт
24 201414 Гайка 59 201443 Кожух пильной ленты задний
26 201415 Планка 60 201444 Шайба упорная
27 201416 Штанга 61 201445 Подшипник
28 201417 Рукоятка 62 201446 Шарнир направляющий
30 201418 Шайба упорная 63 201447 Вал подшипника
32 201419 Винт ходовой 64 201448 Направляющая пильной ленты
33 201420 Гайка тисков 65 201449 Планка подвижная
34 201421 Губки тисков 66 201450 Узел направляющей пильной ленты
35 201422 Шайба 67 201451 Шайба пружинная
36 201423 Винт 68 201452 Винт
69 201453 Кожух защитный 104 201482 Винт потайной
70 201454 Гайка 105 201483 Штифт пружинный
71 201455 Шкив пильной ленты 106 201484 Натяжитель
72 201456 Крышка 107 201485 Ось
73 201457 Шпонка 109 201486 Направляющая
75 201458 Винт 110 201487 Кожух привода
76 201459 Толкатель 112 201488 Ремень
77 201460 Шкив пильной ленты 113 201489 Лента пильная
79 201461 Винт натяжения пильной ленты 114 201490 Шайба
80 201462 Пружина 117 201491 Шайба
81 201463 Рама 118 201492 Шайба
83 201464 Винт 120 201493 Подшипник
84 201465 Плита электродвигателя мотора 121 201494 Винт
85 201466 Электродвигатель 122 201495 Гайка
86 201467 Шкив электродвигателя 126 201496 Втулка
87 201468 Шарикоподшипник 131 201497 Скоба
88 201469 Втулка 132 201498 Ограждение
89 201470 Сальник 134 201499 Винт
90 201471 Вал 140 201500 Гайка
91 201472 Колесо червячное 156 201501 Винт
92 201473 Прокладка 157 201502 Шайба зубчатая
93 201474 Крышка 169 201503 Винт
94 201475 Вал червячный 170 201504 Поддон
96 201476 Втулка 171 201505 Винт
98 201477 Винт 172 201506 Гайка
99 201478 Шайба 173 201507 Шайба
100 201479 Винт 174 201508 Балка
101 201480 Шкив 175 201509 Шплинт
103 201481 Планка 176 201510 Ось
7
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2

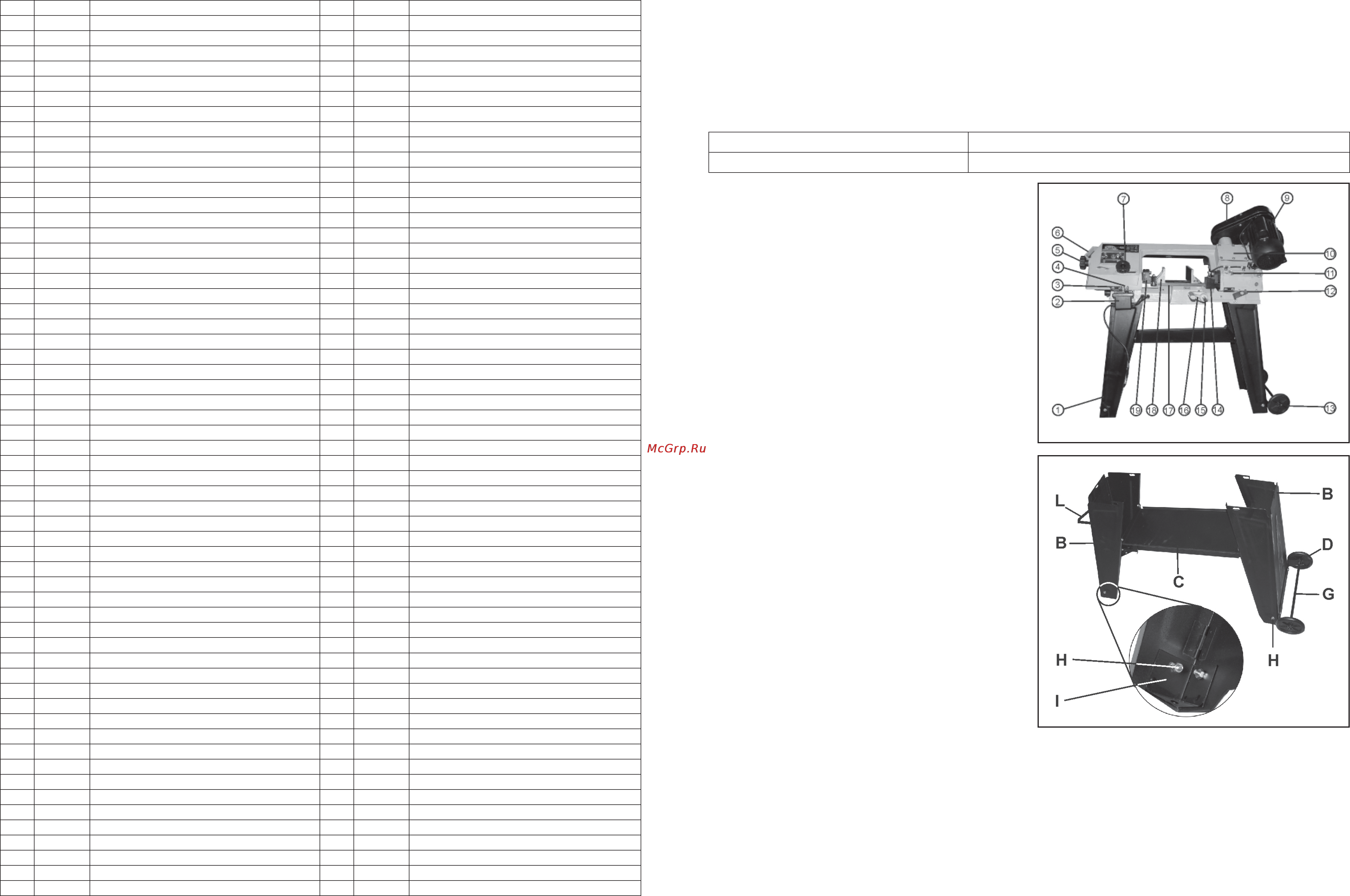

7. УСТРОЙСТВО ЛЕНТОЧНОЙ ПИЛЫ (Рис. 2)
1. Основание
2. Магнитный пускатель
3. Петля кожуха пильной ленты
4. Толкатель
5. Маховик натяжения пильной ленты
6. Ручка
7. Маховик установки верхней направляющей пильной
ленты
8. Кожух привода
9. Электродвигатель
10. Крышка (червячного редуктора)
11. Болт фиксирующий (положение нижней направляю-
щей пильной ленты)
12. Фиксатор
13. Ролик
14. Нижняя направляющая пильной ленты
15. Ось упора
16. Упор (подвижный)
17. Пильная лента
18. Тиски
19. Верхняя направляющая пильной ленты
8. СБОРКА
ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ
ЛЕНТОЧНУЮ ПИЛУ ДО ОКОНЧАНИЯ МОНТАЖНЫХ
РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В
СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Сборка основания
8.1.1. Ленточная пила может быть установлена и за-
креплена на верстаке рассчитанном, на вес ленточной
пилы с учётом применяемой заготовки или на входящее
в комплект поставки сборное основание.
8.1.2. Используя детали поставки: стойка (В) – 2шт., под-
дон (С), ролик (D) – 2шт., балка (G), опора (I) – 4шт., руч-
ка стойки (L) и детали крепления (Н) Рис.1 собрать, как
показано на Рис.3 основание. Ролики (D) и ручка стойки
(L) – зафиксировать шплинтами.
8.2. Монтаж ленточной пилы
8.2.1. Ленточную пилу (А) установить и используя болто-
вые соединения деталей крепления (Н) Рис.1, закрепить
на основании (1) Рис.2.
8.2.2. Для повышенной устойчивости, через специаль-
ные отверстия (в опорах I Рис.3) в нижней части основа-
ния (1) Рис.2, ленточную пилу рекомендуется закрепить
анкерным соединением к поверхности пола.
8.2.3. Ленточная пила должна устанавливаться на проч-
ной ровной поверхности пола. При выборе места для
установки ленточной пилы убедитесь, что помещение
достаточно освещено и что оператор не будет работать
в собственной тени.
8.3. Установка подвижного упора (рис.2)
8.3.1. В специальное отверстие станины ленточной
пилы установить и закрепить ось упора (15), на оси упо-
ра установить и закрепить упор (16) Рис.2.
8.4. Установка кожуха привода (Рис.4, 5)
8.4.1. С ленточной пилы и электродвигателя (9) снять
шкивы (20 и 21), и как показано на Рис.5 установить и
закрепить кожух привода (8).
8.4.2. На валах (22 и 23) установить и закрепить шкивы
(20 и 21)
8.4.3. Натяжение ремня см. раздел Регулировки п.9.1.2-
9.1.3.
ниженном напряжении питания (возможно, вследствие
недостаточного сечения подводящих проводов). Поэто-
му всегда с помощью квалифицированного электрика
проверяйте все разъёмы,
рабочее напряжение и потре-
бляемый ленточной пилой ток.
6.2.4. При большой длине и малом поперечном сечении
подводящих проводов на этих проводах происходит до-
полнительное падение напряжения, которое приводит
к проблемам с двигателем. Поэтому для нормального
функционирования этой ленточной пилы необходимо
достаточное поперечное сечение подводящих прово-
дов. Приведённые в таблице данные о длине подводя-
щих проводов относятся к расстоянию между распреде-
лительным щитом, к которому подсоединена ленточная
пила, и вилкой штепсельного разъёма ленточной пилы.
При этом не имеет значения, осуществляется ли подвод
электроэнергии к ленточной пиле через стационарные
подводящие провода, через удлинительный кабель или
через комбинацию стационарных и удлинительных ка-
белей.
Предупреждение: Ленточная
пила должна быть за-
землена через розетку с заземляющим контактом.
Рис. 2
Рис. 3
