Проверка на качеството на кримпване на кабела

Тази функция се използва за проверка на качеството на кримпване на краищата на кабелите за правилното свързване на

проводниците към щифтовете.

1. Включете единия край на тестовия кабел в съответния порт QC/CONT (5) на предавателя и оставете другия край на кабела

свободен.

2. Изберете QC TEST (Проверка на качеството на кримпване на кабела) в главното меню и натиснете бутона OK (7).

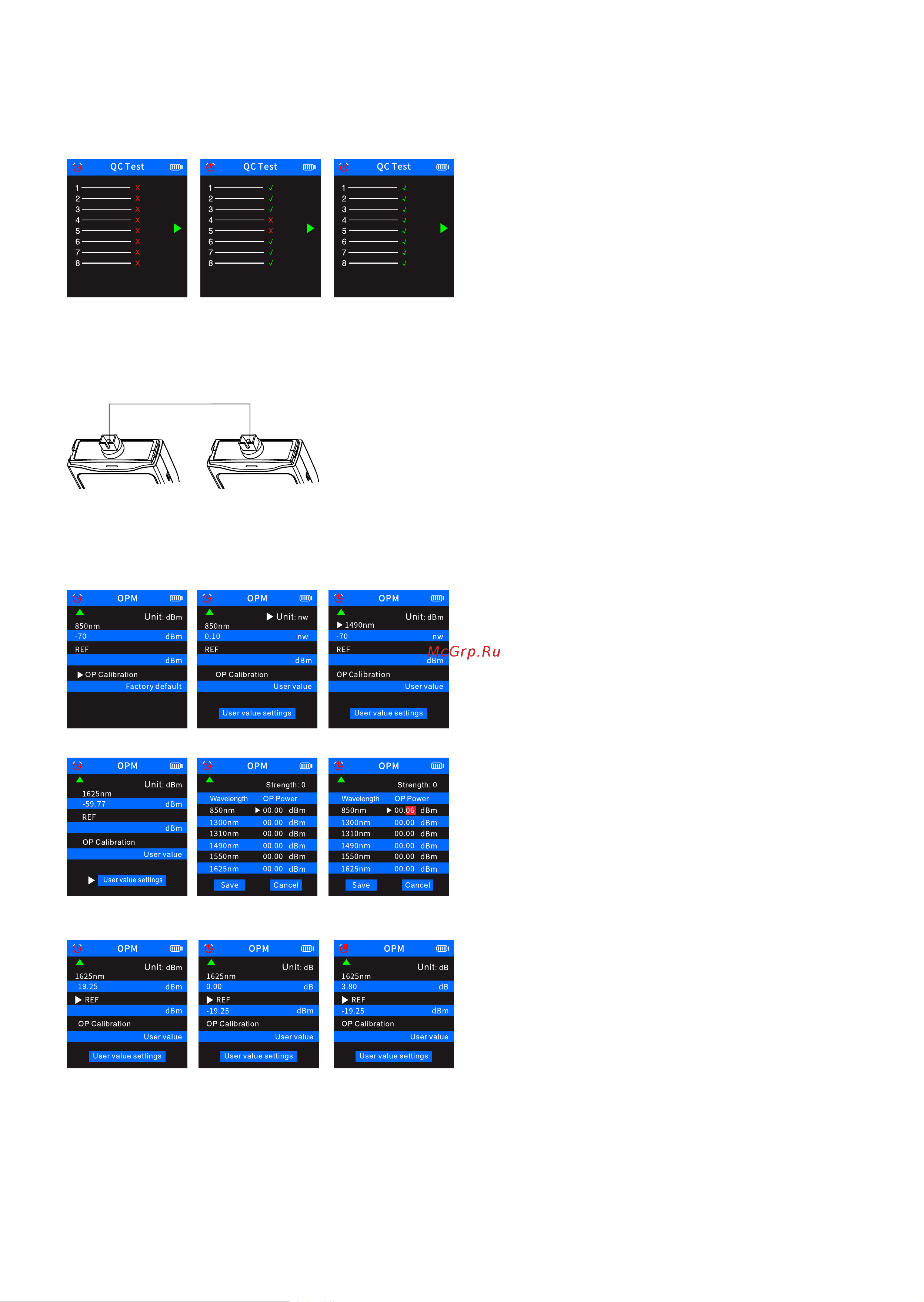

По-долу са показани възможните резултати:

Функция "Уред за измерване на оптичната мощност"

Тази функция се използва за проверка на оптичната мощност и стойността на затихване на оптичния сигнал за проверка на

оптичните кабели.

1. Свържете единия край на оптичния кабел към съединителя за оптични комуникационни линии (1); свържете другия край на

оптичния кабел към съответния съединител на външния оптичен светлинен източник (външно устройство).

2. Включете външния оптичен светлинен източник (външно устройство).

3. В главното меню изберете OPM (Уред за измерване на оптичната мощност) и натиснете бутона OK (7), за да влезете в режим

на измерване на оптичната мощност.

4. Изберете мерните единици (dBm, dB, µW, mW, nW).

5. Изберете стойността на дължината на вълната (850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm).

6. Задаване на стойността на оптичната мощност чрез промяна на потребителските настройки (User value settings).

7. Изберете REF (Референтна стойност), след това натиснете и задръжте бутона OK (7), за да запаметите текущата стойност на

оптичната мощност в първия син ред. Мерната единица ще се превключи на dB и не може да се променя на други единици.

Ако не запаметите стойността в REF, първият син ред ще показва нормалните характеристики на оптичната мощност, но вторият

син ред на потребителските настройки няма да съдържа никаква стойност.

Визуален локализатор на неизправности (VFL)

Функцията VFL се използва за проверка на оптични кабели.

1. Вкарайте единия край на оптичния кабел в съединителя на VFL (3) на предавателя и оставете другия край на кабела свободен.

2. В главното меню изберете VFL (Визуален локализатор на неизправности) и натиснете бутона OK (7).

3. Имате възможност за избор на три режима: Fast ash 2 Hz (Бързо мигане 2 Hz), Fast ash 1 Hz (Бързо мигане 1 Hz) и Light

(Постоянно светене).

Ако в кабела няма прекъсване, червеният светодиод в края на кабела ще светне. Ако оптичният кабел е повреден, повредената

част от кабела ще свети в червено.
