Проследяване на кабели

Тази функция се използва за откриване на целевия кабел в кабелен сноп.

1. Включете свободния край на мрежовия кабела в порта SCAN (2) на предавателя. В главното меню изберете SCAN (Проследяване

на кабели) и натиснете бутона OK (7).

2. Изберете цифровия или аналоговия режим за проследяване на кабели на предавателя и натиснете бутона OK (7). За превключване

между режимите на сканиране на приемника натискайте бутона SCAN (19). Предавателят и приемникът трябва да бъдат настроени

на един и същи режим. Аналоговият режим дава възможност за проследяване на кабели на разстояние до 300 m. Индикаторът за

сканиране свети в червено, когато уредът се намира в цифров режим, и мига в червено, когато уредът се намира в аналогов режим.

3. Натиснете бутона NCV (20) на приемника.

4. Поставете приемника близо до кабелния сноп (или близо до повърхността, където е скрит кабелът) и местете приемника по

дължината на кабела, за да го проследите. Когато датчикът е в непосредствена близост до целевия кабел, приемникът ще издава

звуков сигнал. За да регистрирате кабела по-точно, намалете чувствителността. Въртете бутона за регулиране на чувствителността

(17) на приемника по часовниковата стрелка, за да регулирате чувствителността (от 1 до 8 нива). Колкото по-близо е устройството

до обекта, толкова по-силен ще бъде сигналът.

Функция за флаш на порт (Port Flash)

Тази функция се използва за бързо локализиране на точния порт на мрежовия комутатор или маршрутизатор, към който е свързан

проверяваният кабел.

1. Включете единия край на мрежовия кабела в порта Length/Flash/PoE (4) на предавателя, а другия край на кабела се свързва към

PoE комутатора.

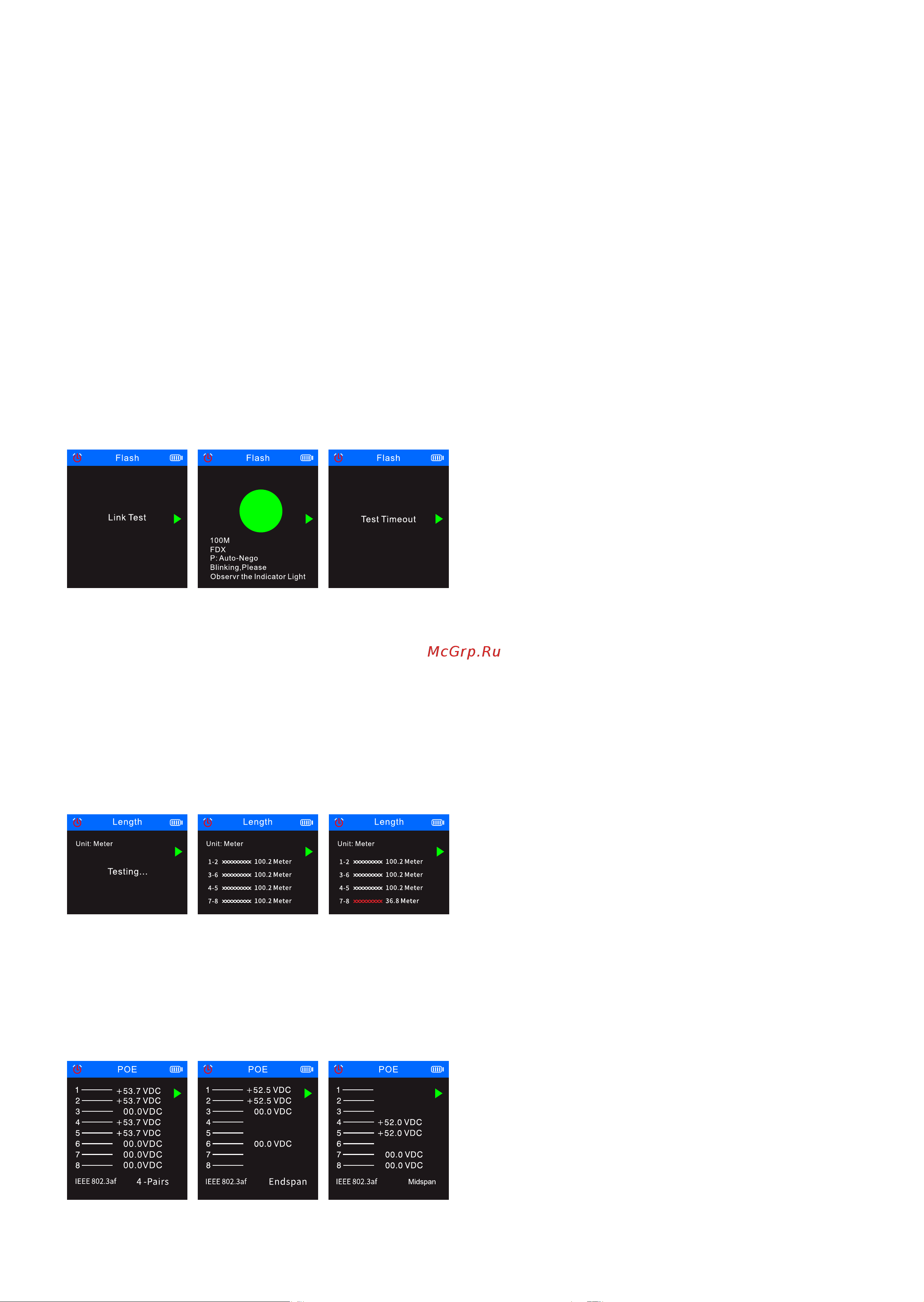

2. Изберете Flash (Функция за флаш на порт) и натиснете бутона OK (7). На екрана ще се покаже следният текст: Link test (Проверка

на връзката). Кръгчето на дисплея и светодиодите под порта Length/Flash/PoE (4) ще мигат със същата честота, като тази на

светодиода на целевия порт, и различно от другите светодиоди. На екрана ще се покаже следната спецификация: FDX (пълен

дуплекс) / HDX (полудуплекс), протокол Auto-Nego / Не-Auto-Nego. Ако проверката е неуспешна или ако кабелът е включен

неправилно, тогава ще се покаже следният текст: Test time out (Времето на проверката изтече).

Ако дължината на кабела е по-малка от 5 метра, показаната стойност на дължината на кабела се дава само за справка.

Измерване на дължината на кабели

Тази функция се използва за измерване на дължината на кабели.

1. Включете единия край на тестовия кабел в съответния порт на предавателя (4) и оставете другия край на кабела свободен.

2. Изберете Length (Дължина) в главното меню и натиснете бутона OK (7).

3. Изберете необходимия тип кабел и мерната единица (метър, ярд, фут).

4. Изберете Start testing (Стартиране на проверката) и натиснете бутона OK (7).

Дължината на кабела трябва да бъде в диапазона от 2,5 m до 200 m; в противен случай стойността, която се показва, ще

бъде 0 m.

Ако кабелът е повреден или ако проводниците в кабела са свързани накъсо, съответните данни ще се показват с червен шрифт.

По-долу са показани възможните резултати:

PoE тест

Тази функция се използва за идентифициране на щифтовете, които осигуряват PoE, типа PSE (стандартен или нестандартен), полярността,

режима и напрежението.

1. Включете свободния край на РоЕ кабела в порта Length/Flash/PoE (4) на предавателя; другият край вече е свързан към

съответния порт на PoE захранващото оборудване (като мрежов комутатор, маршрутизатор и др.).

2. В главното меню изберете PoE (PoE тест) и след това натиснете бутона OK (7).

По-долу са показани възможните резултати:

Ако всичките 8 щифта се използват за захранване, тогава няма да се показва полярността на напрежението.

Ако в рамките на 30 секунди не се покаже резултат от проверката, това може да означава, че свързаното

оборудване не е захранващото оборудване.
