Оптичен търсач за кабели Ermenrich NetGeeks NP60

Комплектът включва: предавател, приемник, RJ11 пач кабел, RJ45 пач кабел, щипка тип "крокодил", Type-C USB кабел, DC кабел,

слушалки, торбичка за носене, ръководство за потребителя и гаранция.

Зареждане на устройството

Предавателят и приемникът използват презареждаеми литиево-полимерни батерии. Свържете Type-C USB кабел към

устройството и постояннотоковия адаптер чрез USB съединител и го свържете към променливотоковото захранване, за да

заредите уреда.

Да започнем

Предавател

Натиснете захранващия бутон (6) и го задръжте натиснат за 3 секунди, за да включите/изключите предавателя.

Натиснете бутона OK (7), за да влезете в менюто. Използвайте бутона за нагоре (8) и бутона за надолу (9) за превъртане през

менюто. Натиснете бутона OK (7), за да потвърдите избора. Натиснете бутона за назад (10) за връщане.

Приемник

Натиснете захранващия бутон (22) и го задръжте натиснат за 3 секунди, за да включите/изключите приемника.

Режимът по подразбиране е режимът на цифрово откриване.

Сините триъгълници на екрана показват избраните елементи. Зелените триъгълници на екрана сочат към портовете на уреда за

свързване на кабел.

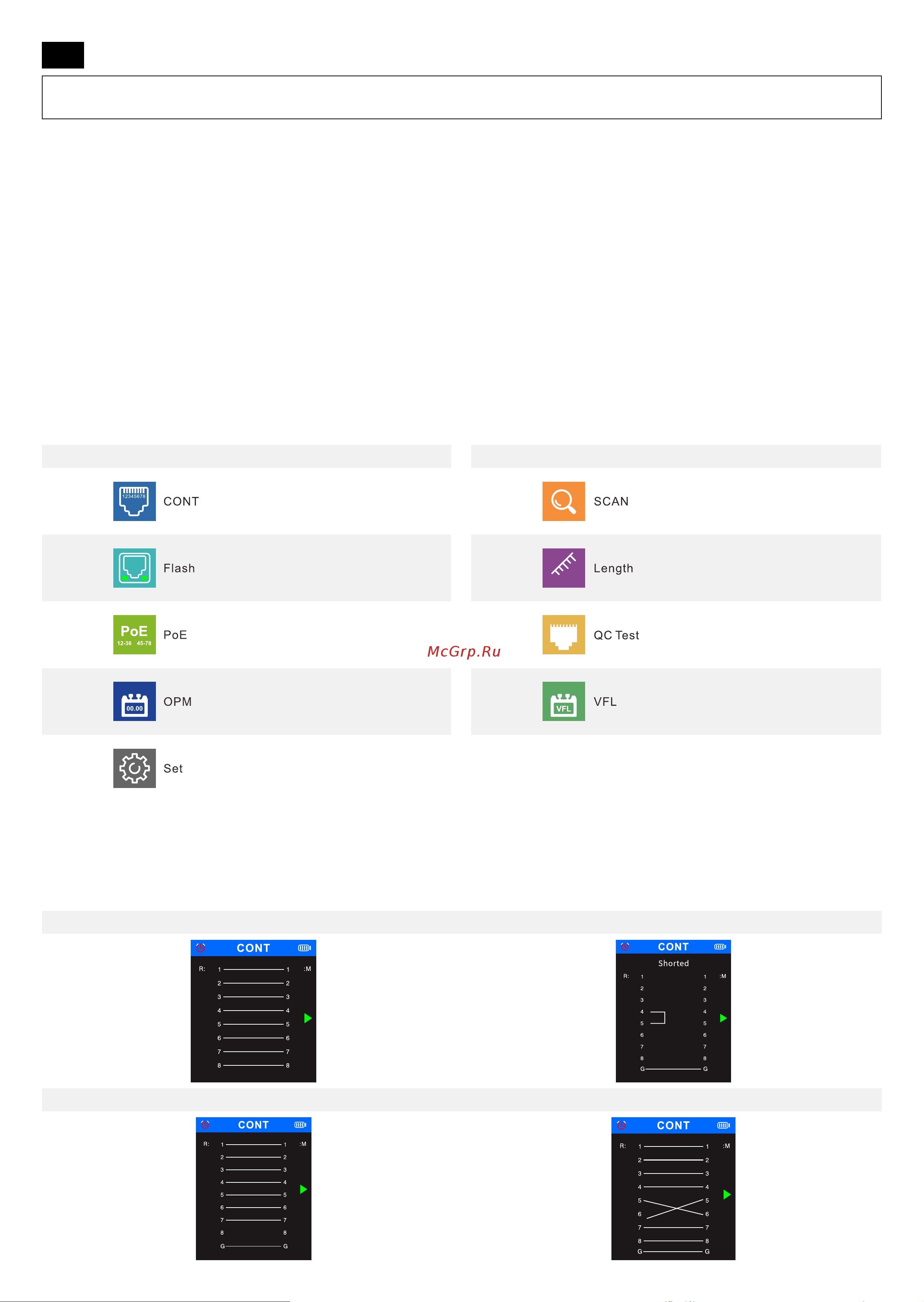

Информация на дисплея

Иконки на дисплея Функция Иконки на дисплея Функция

Картографиране на

проводниците

Проследяване на кабели

Функция за флаш на порт

Измерване на дължината на

кабели

PoE тест

Проверка на качеството на

кримпване на кабела

Уред за измерване на

оптичната мощност

Визуален локализатор на

неизправности

Настройки

Картографиране на проводниците

Тази функция се използва за проверка на това дали проводниците в кабела са свързани правилно.

1. Включете единия край на кабела в порта QC/CONT (5) на предавателя, а другия край в порта RJ45 (24) на приемника.

2. Изберете CONT (Картографиране на проводниците) в главното меню, изберете необходимия тип кабел и натиснете бутона OK (7).

По-долу са показани възможните резултати:

Нормално Късо съединение

Прекъсване Кръстосване

Моля, прочетете внимателно инструкциите за безопасност и ръководството за потребителя, преди да използвате този продукт.

Да се съхранява далеч от деца. Използвайте устройството само по посочения в ръководството за потребителя начин.
