Sledovač optických kabelů Ermenrich NetGeeks NP60

Sada obsahuje: vysílač, přijímač, propojovací kabel RJ11, propojovací kabel RJ45, krokosvorka, kabel Type-C USB, kabel stejnosměrného

proudu, sluchátka do uší, přepravní taška, návod k použití a záruka.

Nabíjení zařízení

Vysílač i přijímač používají lithium-polymerové baterie. K zařízení pomocí USB konektoru připojte napájecí kabel Type-C USB a DC

adaptér a zapojte do sítě pro nabíjení přístroje.

Začínáme

Vysílač

Pro zapnutí/vypnutí vysílače stiskněte tlačítko napájení (6) a podržte po dobu 3 sekund.

Stisknutím tlačítka OK (7) otevřete nabídku, press button and pomocí tlačítek Nahoru (8) a Dolů (9) můžete procházet nabídkou.

Stisknutím tlačítka OK (7) potvrďte výběr. Stisknutím tlačítka Zpět (10) se vrátíte zpět.

Přijímač

Pro zapnutí/vypnutí přijímače stiskněte tlačítko (22) a podržte po dobu 3 sekund.

Výchozím režimem je režim digitální detekce.

Modré trojúhelníky na obrazovce indikují vybrané položky. Zelené trojúhelníky na obrazovce ukazují na porty na zařízení určené

k připojení kabelu.

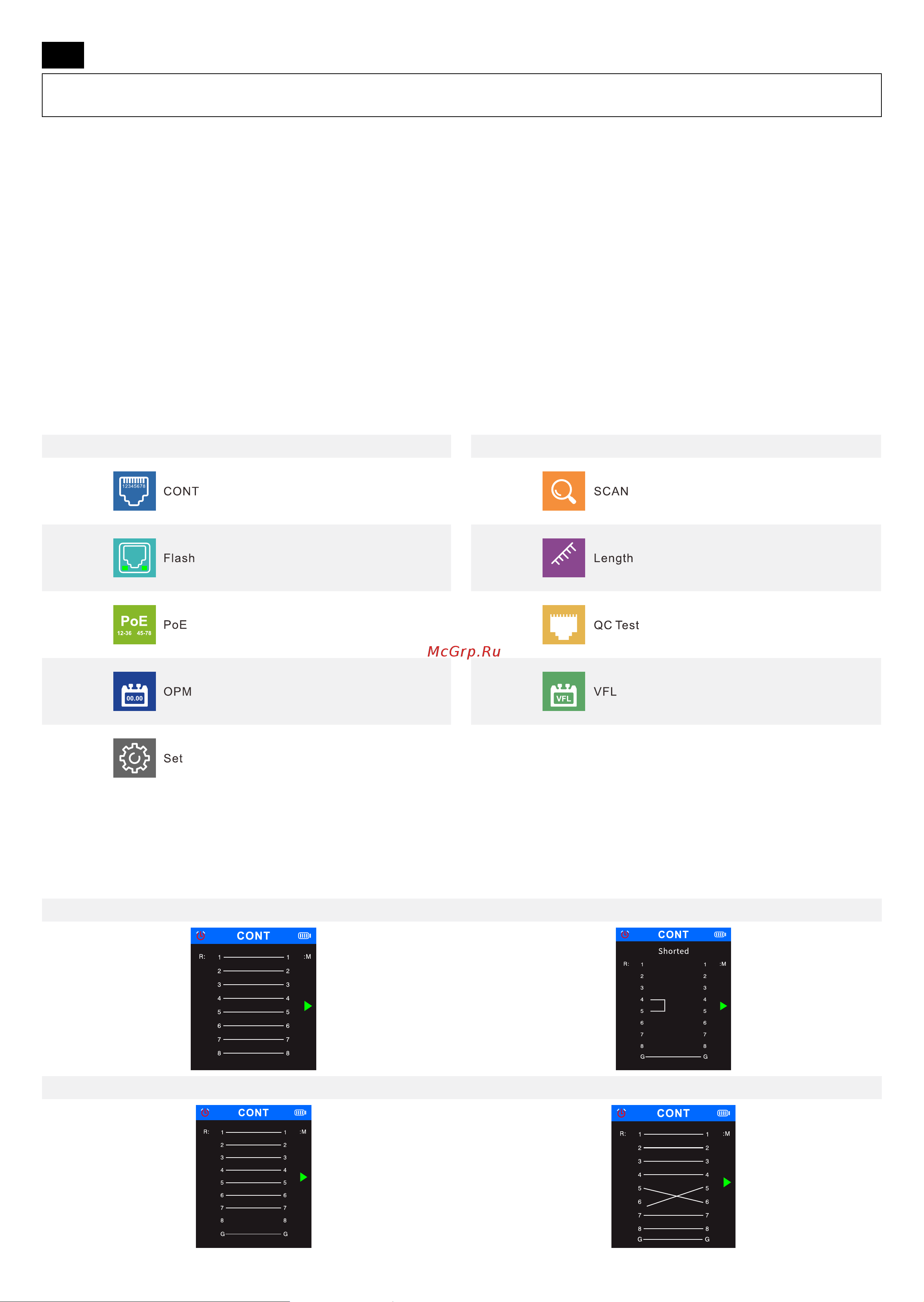

Informace na displeji

Ikony displeje Funkce Ikony displeje Funkce

Mapování vodičů Vyhledávání kabelů

Port Flash Měření délky kabelu

Test PoE

Kontrola kvality krimpování

kabelů

Funkce optického měřiče výkonu Vizuální lokátor poruch

Nastavení

Mapování vodičů

Tato funkce slouží ke kontrole správného zapojení vodičů v kabelu.

1. Zapojte jeden konec kabelu do portu QC/CONT (5) na vysílači a druhý konec do portu RJ45 (24) na přijímači.

2. V hlavní nabídce vyberte CONT (Mapování vodičů), zvolte požadovaný typ kabelu a stiskněte tlačítko OK (7).

Možné výsledky jsou uvedeny níže:

Normální Zkratovaný

Rozpojený Křížený

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a návod k použití. Uchovávejte mimo dosah dětí. Přístroj

používejte pouze v souladu s pokyny uvedenými v návodu k použití.
