Vyhledávání kabelů

Tato funkce slouží k vyhledání cílového kabelu ve svazku kabelů.

1. Zapojte volný konec síťového kabelu do portu SCAN (2) na vysílači, v hlavní nabídce vyberte SCAN (Vyhledávání kabelů) a poté

stiskněte tlačítko OK (7).

2. Na vysílači zvolte digitální nebo analogový režim pro sledování kabelů a stiskněte tlačítko OK (7). Chcete-li přepínat mezi režimy

skenování na přijímači, stiskněte tlačítko SCAN (19). Vysílač a přijímač musí být nastaveny na stejný režim. Analogový režim

umožňuje sledování kabelů na vzdálenost až 300 m. Pokud je zařízení v digitálním režimu, indikátor skenování svítí červeně. Pokud

je zařízení v analogovém režimu, indikátor bliká červeně.

3. Stiskněte tlačítko NCV (20) na přijímači.

4. Umístěte přijímač do blízkosti svazku kabelů a pohybem přijímače podél kabelu jej sledujte. Když se snímač nachází v blízkosti

cílového kabelu, přijímač vydá zvukový signál. Pro přesnější detekci kabelu snižte citlivost. Otáčením knoíku pro nastavení

citlivosti (17) na přijímači ve směru hodinových ručiček nastavte citlivost (úrovně 1 až 8). Čím blíže je přístroj k předmětu, tím bude

signál hlasitější.

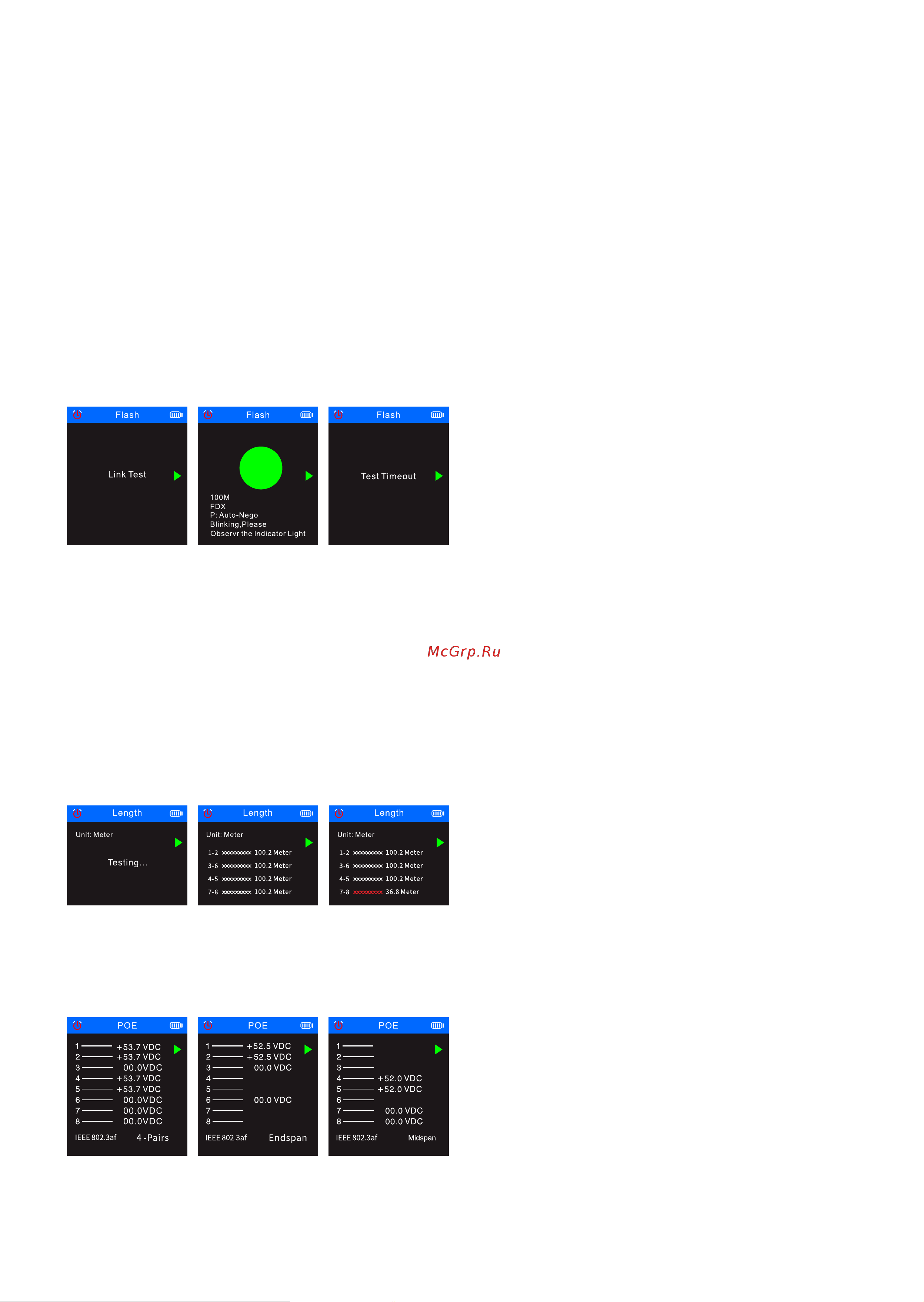

Funkce Port Flash

Tato funkce slouží k přesnému vyhledání portu na síťovém přepínači nebo na směrovači, ke kterému je připojen testovaný kabel

1. Zapojte jeden konec síťového kabelu do portu Length/Flash/PoE (4) na vysílači. Druhý konec kabelu musí být zapojen do přepínače PoE.

2. Vyberte Flash (Funkce Port Flash) a stiskněte tlačítko OK (7). Na obrazovce se zobrazí následující text: Link test (Test propojení).

Kruh na displeji a LED diody pod portem Length/Flash/PoE (4) budou blikat se stejnou frekvencí jako LED dioda cílového portu a

odlišnou od ostatních LED diod. Na displeji se zobrazí odpovídající specikace: FDX (plný duplex) / HDX (poloviční duplex), protokol

Auto-Nego / Non-Auto-Nego. Pokud test selže nebo pokud je kabel zapojen nesprávně, zobrazí se následující text: Test time out

(Čas testování vypršel).

Pokud je kabel kratší než 5 metrů, zobrazená délka kabelu je pouze orientační.

Měření délky kabelu

Tato funkce slouží k měření délky kabelu.

1. Zapojte jeden konec testovacího kabelu do příslušného portu Length/Flash/PoE (4) na vysílači a druhý konec kabelu nechte

odpojený.

2. V hlavní nabídce vyberte Length (Měření délky kabelu) a stiskněte tlačítko OK (7).

3. Vyberte požadovaný typ kabelu and měrnou jednotku (metr, yard, stopa).

4. Vyberte možnost Start testing (Spustit testování) a stiskněte tlačítko OK (7).

Délka kabelu musí být mezi 2,5 m a 200 m, jinak se zobrazí hodnota 0 m.

Pokud je kabel poškozen, nebo pokud jsou vodiče v kabelu zkratovány, zobrazí se příslušné údaje červeným písmem.

Možné výsledky jsou uvedeny níže:

Test PoE

Tato funkce slouží k identikaci pinů, které poskytují PoE (power over Ethernet), a k měření napětí PoE.

1. Zapojte volný konec kabelu PoE nebo do portu Length/Flash/PoE (4) na vysílači; druhý konec je již připojen k odpovídajícímu

portu zdrojového zařízení PoE (například síťového přepínače, směrovače atd.).

2. V hlavní nabídce vyberte PoE (Test PoE) a stiskněte tlačítko OK (7).

Možné výsledky jsou uvedeny níže:

Pokud je pro napájení použito všech 8 kolíků, polarita napětí se nezobrazí.

Pokud se do 30 sekund nezobrazí výsledek testu, může to znamenat, že připojené zařízení není napájecím zařízením.
