Kontrola kvality krimpování kabelů

Tato funkce slouží ke kontrole kvality krimpování konců kabelů a správného připojení vodičů ke kolíkům.

1. Zapojte jeden konec testovacího kabelu do příslušného portu QC/CONT (5) na vysílači a druhý konec kabelu nechte odpojený.

2. V hlavní nabídce vyberte QC TEST (Kontrola kvality krimpování kabelů) a stiskněte tlačítko OK (7).

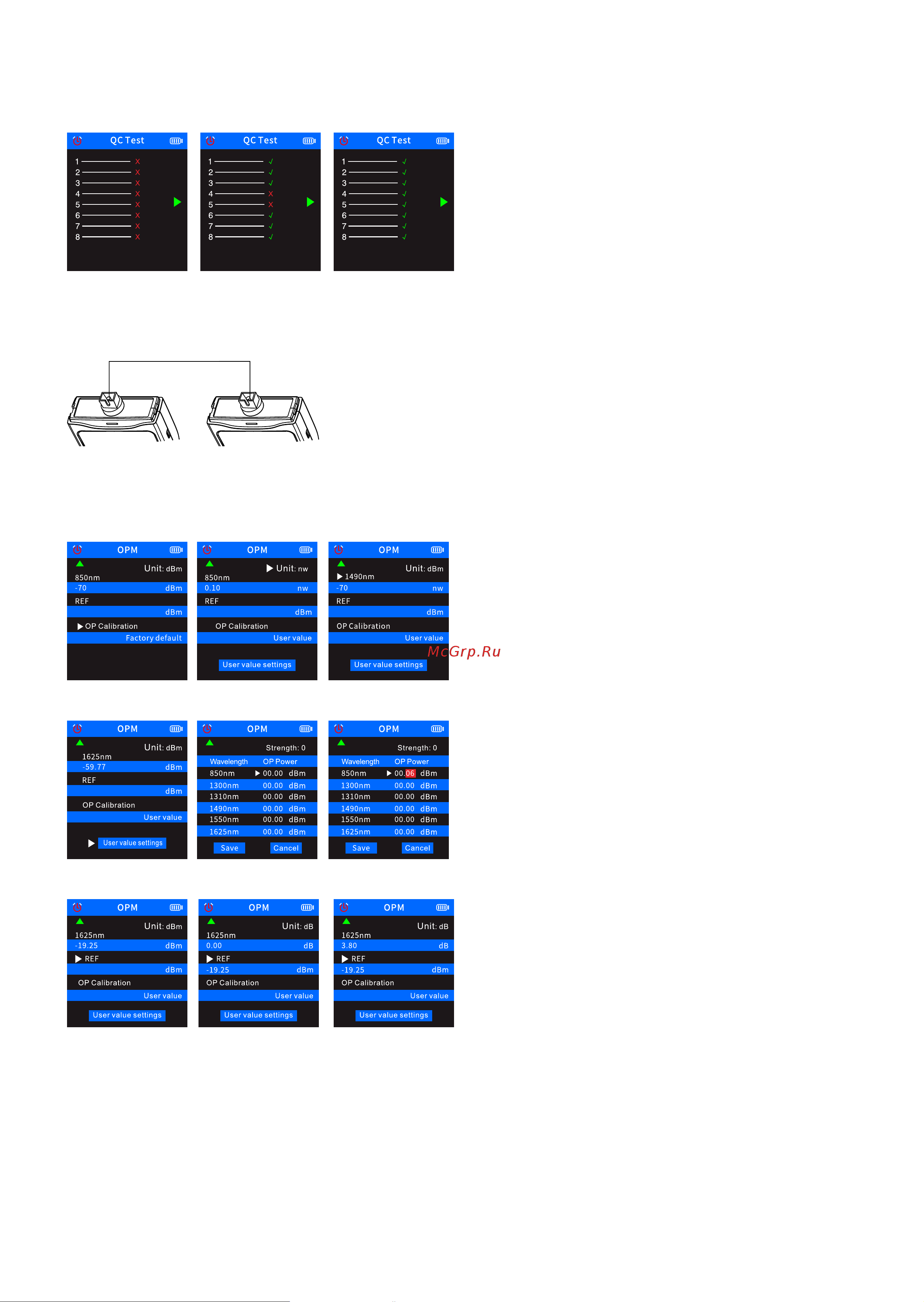

Možné výsledky jsou uvedeny níže:

Funkce optického měřiče výkonu

Tato funkce slouží k testování optického výkonu a hodnoty útlumu optického signálu u optických kabelů.

1. Připojte jeden konec optického kabelu k optickému konektoru (1); druhý konec kabelu zapojte do odpovídajícího konektoru

světelného zdroje pro měření optických systémů (externího zařízení).

2. Zapněte externí světelný zdroj pro měření optických systémů (externí zařízení).

3. V hlavní nabídce vyberte OPM (Optical power meter) a stisknutím tlačítka OK (7) vstupte do režimu měření optického výkonu.

4. Vyberte jednotky měření (dBm, dB, µW, mW, nW).

5. Vyberte hodnotu vlnové délky (850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm).

6. Nastavte hodnotu optického výkonu v uživatelském nastavení (User value settings)

7. Vyberte možnost REF (Referenční hodnota) a stisknutím a podržením tlačítka OK (7) uložte aktuální hodnotu optického výkonu do

prvního modrého řádku. Jednotka měření se přepne na dB a nelze ji změnit na jiné jednotky.

Pokud hodnotu v REF neuložíte, první modrý řádek bude zobrazovat normální charakteristiky optického výkonu, ale druhý modrý

řádek uživatelského nastavení nebude obsahovat žádnou hodnotu.

Vizuální lokátor poruch

Funkce VFL se používá k testování optických kabelů.

1. Připojte jeden konec optického kabelu ke konektoru VFL (3) na vysílači a druhý konec kabelu nechte odpojený.

2. V hlavní nabídce vyberte VFL (Vizuální lokátor poruch) a stiskněte tlačítko OK (7).

3. Můžete si vybrat ze tří režimů: Fast ash 2 Hz (Rychlý záblesk 2 Hz), Fast ash 1 Hz (Rychlý záblesk 1 Hz) a Light (Světlo).

V případě, že nedošlo k přerušení kabelu, rozsvítí se červená LED dioda na konci kabelu. Pokud je optický kabel poškozen, svítí

poškozená část kabelu červeně.
