Ermenrich NetGeeks NP60 Optischer Kabelverfolger

Das Set enthält: Sender, Empfänger, RJ11-Patchkabel, RJ45-Patchkabel, Krokodilklemme, Type-C USB-Kabel, DC-Kabel, Ohrhörer,

Tragetasche, Bedienungsanleitung und Garantie.

Laden des Geräts

Dieses Gerät wird mit einem Lithium-Polymer-Akku betrieben. Verbinden Sie das Type-C USB-Kabel mit dem Gerät und dem

Gleichstromadapter über einen USB-Stecker und schließen Sie es an das Wechselstromnetz an, um das Gerät aufzuladen.

Erste Schritte

Sender

Zum Ein- und Ausschalten halten Sie den Netzschalter (6) 3 Sekunden lang gedrückt.

Drücken Sie die OK-Taste (7), um in das Menü zu gelangen, verwenden Sie die Aufwärtstaste (8) und Abwärtstaste (9), um im Menü zu

blättern. Drücken Sie die OK-Taste (7), um die Auswahl zu bestätigen. Drücken Sie die Zurücktaste (10), um zurückzukehren.

Empfänger

Zum Ein- und Ausschalten halten Sie den Netzschalter (22) 3 Sekunden lang gedrückt.

Der Standardmodus ist der digitale Erkennungsmodus.

Blaue Dreiecke auf dem Bildschirm zeigen die ausgewählten Elemente an. Grüne Dreiecke auf dem Bildschirm zeigen auf die

Geräteanschlüsse für den Kabelanschluss.

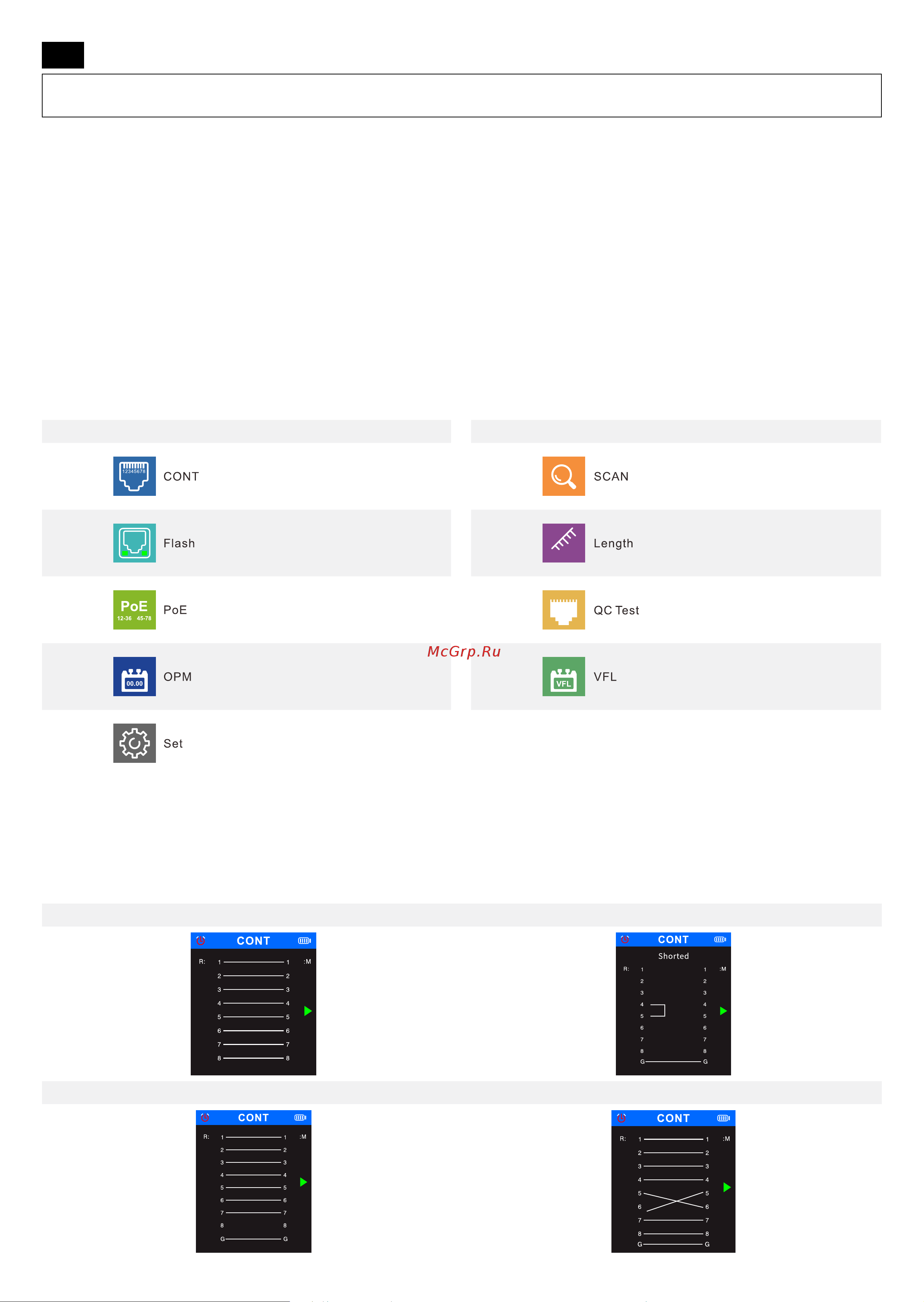

Anzeigeinformationen

Anzeigesymbole Function Anzeigesymbole Function

Kabelbelegung Kabelverfolgung

Port-Flash-Funktion Kabellängenmessung

PoE-Test

Qualitätsprüfung der Crimping-

Verbindung

Funktion optische

Leistungsmesser

Visuelle Fehlersuche

Einstellungen

Kabelverfolgung

Mit dieser Funktion können Sie überprüfen, ob die Drähte im Kabel richtig angeschlossen sind.

1. Stecken Sie ein Ende des Kabels in den QC/CONT-Anschluss (5) am Sender und das andere Ende in den RJ45-Anschluss (24) am

Empfänger.

2. Wählen Sie CONT (Kabelbelegung) im Hauptmenü, wählen Sie den gewünschten Kabeltyp, und drücken Sie die OK-Taste (7).

Die möglichen Ergebnisse sind unten aufgeführt:

Normal Kurz

Oen Gekreuzt

Lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie dieses Gerät verwenden. Halten Sie es

von Kindern fern. Verwenden Sie das Gerät nur wie in der Bedienungsanleitung beschrieben.
