Kabelverfolgung

Diese Funktion dient zum Aunden des Zielkabels in einem Kabelbündel.

1. Stecken Sie das lose Ende des Netzwerkkabels in den SCAN-Anschluss (2) des Senders, wählen Sie SCAN (Kabelverfolgung) im

Hauptmenü und drücken Sie dann zum Testen die OK-Taste (7).

2. Wählen Sie am Sender den digitalen Modus oder den analogen Modus für die Kabelverfolgung und drücken Sie die OK-Taste (7). Um

am Empfänger zwischen den Scan-Modi zu wechseln, drücken Sie auf die SCAN-Taste (19). Der Sender und der Empfänger müssen

auf denselben Modus eingestellt sein. Der analoge Modus ermöglicht die Kabelverfolgung über eine Entfernung von bis zu 300 m.

Die Scan-Anzeige leuchtet rot, wenn sich das Gerät im digitalen Modus bendet, und sie blinkt rot, wenn sich das Gerät im analogen

Modus bendet.

3. Drücken Sie die NCV-Taste (20) am Empfänger.

4. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie den Empfänger entlang des Kabels, um es zu

verfolgen. Wenn sich der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel

präziser zu erkennen, senken Sie die Empndlichkeit. Drehen Sie den Einstellknopf für die Empndlichkeit (17) am Empfänger im

Uhrzeigersinn, um die Empndlichkeit einzustellen (1 bis 8 Stufen). Je näher das Gerät am Objekt ist, desto lauter ist das Signal.

Port-Flash-Funktion

Mit dieser Funktion können Sie den genauen Anschluss an einem Netzwerk-Switch oder einem Router ausndig machen, an den das getestete

Kabel angeschlossen ist.

1. Stecken Sie ein Ende des Netzwerkkabels in den Length/Flash/PoE-Anschluss (4) des Senders; das andere Kabelende wird an einen

PoE-Switch angeschlossen.

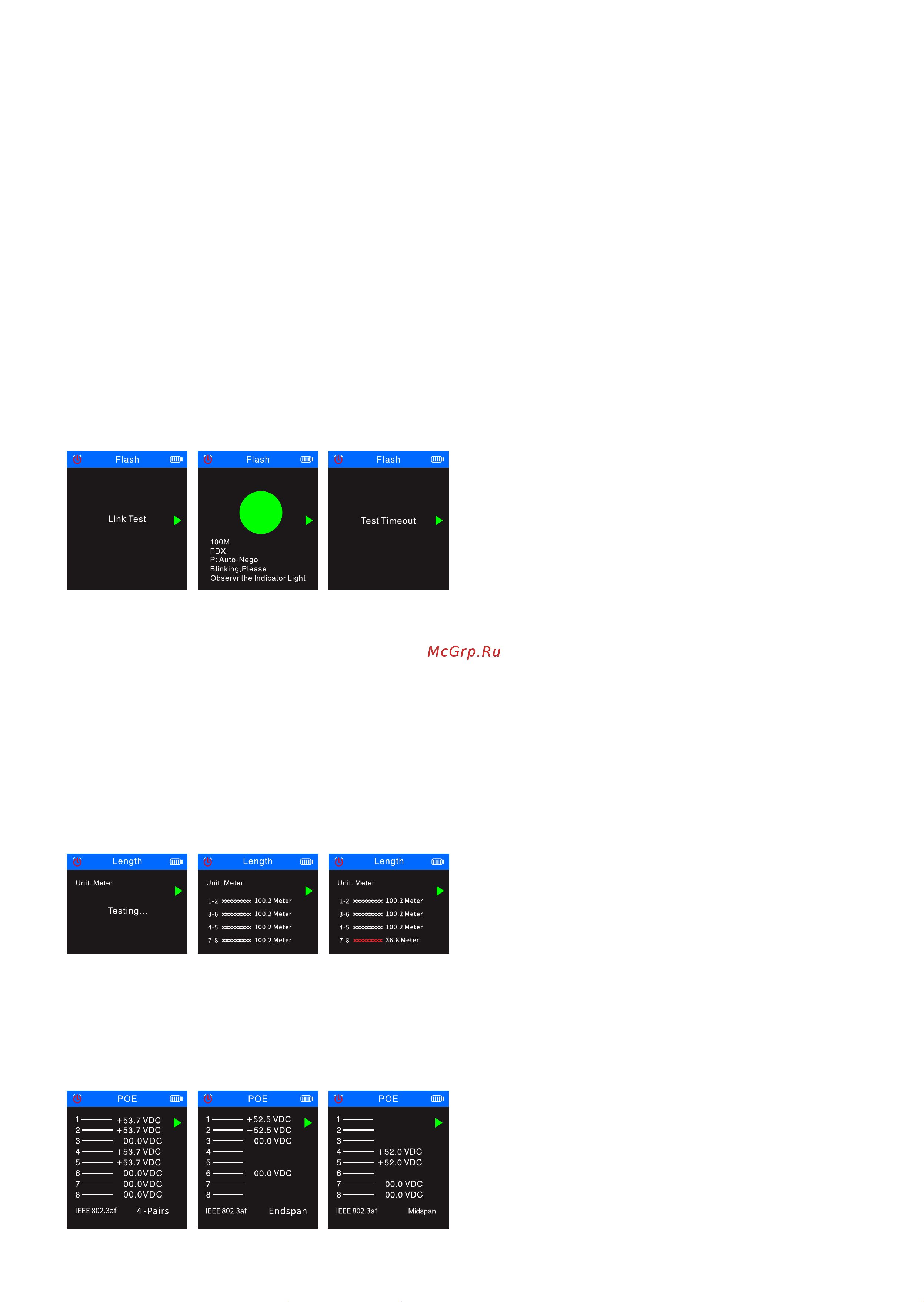

2. Wählen Sie Flash (Port-Flash-Funktion) und drücken Sie die OK-Taste (7). Der folgende Text wird auf dem Display angezeigt: Link

test (Verbindungstest). Der Kreis auf dem Display und die LED unter dem Length/Flash/PoE-Anschluss (4) blinken mit der gleichen

Frequenz wie die LED des Zielanschlusses und anders als die anderen LED. Die entsprechende Spezikation wird auf dem Bildschirm

angezeigt: FDX (Vollduplex) / HDX (Halbduplex), Auto-Negotiation-Protokoll / Non-Auto-Negotiation-Protokoll. Wenn der Test

fehlschlägt oder das Kabel nicht richtig eingesteckt ist, wird der folgende Text angezeigt: Test time out (Testzeit abgelaufen).

Wenn die Länge des Kabels weniger als 5 Meter beträgt, dient der angezeigte Wert der Kabellänge nur als Referenz.

Kabellängenmessung

Diese Funktion dient zur Messung der Kabellänge.

1. Stecken Sie ein Ende des Testkabels in den Length/Flash/PoE-Anschluss (4) am Sender und lassen Sie das andere Kabelende

ausgesteckt.

2. Wählen Sie Length (Länge) im Hauptmenü und drücken Sie die OK-Taste (7).

3. Wählen Sie den gewünschten Kabeltyp und die Maßeinheit (Meter, Yard, Fuß).

4. Wählen Sie Start testing (Test starten) und drücken Sie die OK-Taste (7).

Die Kabellänge muss zwischen 2,5 m und 200 m liegen, andernfalls wird der Wert 0 m angezeigt.

Wenn das Kabel beschädigt ist oder wenn die Drähte im Kabel kurzgeschlossen sind, werden die entsprechenden Daten in roter

Schri angezeigt.

Die möglichen Ergebnisse sind unten aufgeführt:

PoE-Test

Diese Funktion dient dazu, die Pins, die PoE bereitstellen, den PSE-Typ (Standard oder Nicht-Standard), die Polarität, den Modus und die

Spannung zu identizieren.

1. Stecken Sie das lose Ende des PoE-Kabels in den Length/Flash/PoE-Anschluss (4) des Senders; das andere Ende ist bereits mit

einem entsprechenden Port des PoE-Quellgeräts (z. B. einen Netzwerk-Switch, Router usw.) verbunden.

2. Wählen Sie PoE (PoE-Test) im Hauptmenü und drücken Sie die OK-Taste (7).

Die möglichen Ergebnisse sind unten aufgeführt:
