Wenn alle 8 Pins für die Stromversorgung verwendet werden, wird die Spannungspolarität nicht angezeigt.

Wenn innerhalb von 30 Sekunden kein Testergebnis angezeigt wird, kann dies bedeuten, dass das angeschlossene Gerät nicht das

Stromversorgungsgerät ist

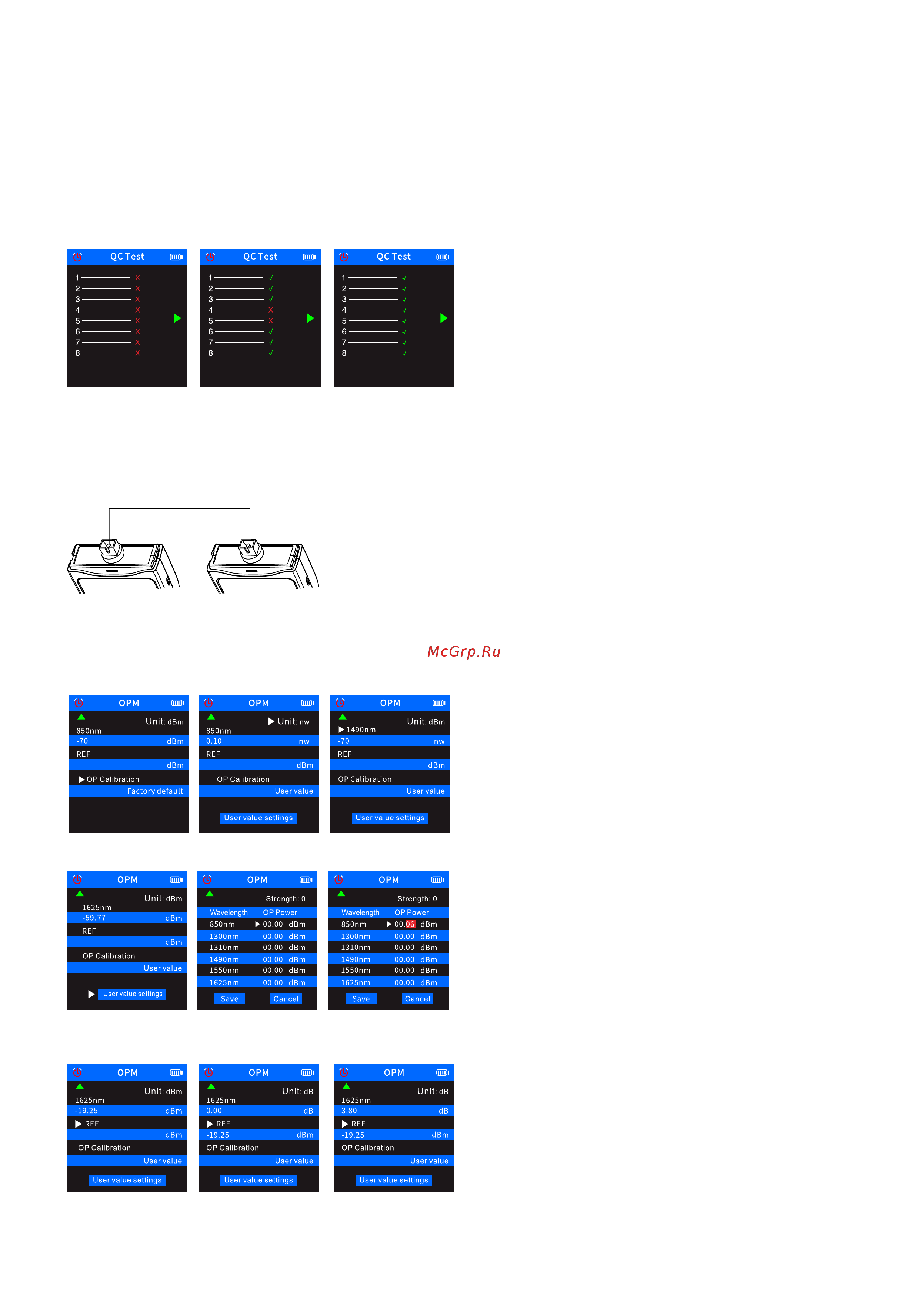

Qualitätsprüfung der Crimping-Verbindung

Mit dieser Funktion können Sie die Qualität der Crimpung der Kabelenden überprüfen, um die korrekte Verbindung der Leiter mit den Stien

zu gewährleisten.

1. Stecken Sie ein Ende des Testkabels in den QC/CONT-Anschluss (5) am Sender und lassen Sie das andere Kabelende ausgesteckt.

2. Wählen Sie QC TEST (Qualitätsprüfung der Crimping-Verbindung) und drücken Sie die OK-Taste (7).

Die möglichen Ergebnisse sind unten aufgeführt:

Funktion optische Leistungsmesser

Mit dieser Funktion können Sie die optische Leistung und den Dämpfungswert des optischen Signals zur Überprüfung von Glasfaserkabeln

testen.

1. Verbinden Sie das eine Ende des Faserkabels mit dem Glasfaseranschluss (1); verbinden Sie das andere Ende des Faserkabels mit

dem entsprechenden Anschluss der externen optischen Lichtquelle (externes Gerät).

2. Schalten Sie die externe optische Lichtquelle (externes Gerät) ein.

3. Wählen Sie OPM (Optischer Leistungsmesser) im Hauptmenü und drücken Sie die OK-Taste (7), um den Modus für den optischen

Leistungsmesser aufzurufen.

4. Wählen Sie die Maßeinheiten (dBm, dB, µW, mW, nW).

5. Wählen Sie einen Wellenlängenwert (850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm).

6. Legen Sie den Wert für die optische Leistung fest, indem Sie die Benutzereinstellungen (User value settings) ändern.

7. Wählen Sie REF (Referenzwert), und halten Sie dann die OK-Taste (7) gedrückt, um den aktuellen Wert der optischen Leistung in der

ersten blauen Zeile zu speichern. Die Maßeinheit wird auf dB umgestellt und kann nicht in andere Einheiten geändert werden.

Wenn Sie den Wert in REF nicht speichern, zeigt die erste blaue Zeile normale optische Leistungsmerkmale an, aber die zweite blaue

Zeile der Benutzereinstellungen enthält keinen Wert.
