Rastreador digital de cables Ermenrich NetGeeks NP40

El kit incluye: transmisor, receptor, unidad remota, latiguillo RJ11, latiguillo RJ45, cable con pinzas dentadas, cable Type-C USB, cable

de CC, auriculares, bolsa de transporte, guía del usuario y garantía.

Instale las pilas

Abra la tapa del compartimento de la pila (8) e inserte las pilas en el sentido de polaridad correcto. Cierre la tapa.

El transmisor le permite utilizar pilas recargables. Conecte el cable de Type-C USB al dispositivo y el adaptador de CC a través de un

enchufe USB y conéctelo a la fuente de alimentación de CA para cargar el dispositivo.

Primeros pasos

Presione y mantenga presionado el botón de encendido (1) durante 3 segundos para encender/apagar el transmisor.

Presione el botón de encendido/conguración (19) durante 3 segundos para encender/apagar el receptor. El indicador de NCV se

encenderá.

Mapa de cableado

Esta función se utiliza para comprobar si los hilos del cable están conectados correctamente.

Para probar el cable de red, enchufe un extremo del cable en el puerto RJ45 CONT (8) del transmisor y el otro extremo en el puerto RJ45

CONT (21) de la unidad remota.

Para probar el cable de común, conecte el cable con pinzas dentadas al puerto RJ45 CONT (8) del transmisor y conecte las pinzas

dentadas al cable de prueba.

Seleccionar CONT (Mapa de cableado) en el menú principal y presione el botón OK (3) para probar.

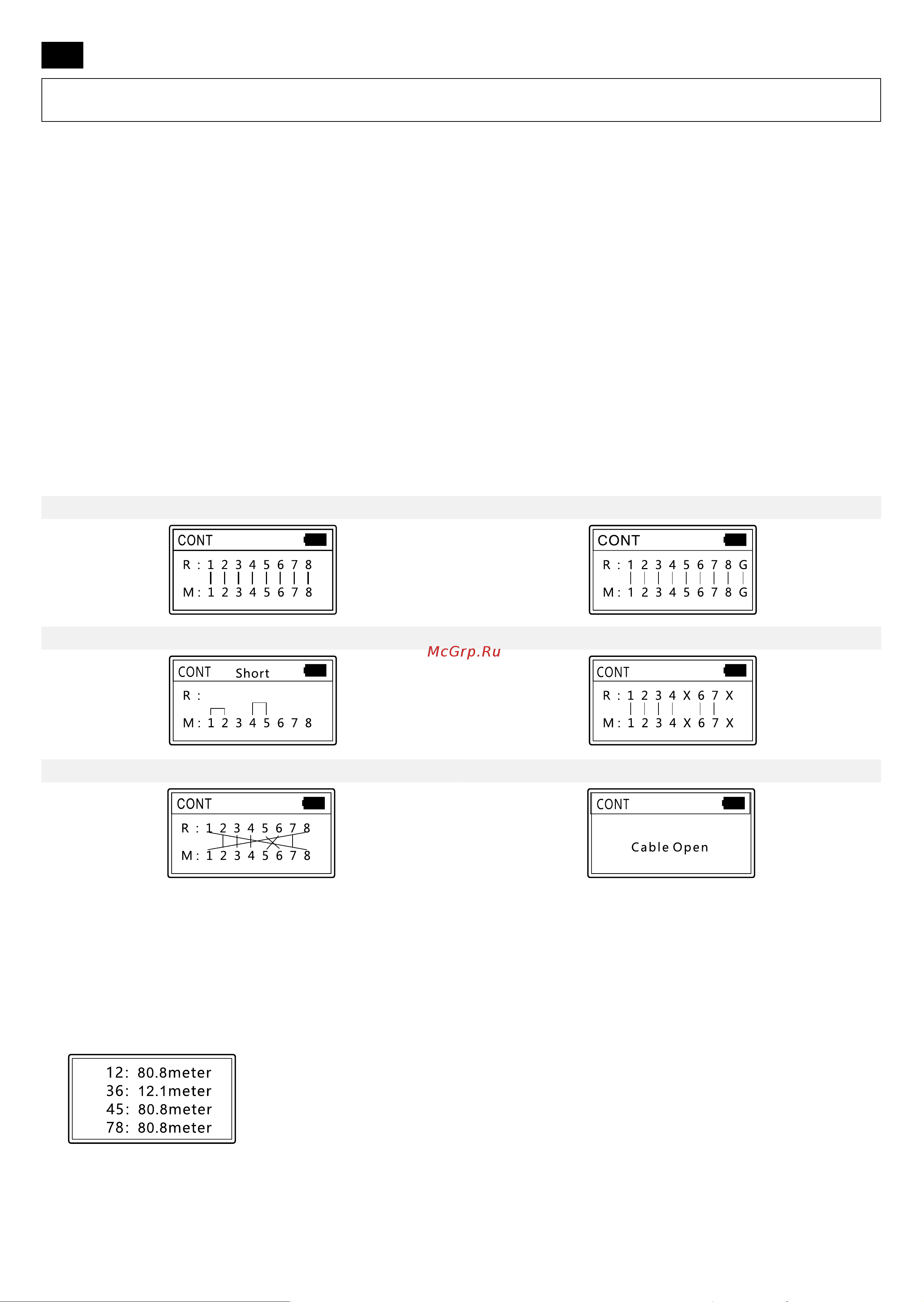

Los posibles resultados se muestran a continuación:

Normal (cable LAN UTP) Normal (cable LAN STP)

Cortocircuito Conexión abierta o pines dañados

Par cruzado Cable desconectado del dispositivo o no bien conectado

Medición de longitud de cable

Esta función se utiliza para medir longitudes de cable.

1. Conecte un extremo del cable de prueba al puerto de Length/Flash (10) del transmisor y deje desconectado el otro extremo del

cable. Utilice el cable con pinzas dentadas si es necesario.

2. Seleccionar Length (Longitud) en el menú principal y presione el botón OK (3) para probar.

3. Elija la unidad de medida necesaria (metro, yarda, pies).

4. Seleccionar Start (Inicio) y pulse el botón OK (3).

El resultado posible se muestra a continuación

Lea atentamente las instrucciones de seguridad y la guía del usuario antes de utilizar este producto. Mantener fuera del alcance de

los niños. Use el dispositivo solo como se especica en la guía del usuario.
