15
Localización de cables
Esta función se utiliza para localizar el cable de destino en un haz de cables.
1. Enchufe el extremo suelto del cable en el puerto de RJ45 SCAN (7) del transmisor. Utilice el cable con pinzas dentadas si es
necesario.
2. Seleccionar SCAN (Localización de cables) en el menú principal y presione el botón OK (3) para probar.
3. Elija el modo de operación necesario en el transmisor (modo digital, analógico o PoE).
4. Establezca el modo de operación necesario en el receptor (modo digital para asociarlo con los modos digital y PoE del transmisor,
así como modo analógico para asociarlo con el modo analógico del transmisor).
5. Coloque el receptor cerca del haz de cables y desplácelo a lo largo del cable para trazarlo. Cuando el sensor está cerca del cable
objetivo, el receptor emite un pitido. Para localizar el cable con mayor precisión, reduzca la sensibilidad. Cuanto más cerca esté el
instrumento respecto del objeto, más intensa será la señal.
!
Si los modos de operación del transmisor y el receptor no concuerdan, el receptor no emitirá ningún sonido, incluso si el receptor
toca el cable sometido a prueba.
Prueba PoE
Esta función se utiliza principalmente para denir el consumo de energía de un dispositivo alimentado por PoE. También ayuda a
identicar las patillas que proporcionan PoE, el tipo de PSE (estándar o no estándar), la polaridad, el modo y el voltaje.
1. Enchufe un extremo del cable en el puerto PoE (9) del transmisor y el otro extremo en el equipo PoE (por ejemplo en el conmutador
de red, enrutador, etc.).
2. Seleccionar PoE (Prueba PoE) en el menú principal y pulse el botón OK (3).

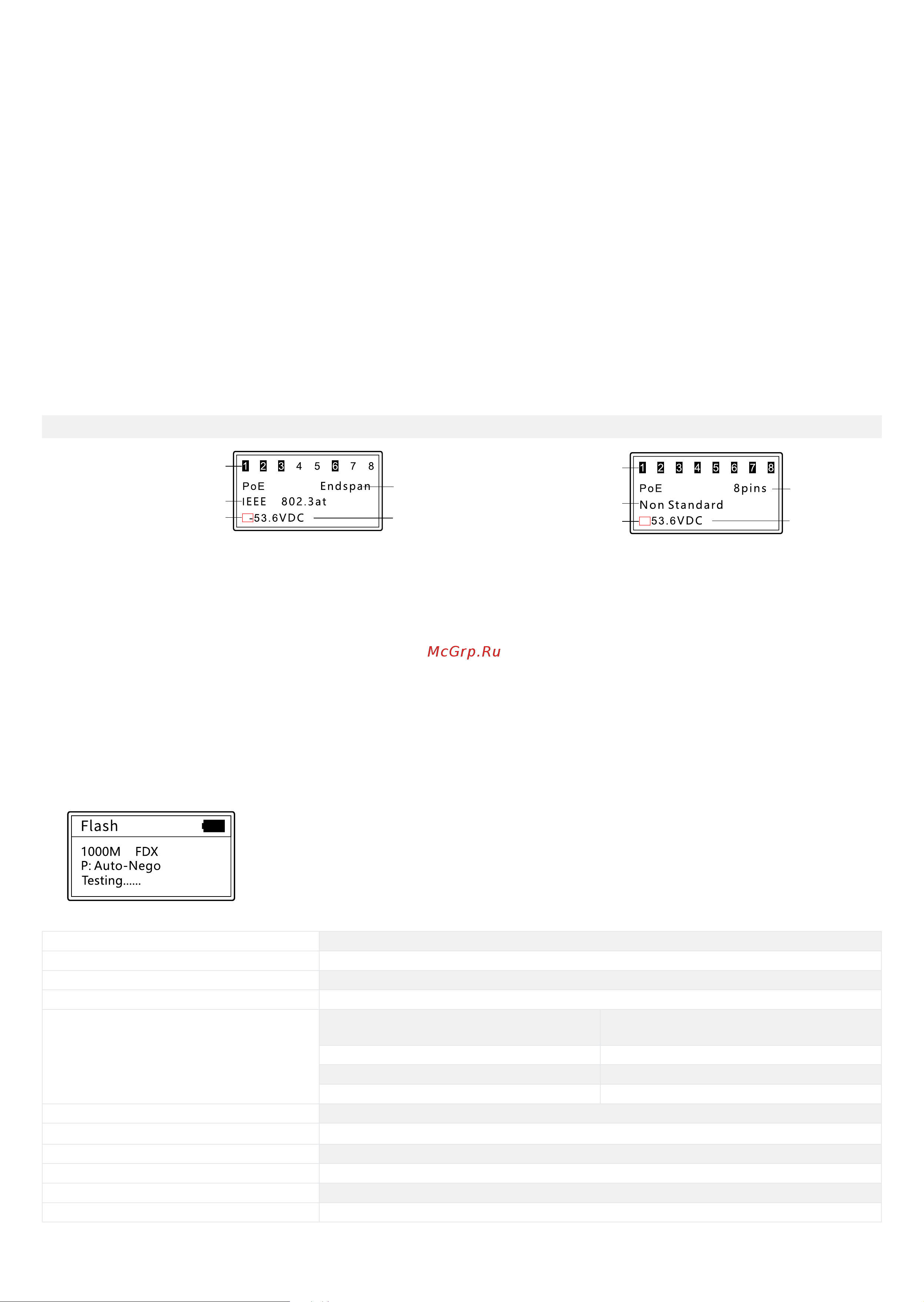

El resultado posible se muestra a continuación:
Standard-PSE Nicht-Standard-PSE
Pines que proporcionan
corriente eléctrica
Pines que proporcionan
corriente eléctrica
Tipo
Modo
Tipo
Modo
Polaridad Voltaje Polaridad Voltaje
!
Si todos los 8 pines proporcionan corriente eléctrica, la polaridad del voltaje no se muestra.
Función de ash de puerto (Port Flash)
Esta función se utiliza para localizar un puerto exacto en un conmutador de red o en un router al que está conectado el cable
comprobado.
1. Enchufe un extremo suelto del cable de red en el puerto de Longitud/Flash (10) del transmisor y el otro extremo en el equipo PoE
(por ejemplo en el conmutador de red, enrutador, etc.).
2. Seleccionar Flash (Función de ash de puerto) y presione el botón OK (3).
3. Seleccionar la frecuencia necesaria para que los indicadores parpadeen.
El círculo de la pantalla y los LED situados bajo el puerto Longitud/Flash (10) parpadearán con la misma frecuencia que el LED del
puerto de destino, y diferente de los demás LED.
La especicación correspondiente se mostrará en la pantalla: velocidad de intercambio de datos (10 Mbit/s, 100 Mbit/s o 1000 Mbit/s);
modo de transmisión (dúplex completo o semidúplex) y protocolo de datos (protocolo de negociación automática o protocolo de
negociación no automática).
El resultado posible se muestra a continuación:
Especicaciones
Tipos de cables rastreados cable de red STP/UTP (CAT5E, CAT6, CAT6A), cable telefónico, cables comunes
Tipos de cables probados cable de red STP/UTP (CAT5E, CAT6, CAT6A)
Rango de medición de longitud de cable 2,5–200 m
Distancia máxima de rastreo de cable 600 m
Prueba PoE
Prueba de tipo de fuente de alimentación
(PSE)
estándar (IEEE 802.3at/af) / no estándar
Identicación de midspan/endspan +
Rango de medición de voltaje CC 5–60 V
Detección de polaridad de voltaje +
Mapa de cableado +
Función de ash de puerto +
Iluminación de fondo 15 s, 30 s, 1 min, apagado
Apagado automático 15 min, 30 min, 1 h, apagado
Intervalo de temperatura de funcionamiento –10… +60 °C
Fuente de alimentación transmisor: 3 pilas alcalinas AAA; receptor: 1 batería de 9 V
El fabricante se reserva el derecho de realizar cambios en la gama de productos y en las especicaciones sin previo aviso.
