17
Koaxial-Kabel aufspüren
1. Stecken Sie ein Ende des BNC-Kabels in den BNC-Anschluss (1) des Senders.
2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie zum Testen die OK-Taste (8).
3. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie ihn entlang des Kabels, um es zu verfolgen. Wenn sich
der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen, senken Sie
die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.
Telefonkabel aufspüren
1. Stecken Sie ein Ende eines Telefonkabels in den Telefonadapter (enthalten) und verbinden Sie den Telefonadapter mit dem BNC-RJ11-
Adapterkabel (enthalten). Stecken Sie das BNC-RJ11-Adapterkabel in den BNC-Anschluss (1) des Senders. Das andere Ende des
Telefonkabels wird an ein Telefon angeschlossen.
2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie zum Testen die OK-Taste (8).
3. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie ihn entlang des Kabels, um es zu verfolgen. Wenn sich
der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen, senken Sie
die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.

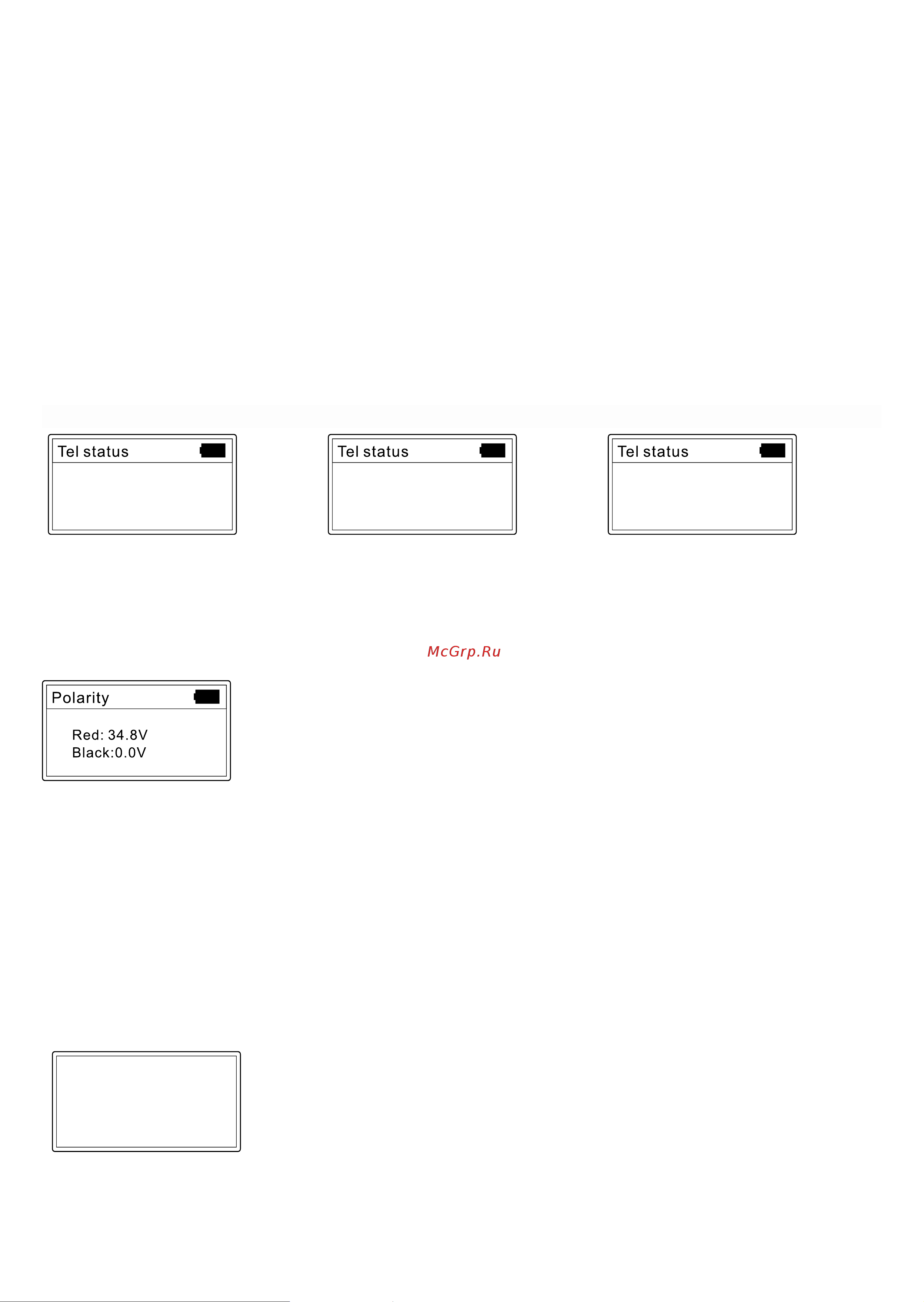

Statustest für Telefonleitung
Diese Funktion dient dazu, den Status der Telefonleitung zu ermitteln.
1. Stecken Sie ein Ende eines Telefonkabels in den Telefonadapter (enthalten) und verbinden Sie den Telefonadapter mit dem BNC-RJ11-
Adapterkabel (enthalten). Stecken Sie das BNC-RJ11-Adapterkabel in den BNC-Anschluss (1) des Senders. Das andere Ende des
Telefonkabels wird an ein Telefon angeschlossen.
2. Wählen Sie TEL (Telefonleitung) im Hauptmenü, wählen Sie Tel status (Status der Telefonleitung) und drücken Sie dann die OK-Taste (8).
Die möglichen Ergebnisse sind unten aufgeführt:
Standby Läuten Aufhängen
Polaritätstest
Diese Funktion dient zur Messung der Polarität von Kabeln.
1. Stecken Sie ein Ende eines Telefonkabels in den Telefonadapter (enthalten) und verbinden Sie den Telefonadapter mit dem BNC-
RJ11-Adapterkabel (enthalten). Stecken Sie das BNC-RJ11-Adapterkabel in den BNC-Anschluss (1) des Senders. Verwenden Sie den
Telefonadapter oder das Krokodilklemmenkabel, um die Drähte des Telefonkabels anzuschließen. Das andere Ende des Telefonkabels
wird an ein Telefon angeschlossen.
2. Wählen Sie TEL (Telefonleitung) im Hauptmenü, wählen Sie Polarity Test (Polaritätstest) und drücken Sie dann die OK-Taste (8).
Das mögliche Ergebnis ist unten aufgeführt:
Rote Klemme: 34,8 V,
schwarze Klemme: 0,0 V
Port-Flash-Funktion
Mit dieser Funktion können Sie den genauen Anschluss an einem Netzwerk-Switch oder einem Router ausndig machen, an den das
getestete Kabel angeschlossen ist.
1. Stecken Sie das lose Ende des Netzwerkkabels oder des RJ45-Patchkabels (im Lieferumfang enthalten) in den Flash-/PoE-Anschluss
(11) des Senders (das andere Kabelende ist bereits mit einem PoE-Quellgerät verbunden – einem Netzwerk-Switch, Router usw.).
2. Wählen Sie Flash (Port-Flash-Funktion) und drücken Sie die OK-Taste (8).
Der Kreis auf dem Display und die LED unter dem Flash/PoE-Anschluss (11) blinken mit der gleichen Frequenz wie die LED des
Zielanschlusses und anders als die anderen LED.
PoE-Test
Diese Funktion wird verwendet, um die Pins zu identizieren, die PoE bereitstellen, und um die PoE-Spannung zu messen.
1. Stecken Sie ein Ende des PoE-Kabels oder des RJ45-Patchkabels (enthalten) in den Flash/PoE-Anschluss (11) des Senders und das
andere Ende in einen Anschluss der PoE-Quelle (z. B. Netzwerk-Switch, Router usw.).
2. Wählen Sie PoE (PoE-Test) im Hauptmenü und drücken Sie die OK-Taste (8).
Das mögliche Ergebnis ist unten aufgeführt:
RingingStandby Hang up
1 ......0v 4 ......
2 ......0v 5 ......
3 ......47.0V 7 ......
6 ......47.0V 8 ......
