16

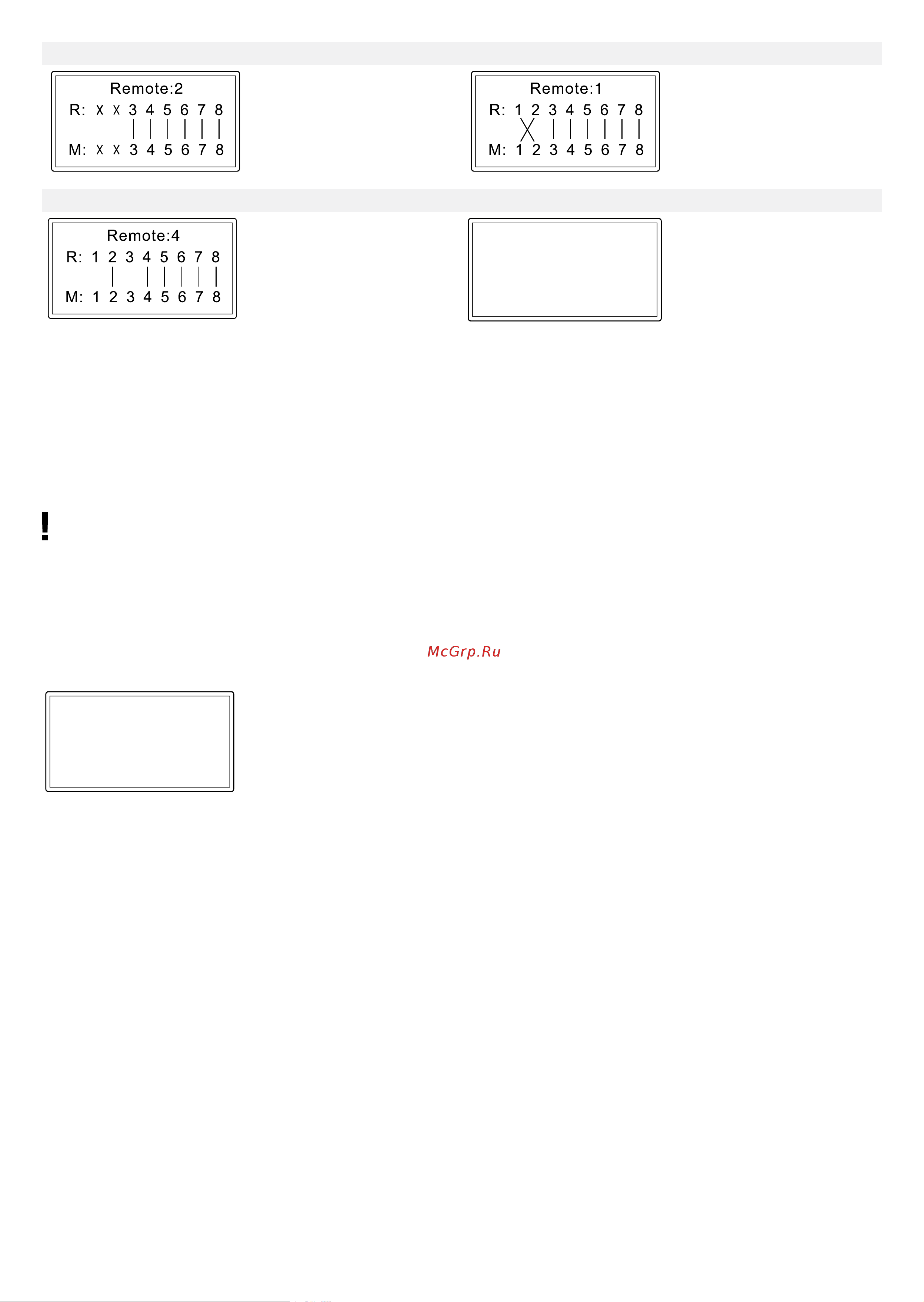

Oen Gekreuzt
Geteilt (gekreuzte Pins ackern auf dem Display) Kabel getrennt oder nicht richtig angeschlossen
Kabellängenmessung
Diese Funktion dient zur Messung der Kabellänge.
Kalibrierung
1. Stecken Sie ein Ende des Testkabels (min. 10 m) mit bekannter Länge in einen entsprechenden Anschluss am Sender (RJ45 MAIN-Anschluss
für ein Netzwerkkabel, BNC-Stecker für ein Koaxialkabel) und lassen Sie das andere Kabelende ausgesteckt. Um ein Telefonkabel
anzuschließen, verwenden Sie den Telefonadapter (enthalten).
2. Wählen Sie Length (Länge) im Hauptmenü und drücken Sie die OK-Taste (8).
3. Wählen Sie den gewünschten Kabeltyp (CAT5, CAT6 oder BNC) und wählen Sie dann Calibration (Kalibrierung).
4. Passen Sie das Ergebnis bei Bedarf an und drücken Sie die OK-Taste (8), um die Daten zu speichern.
Um präzisere Ergebnisse zu erzielen, empfehlen wir, das Gerät mit einem Kabel mit bekannter Länge vom selben Hersteller zu kalibrieren.
Verwendung
1. Stecken Sie ein Ende des Testkabels in einen entsprechenden Anschluss am Sender (RJ45 MAIN-Anschluss für ein Netzwerkkabel,
BNC-Stecker für ein Koaxialkabel) und lassen Sie das andere Kabelende ausgesteckt. Um ein Telefonkabel anzuschließen, verwenden
Sie den Telefonadapter (enthalten).
2. Wählen Sie Length (Länge) im Hauptmenü und drücken Sie die OK-Taste (8).
3. Wählen Sie den gewünschten Kabeltyp (CAT5, CAT6 oder BNC).
4. Wählen Sie Start (Start) und drücken Sie die OK-Taste (8).
Das mögliche Ergebnis ist unten aufgeführt:
Kabelverfolgung
Diese Funktion dient zum Aunden des Zielkabels in einem Kabelbündel.
Netzwerkkabel aufspüren
1. Stecken Sie das lose Ende des Kabels in den RJ45 MAIN-Anschluss (12) des Senders.
2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie zum Testen die OK-Taste (8).
3. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie den Empfänger entlang des Kabels, um es zu verfolgen.
Wenn sich der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen,
senken Sie die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.
PoE-Kabel aufspüren
1. Stecken Sie Sie das lose Ende des Kabels in den RJ45 MAIN-Anschluss (12) des Senders.
2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie dann zweimal die OK-Taste (8), um in den Modus PoE-Scan zu
wechseln und ein mit einem PoE-Quellgerät verbunden – einem Netzwerk-Switch, Router usw. verbundenes PoE-Kabel zu verfolgen.
3. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie ihn entlang des Kabels, um es zu verfolgen. Wenn sich
der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen, senken Sie
die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.
Elektrokabelverfolgung
1. Verwenden Sie das Krokodilklemmenkabel, um das lose Ende des Testkabels mit dem Sender zu verbinden. Das Kabel muss
spannungsfrei sein. Stecken Sie das BNC-RJ11-Adapterkabel in den BNC-Stecker (1) des Senders und stecken Sie dann das andere
Ende des BNC-RJ11-Adapterkabels in den Telefonadapter (enthalten). Stecken Sie das Krokodilklemmenkabel in die andere Seite des
Telefonadapters. Klemmen Sie die schwarze Krokodilklemme auf die schwarze Ader und die rote Krokodilklemme auf die rote Ader des
elektrischen Testkabels.
2. Wählen Sie SCAN (Kabelverfolgung) im Hauptmenü und drücken Sie zum Testen die OK-Taste (8).
3. Platzieren Sie den Empfänger in der Nähe des Kabelbündels und bewegen Sie ihn entlang des Kabels, um es zu verfolgen. Wenn sich
der Sensor in der Nähe des Zielkabels bendet, gibt der Empfänger einen Signalton ab. Um das Kabel präziser zu erkennen, senken Sie
die Empndlichkeit. Je näher das Gerät am Objekt ist, desto lauter ist das Signal.
1. OPEN 10.1 m
2. OPEN 10.1 m
3. OPEN 10.1 m
4. OPEN 10.1 m
Cable open or too short
