СЕРИЯ MODERN
СЕРИЯ MODERN
5
4
Описание прибора
Электровентилятор осевой канальный бытовой предназначен для удаления
неприятных запахов и лишней влаги из туалетных, ванных комнат, а также из
других небольших помещений, нуждающихся в вентиляции.
Монтаж и порядок использования устройства
Порядок монтажа
Электровентилятор осевой канальный бытовой монтируется как с
вентиляционным воздуховодом, так и самостоятельно. Устройство
предназначено для настенного монтажа.
Прибор должен устанавливаться на ровную вертикальную поверхность. Она
должна быть достаточно твердой для установки изделия при помощи
шурупов. Допустимое отклонение монтажной поверхности по вертикали и
горизонтали ±0,5 мм.

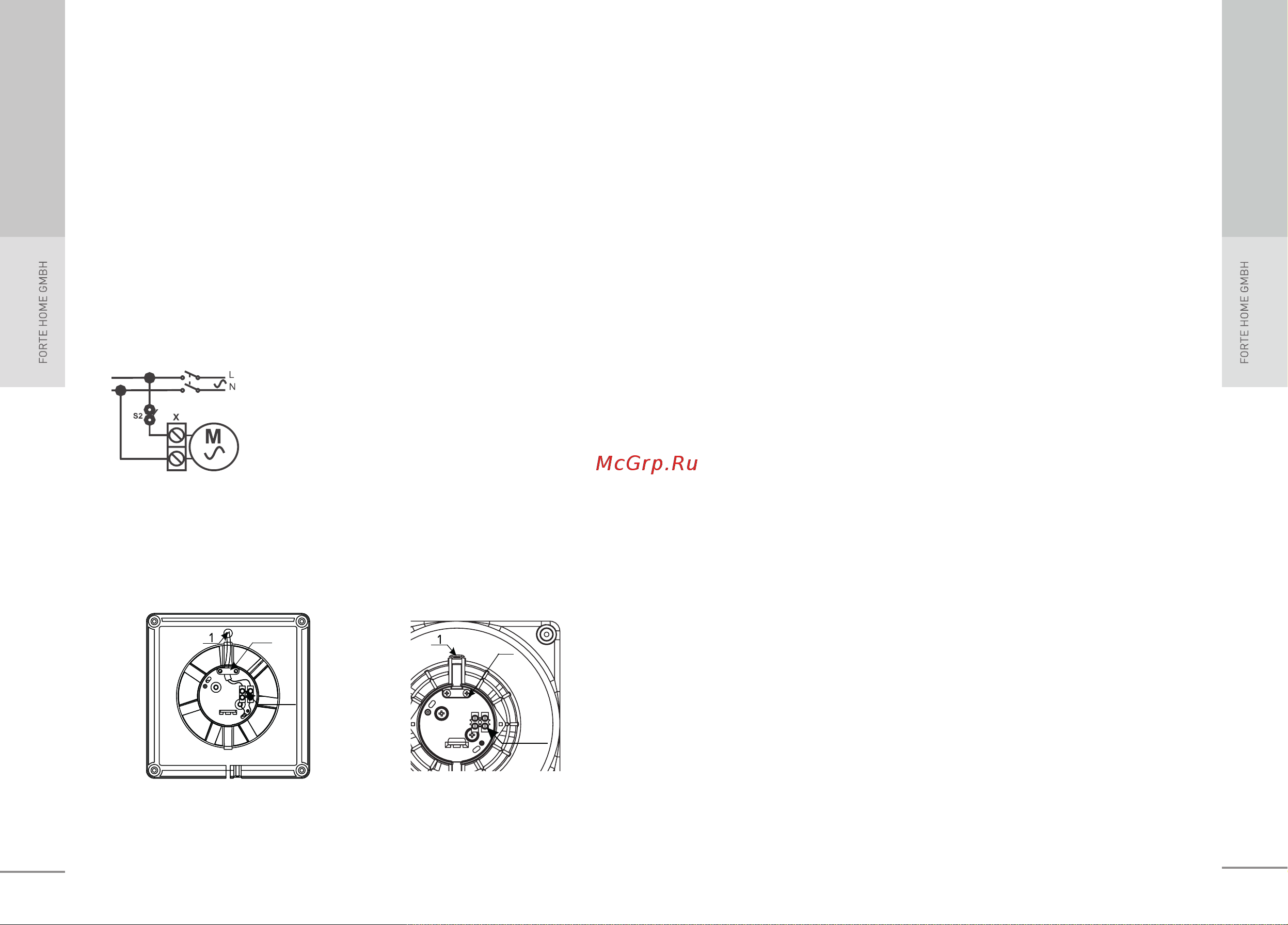

Принципиальная электрическая схема
Монтажная схема
- Снять декоративную лицевую панель
- Провести сетевой провод через кабельное отверстие 1 в корпусе
вентилятора
- Снять изоляцию проводов на длине 5-7 мм
- Вставить провода в клеммник Х, зажать их винтами
- Закрепить провода при помощи кабельного зажима 2
- Совместить фиксаторы декоративной панели с пазами в корпусе.
- Закрепить панель винтом
Техническое обслуживание и уход
- Отключить вентилятор от сети;
- Демонтировать вентилятор, отсоединив его от воздуховодов и сняв с места
установки;
- В случае сильного загрязнения снять крыльчатку вентилятора;
- Протереть все детали из пластмассы мягкой тканью, смоченной в мыльном
растворе, не допускается попадание моющего раствора на электродвигатель;
- Протереть все поверхности насухо;
- Собрать вентилятор и установить на место.
S1 – автомат защиты
S2 – выключатель
X – клеммная колодка, 2 пары
2
2
X
X
MODERN 100/90
MODERN 100,
MODERN 125/140
S1
Сертификация
Все оборудование торговой марки «making Oasis everywhere» проходит
сертификацию на соответствие техническому регламенту Таможенного союза.
Копию сертификата соответствия можно получить в торговой точке, где Вы
приобретали это оборудование. Данное оборудование
соответствует ТР ТС 004/2011 «О безопасности низковольтного
оборудования», ТР ТС 020/2011 «Электромагнитная совместимость
технических средств».
Транспортировка и хранение
Транспортирование и хранение прибора должно соответствовать указаниям
манипуляционных знаков на упаковке. Прибор должен храниться в упаковке
изготовителя в закрытом помещении при температуре от +4°С до +40°С и
относительной влажности до 85% при температуре +25°С.
Правила утилизации
По истечении срока службы не выбрасывайте устройство вместе с бытовыми
отходами, прибор должен подвергаться утилизации в соответствии с
действующими местными нормами, правилами и способами утилизации.
