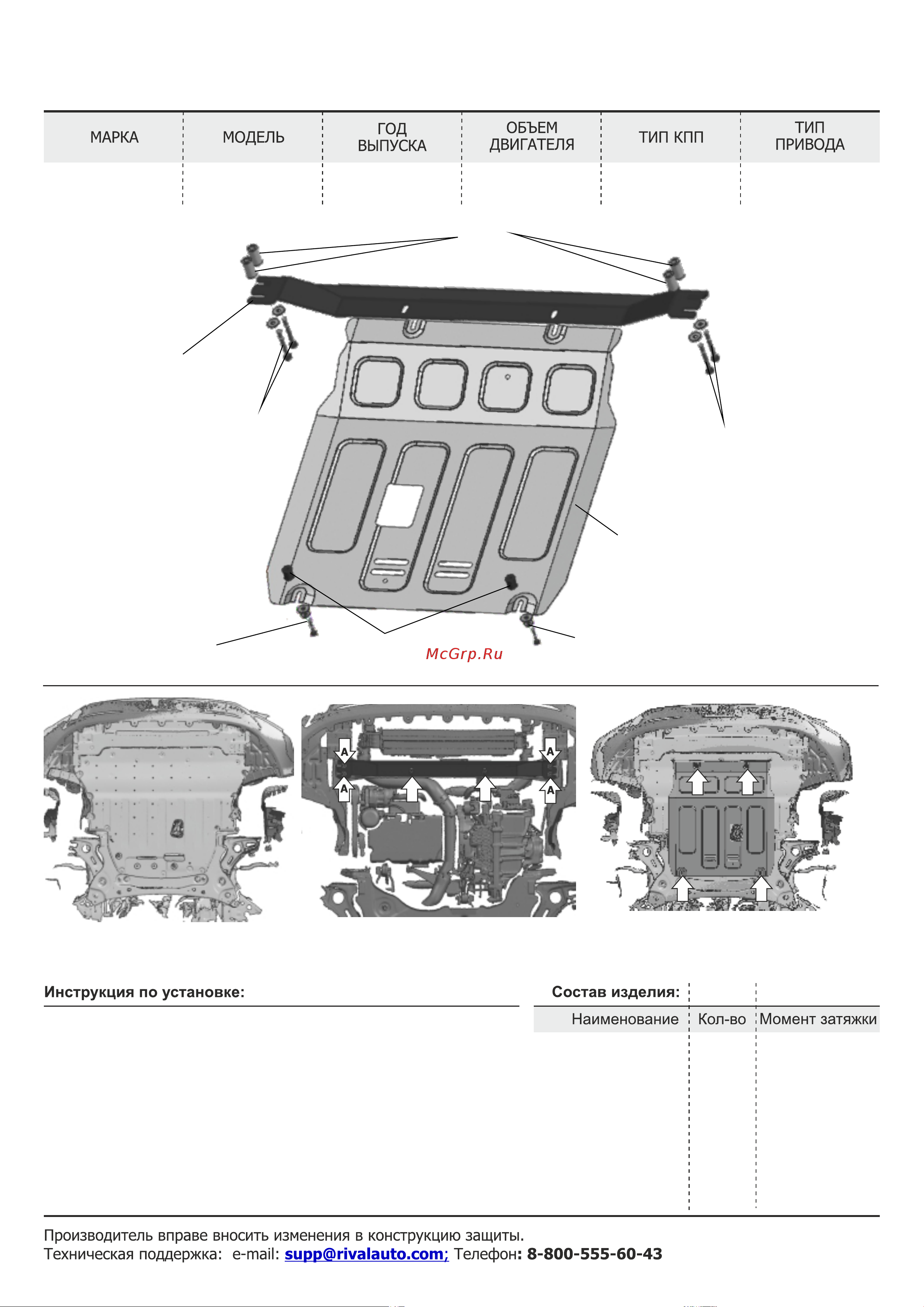

111.1941.1/333.1941.1
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА
Робот
1. Снять штатные пыльники.
2. Выкрутить штатные болты в позициях (А). (Рис.2).
3. Закрепить балку болтами М8х70 с шайбами 8 ув. через втулки 40 мм
в позициях (А). (Рис.2).
4. Установить пыльники.
5. Вкрутить на несколько оборотов болты М6х35 с шайбой 8 ув. и
шайбой 6 ув. в балку через пыльник в позициях (Б). (Рис.2).
6. Установить защиту: верхнюю часть защиты завести открытыми пазами
на установленные болты в позициях (Б).
Нижнюю часть защиты закрепить болтами М6х35 с шайбами 8 ув. и
шайбами 6 ув. через втулки 22 мм в позициях (В). (Рис. 3).
7. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
Geely
2022-
1.5
Передний
Рис .1
Рис .2
Okavango
Б
Рис .3
В
В
.
Втулка 40 мм
Втулка 22 мм
Болт М8х70
Болт М6х35
Шайба 8 ув.
Шайба 6 ув.
Балка
Экран
4
2
4
4
8
4
1
1
24 Нм
9.8 Нм
Болт М8х70
Шайба 8 ув.
Экран
Втулка
40 мм
Втулка
22 мм
Болт М6х35
Шайба 8 ув.
Шайба 6 ув.
В
В
В
В
Г
Г
Г
Г
Г
Г
Г
Г
Г
Балка
Болт М8х70
Шайба 8 ув.
Болт М6х35
Шайба 8 ув.
Шайба 6 ув.
Б
Б
Б
В
В
