Tester délky kabelů Ermenrich NetGeeks NL80

Sada obsahuje: vysílač, přijímač, vzdálená jednotka, kabelový adaptér RJ11, kabelový adaptér RJ45, vodič s krokosvorkami, kabel microUSB,

kabel stejnosměrného proudu, přepravní taška, návod k použití a záruka.

Nabíjení zařízení

Vysílač i přijímač používají dobíjecí lithiové baterie. K zařízení pomocí USB konektoru připojte kabel microUSB (součást dodávky) a DC adaptér

(není součástí dodávky) a zapojte do sítě pro nabíjení přístroje.

Začínáme

Vysílač

Pro zapnutí nebo vypnutí vysílače stiskněte a podržte tlačítko napájení (10) po dobu 3 sekund.

Přijímač

Pro zapnutí nebo vypnutí přijímače stiskněte a podržte tlačítko napájení (7) po dobu 3 sekund. Indikátor provozního stavu (3) se rozsvítí.

Mapování vodičů

Tato funkce slouží ke kontrole správného zapojení vodičů v kabelu.

Pokud chcete otestovat síťový kabel, zapojte jeden konec kabelu do portu RJ45 MAIN (3) na vysílači a druhý konec do portu RJ45 (3) na

vzdálené jednotce.

Pokud chcete otestovat telefonní kabel, zapojte jeden konec kabelu do portu RJ11 (2) na vysílači a druhý konec do portu RJ11 (2) na

vzdálené jednotce.

Pokud chcete otestovat koaxiální kabel, zapojte jeden konec kabelu do konektoru BNC (1) na vysílači a druhý konec do konektoru BNC (1)

na vzdálené jednotce.

V hlavní nabídce vyberte možnost Mapping (Mapování vodičů) a stiskněte tlačítko OK (8). Zvolte požadovaný typ kabelu a poté vyberte

možnost Start (Spustit) pro testování.

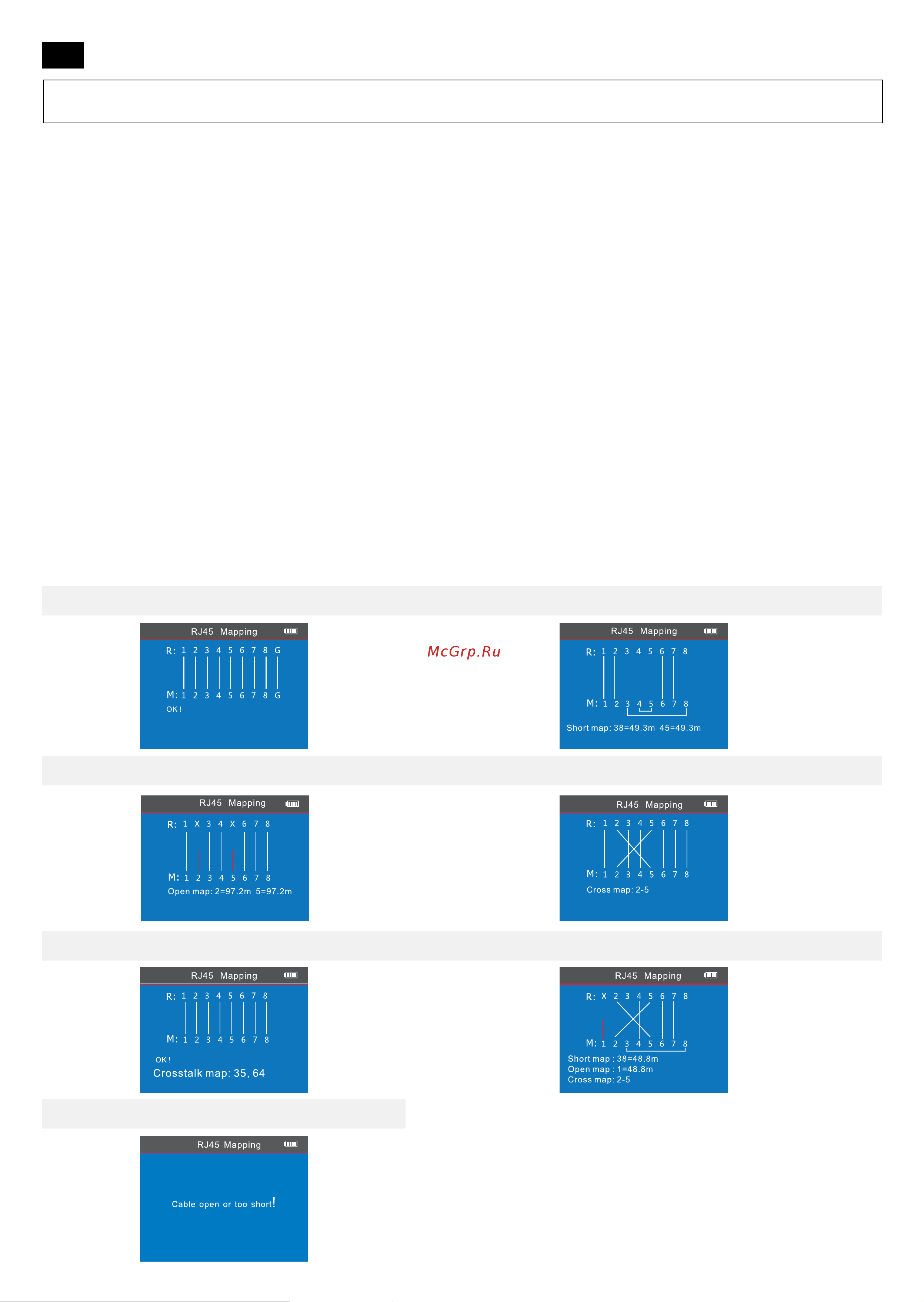

Možné výsledky jsou uvedeny níže:

Normální Zkratovaný

Rozpojený Křížený

Rozdělený (zkřížené piny budou na displeji blikat) Mnoho závad na kabelu

Kabel je odpojen nebo není dobře připojen

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a návod k použití. Uchovávejte mimo dosah dětí. Přístroj

používejte pouze v souladu s pokyny uvedenými v návodu k použití.
