Měření délky kabelu

Tato funkce slouží k měření délky kabelu a také vzdálenosti ke zkratu, pokud existuje. Tato funkce také ukazuje, zda se vyskytly problémy se

zapojením vodičů, jako je třeba zkrat nebo chyba zapojení.

Kalibrace

Zapojte jeden konec kabelu (min. 20–50 m) o známé délce do příslušného portu na vysílači (port RJ45 MAIN pro síťový kabel) a druhý konec

kabelu nechte odpojený. Na hlavní stránce vyberte možnost Length (Délka) a stiskněte tlačítko OK (8). Zvolte požadovaný typ kabelu a poté

vyberte možnost Calibration (Kalibrace). V případě potřeby upravte výsledek pomocí tlačítek ▲ a ▼ a stisknutím tlačítka OK (8) data uložte.

Pro přesnější výsledky se doporučuje přístroj kalibrovat na kabelu se známou délkou od stejného výrobce.

Použití

Jeden konec testovaného kabelu zapojte do příslušného portu na vysílači a druhý konec kabelu nechte odpojený. Vyberte možnost Length

(Délka), zvolte požadovaný typ kabelu a poté vyberte možnost Load data (Načíst data). Ze seznamu vyberte požadovaný výsledek kalibrace

a stisknutím tlačítka OK (8) jej načtěte. Stisknutím tlačítka Zpět (9) se vrátíte do hlavní nabídky.

Vyberte možnost Length (Délka) a zvolte požadovaný typ kabelu. Poté zvolte možnost Length (Délka) a stisknutím tlačítka OK (8) proveďte

test.

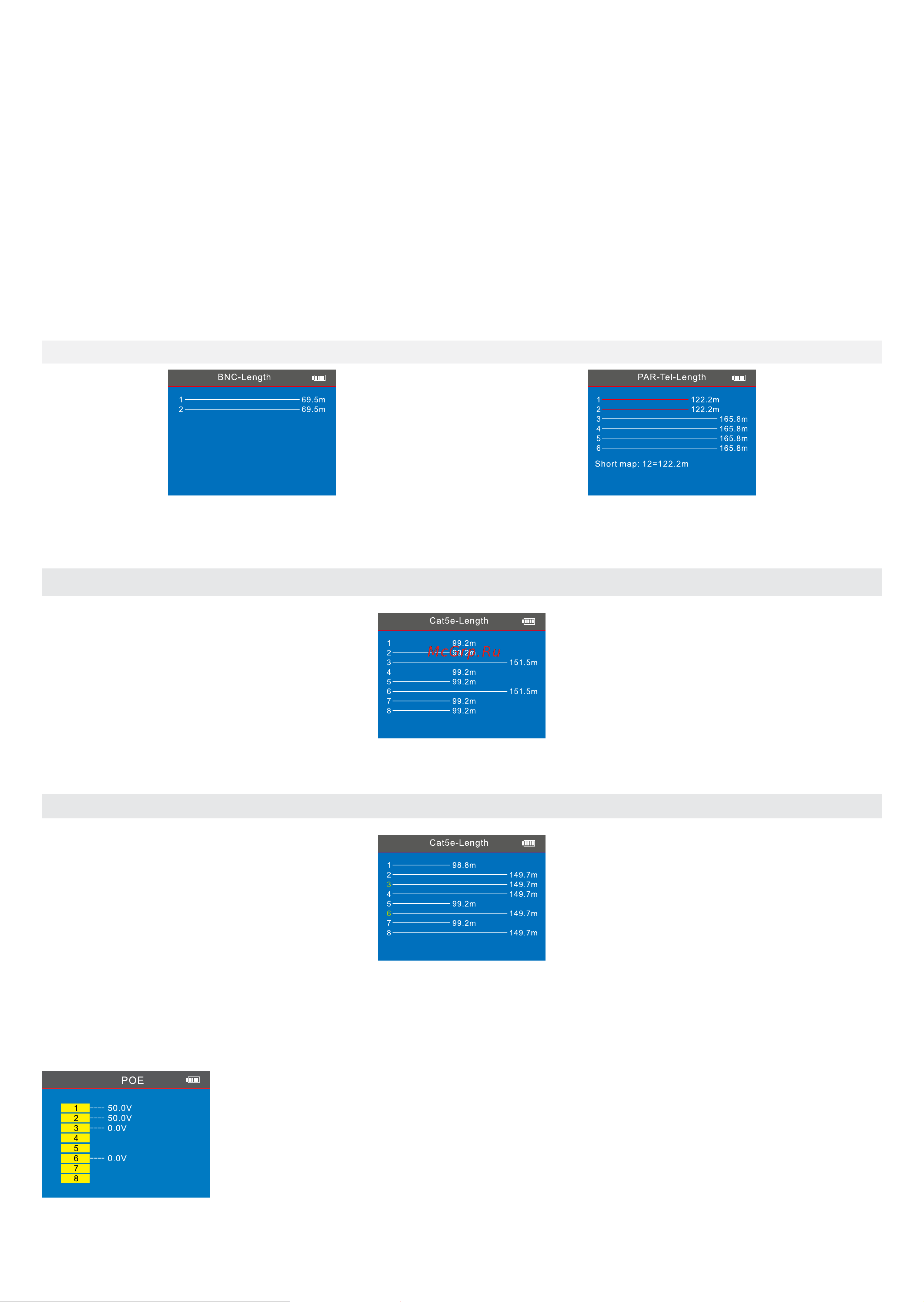

Možné výsledky jsou uvedeny níže:

Normální (koaxiální kabel) Zkratovaný (telefonní kabel)

Pokud se výsledky pro jednotlivé piny výrazně liší, považujte výsledek pro pin 3 za referenční hodnotu pro délku síťového kabelu

(výsledek pro pin 4 pro telefonní kabel, resp. výsledek pro pin 2 pro koaxiální kabel).

Pokud je u kabelu zjištěno chybné zapojení, zařízení zobrazí páry, u kterých došlo k problému zapojení:

Měření s vysílačem (pár 3–6 má správné zapojení; páry 1–2, 4–5 a 7–8 vykazují chybu zapojení)

Chcete-li detekovat konkrétní piny, které nejsou zapojeny, připojte druhý konec měřeného kabelu k odpovídajícímu portu na vzdálené

jednotce:

Měření s vysílačem a vzdálenou jednotkou (pár 3–6 má správné zapojení; piny 1, 5 a 7 vykazují chybu zapojení)

Test PoE

Tato funkce slouží k identikaci pinů, které poskytují PoE, a k měření napětí PoE. Zapojte jeden konec kabelu nebo propojovacího kabelu

RJ45 (součást dodávky) do portu PoE/Ping (6) na vysílači a druhý konec do zdrojového zařízení PoE (např. síťového přepínače, směrovače

atd.). V hlavní nabídce vyberte možnost PoE (Test PoE) a poté vyberte možnost Start (Spustit) pro měření napětí PoE.

Možný výsledek je uveden níže:
