33

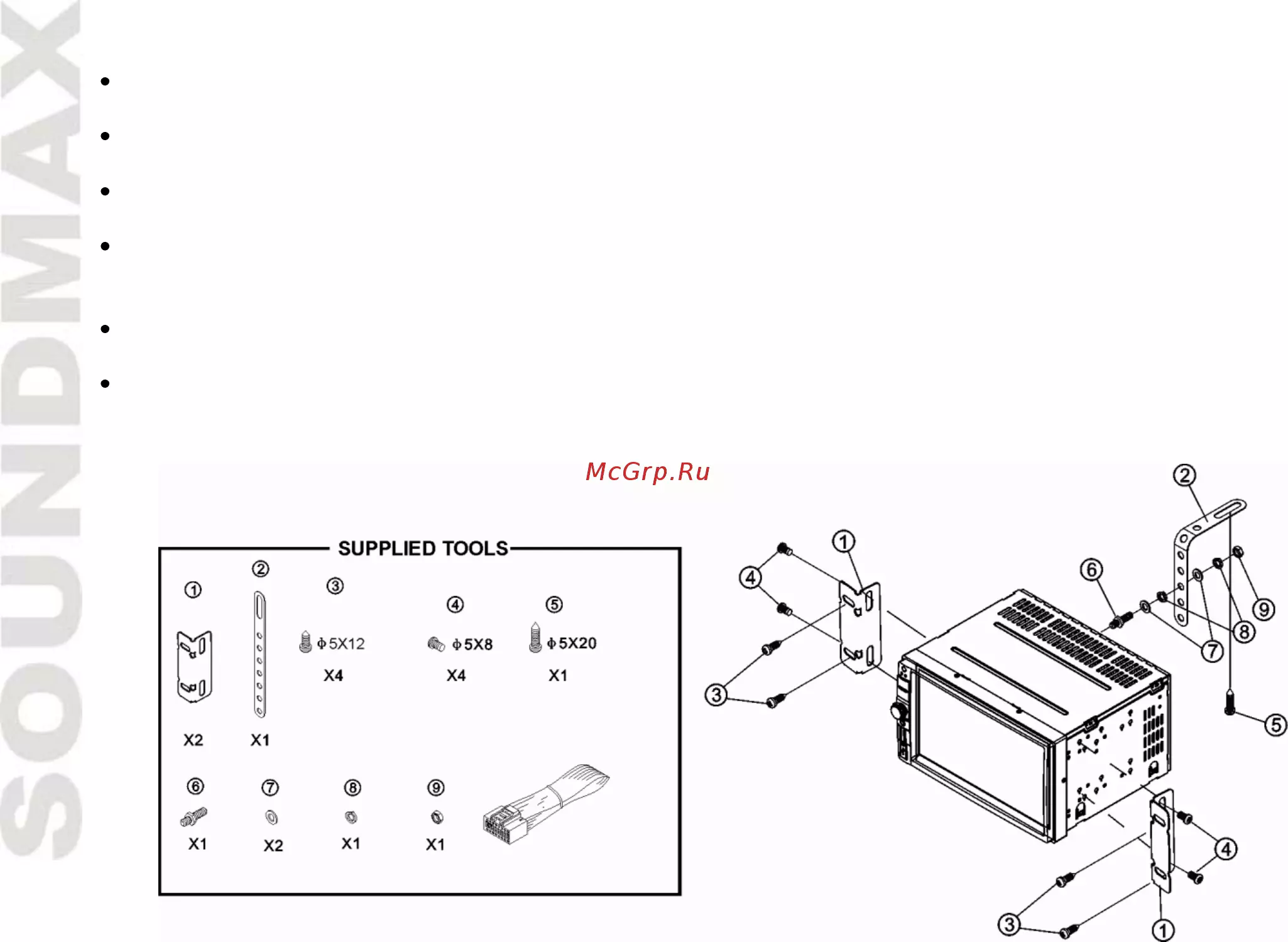

Установка устройства в приборную панель
• Подсоедините аудио-видеоконнектор к соответствующему разъему на задней панели устройства в
соответствии со схемой электрических подключений (см. далее).
• Прикрепите крепежные скобы к боковым панелям и задней панели устройства с помощью винтов .
• Вставьте устройство в слот до упора.
• С помощью 4 винтов прикрепите устройство спереди.
• При работе устройство может сильно нагреваться, поэтому кабели не должны касаться корпуса
устройства. При плавлении оплетки кабелей возможно короткое замыкание.
• Извлечение устройства из приборной панели: Отключите питание устройства. Отключите клемму с
отрицательного полюса аккумулятора автомобиля. Выверните четыре фронтальных винта. Извлеките
устройство из слота и отсоедините все кабели.
