3. Сборка

Сборка телескопа в первый раз займет около 30 минут. Никаких инструментов, кроме тех, что идут в

комплекте, Вам не понадобится. Затяните все винты для исключения колебаний, но не перетяните их.

См. рис.1.

В процессе сборки (как, впрочем, и в любых других случаях) не касайтесь пальцами менисковой лин-

зы телескопа или линз искателя или окуляра. Оптические поверхности имеют чувствительное покры-

тие, которое легко повредить при касании. Не вынимайте линзы из корпусов, это аннулирует гаран-

тийное соглашение.

1. Установите треногу вертикально и расставьте

ножки на максимальное расстояние. Держите

ножки полностью сложенными; Вы сможете

раздвинуть их до более подходящей длины

позже, после полной сборки треноги.

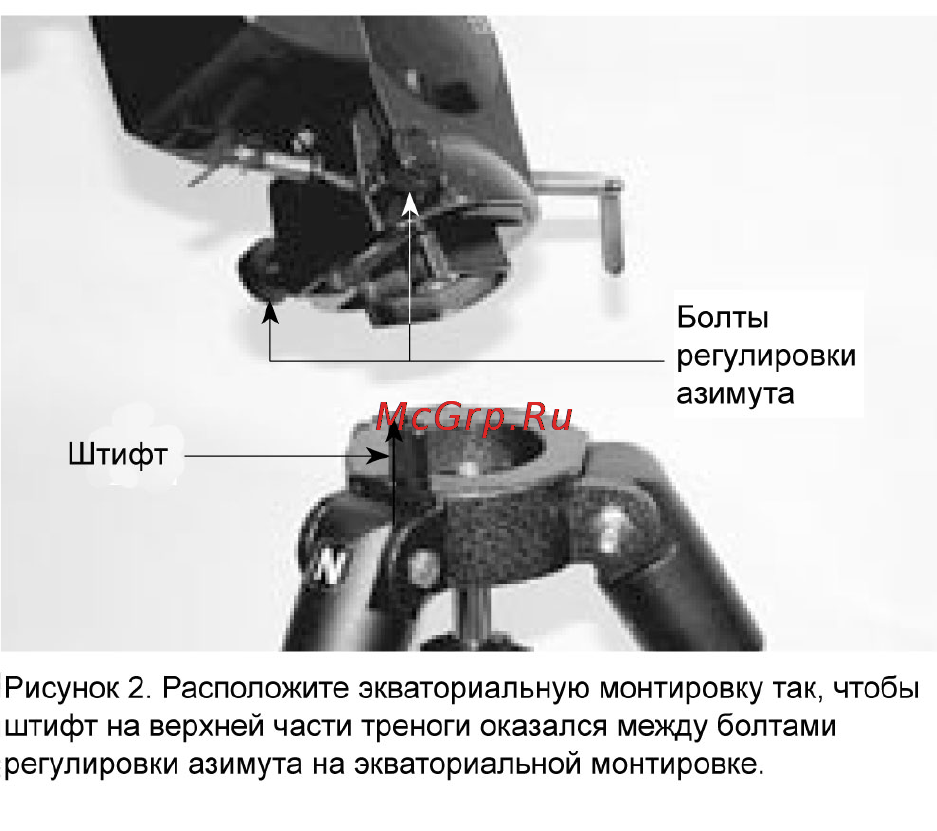

2. Установите основание экваториальной монти-

ровки на вершину треноги. Штифт на вершине

треноги должен оказаться между болтами ре-

гулировки азимута на экваториальной монти-

ровке (рис.2). Возможно, понадобиться

немного ослабить их, чтобы правильно уста-

новить монтировку.

3. Вкрутите до упора центральный опорный

стержень в основание монтировки. Исполь-

зуйте для этого ручки крепления монтировки.

Таким образом, Вы закрепите экваториальную

монтировку на треноге.

4. Снимите фиксатор распорок и шайбу с центрального опорного стержня. Затем накиньте на него

распорки треноги и двигайте их вверх до тех пор, пока они не соприкоснутся с ножками треноги.

Плоская сторона распорок должна быть направлена вверх. Вкрутите обратно до упора фиксатор

распорок вместе с шайбой. Распорки обеспечивают дополнительную устойчивость треноги, и на

них можно хранить пять дополнительных 1.25" и два 2" окуляра.

5. Вкрутите болты регулировки широты по обеим сторонам монтировки, как показано на рис.1. Вкру-

тите один болт наполовину, а второй до упора.

6. Вкрутите до упора стержень противовеса в основание оси склонения экваториальной монтировки.

7. Снимите концевой предохранитель со стержня противовеса и наденьте предохранитель на стер-

жень. Фиксирующие винты противовеса должны быть достаточно ослаблены. Установите проти-

вовес примерно посередине стержня и затяните фиксирующие ручки. Вкрутите концевой

предохранитель обратно. Он не даст противовесу соскользнуть со стержня, если раскрутятся

фиксирующие ручки.

8. Установите ручки контроля перемещения на стержни червячных механизмов склонения и прямого

восхождения. На стержнях имеется специальная выемка для правильной установки ручек. Ручки

можно установить с любой стороны стержней червячных механизмов.

9. Присоедините кольца крепления оптической трубы к монтажному основанию с помощью

комплектных винтов. Сторона монтажного основания с желобком посередине должна быть

направлена вверх. Для затягивания винтов Вам понадобится маленький гаечный ключ.

10. Ослабьте черную ручку фиксации монтажного блока и металлический винт-предохранитель на-

верху экваториальной монтировки. Уложите монтажное основание вместе с кольцами в разъем

"ласточкин хвост" и отцентруйте его относительно разъема. Затяните до упора ручку фиксации

монтажного блока. Затем затяните винт-предохранитель - он не даст упасть монтажному основа-

нию вместе с оптической трубой с экваториальной монтировки, если раскрутится ручка фиксации

монтажного блока.

11. Уложите оптическую трубу примерно посередине колец. Отцентруйте монтажное основание 1/4-

20" на оптической трубе относительно колец. Правильно отцентровав ее, Вы тем самым отбалан-
