Orion SkyView Pro 100ED EQ [12/19] Калибровка координатного круга прямого восхождения 1

Прежде чем пользоваться координатными кругами для определения местонахождения объектов,

крепление должно быть полярно выровнено, а круг отсчета прямого восхождения – откалиброван.

Калибровка координатного круга склонения

1. Ослабьте фиксатор оси склонения и установите телескоп так, чтобы склонение было максималь-

но параллельно оси прямого восхождения, как показано на рис.1. Затяните фиксатор оси склоне-

ния.

2. Ослабьте один из винтов на координатном круге склонения, так чтобы круг свободно вращался.

Установите его значение 90° точно напротив стрелки-индикатора. Затяните винт координатного

круга склонения.

Калибровка координатного круга прямого восхождения

1. Идентифицируйте яркую звезду близ экватора (склонение = 0°) и найдите ее координаты в звезд-

ном атласе.

2. Ослабьте фиксаторы осей восхождения и склонения, чтобы телескоп мог свободно вращаться.

3. Наведите телескоп на яркую звезду с известными координатами. Затяните фиксаторы осей. Цен-

трируйте звезду в поле зрения при помощи кабелей контроля.

4. Ослабьте один из винтов координатного круга прямого восхождения (рис.13). Поверните коорди-

натный круг так, чтобы металлическая стрелка указывала на значение прямого восхождения, ука-

занное в атласе. Помните, что для координатного круга прямого восхождения используется ниж-

ний набор чисел. Затяните винт координатного круга прямого восхождения.

Нахождение объектов с помощью координатных кругов

Теперь, когда оба координатных круга откалиброваны, найдите в звездном атласе координаты объек-

та, который Вы хотите рассмотреть.

1. Ослабив фиксатор склонения, вращайте телескоп, пока значение склонения из атласа не будет

соответствовать значению склонения на шкале круга отсчета. Помните, что значения склонения

положительны, когда телескоп направлен на север от астрономического экватора (склонение =

0°), и отрицательны, когда телескоп направлен к югу. Снова затяните фиксатор.

2. Ослабив фиксатор восхождения, поворачивайте телескоп, пока значение восхождения из атласа

звезды не будет соответствовать значению на круге отсчета восхождения. Не забудьте использо-

вать нижний набор значений восхождения на координатном круге. Затяните фиксатор.

Большинство координатных кругов недостаточно точны, чтобы объект оказался точно в центре окуля-

ра телескопа, но они позволяют объекту попасть в поле зрения искателя, при условии, что экватори-

альное крепление точно полярно выровнено. Используйте кабели контроля, чтобы центрировать

объект в поле искателя, и он должен появиться в поле зрения телескопа.

Координатные круги должны калиброваться каждый раз, когда Вы желаете определить местонахо-

ждение нового объекта. Сделайте так, откалибровав координатные круги на центрированном объекте

перед переходом к следующему.

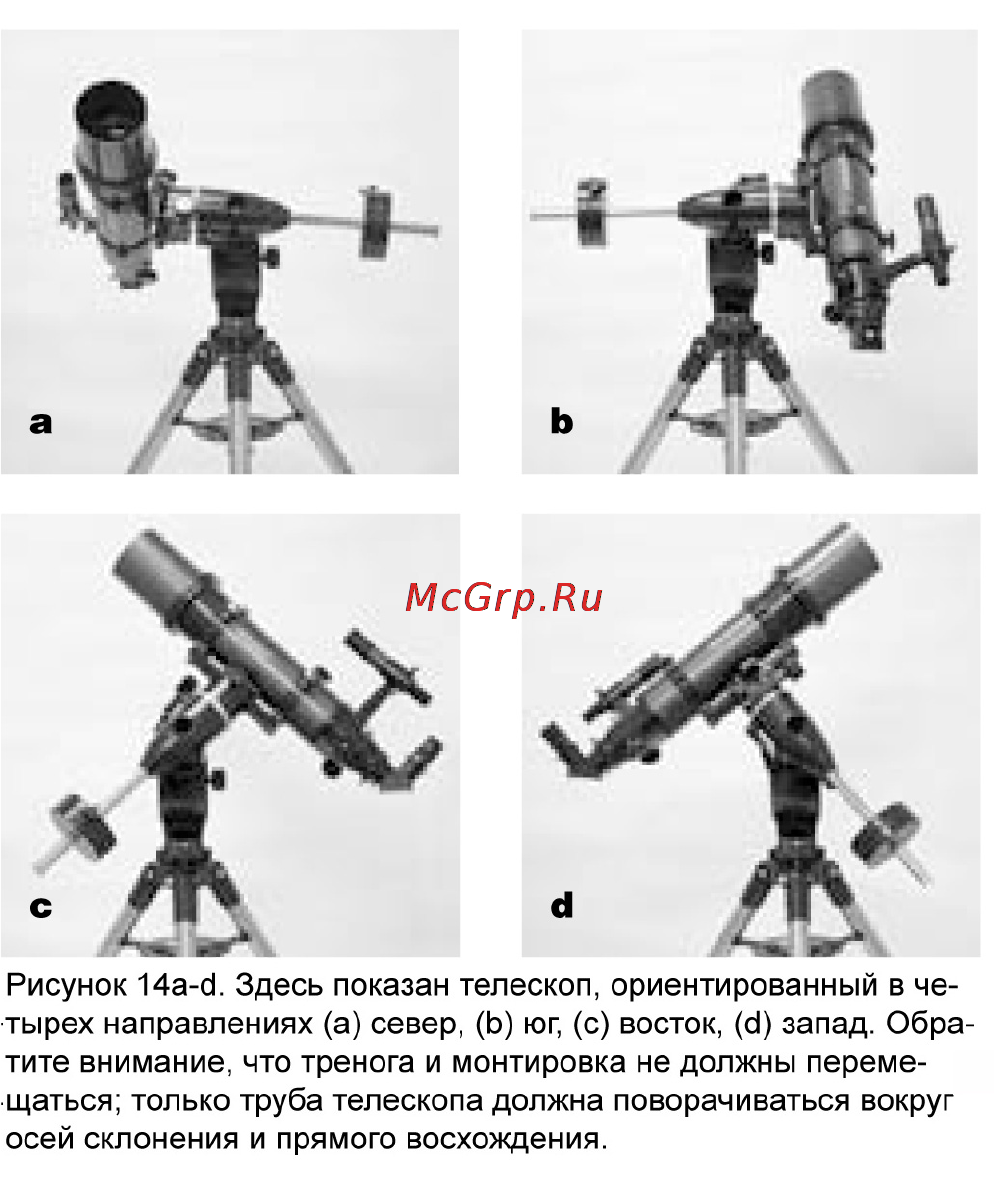

Не удается навести телескоп?

Новички иногда путаются в том, как навести

телескоп в зенит или в другом направлении. На

рис.1 телескоп направлен на север, как он был

бы направлен при полярном выравнивании.

Стержень противовеса направлен вниз. Но,

когда телескоп указывает в другом направле-

нии, он будет выглядеть по-другому. Скажем,

Вы хотите рассмотреть объект непосредствен-

но в зените. Как Вы это сделаете?

Действие, которое ни в коем случае нельзя де-

лать, – регулировать телескоп по широте. Это

аннулирует полярное выравнивание крепления.

Помните: как только крепление полярно выров-

нено, телескоп может перемещаться только во-

круг осей склонения и восхождения. Чтобы на-

вести трубу в зенит, ослабьте фиксатор восхо-

ждения и вращайте телескоп вокруг оси до тех

пор, пока стержень противовеса не будет

направлен горизонтально (параллельно земле).
