Размещение завесы

Перед отверстиями воздухозаборника и выхода воздуха не должно быть препят-

ствий. При монтаже завес должен обеспечиваться свободный доступ к местам их

обслуживания. Для перекрытия широкого проема допускается устанавливать не-

сколько завес одного типа и серии вплотную, создавая непрерывную воздушную

струю. Завеса размещается стационарно горизонтально над проемом. При установ-

ке завесы рекомендуется выдерживать расстояния, не менее указанных на рисунке

ниже. Завеса устанавливается как можно ближе к верхней стороне проема.

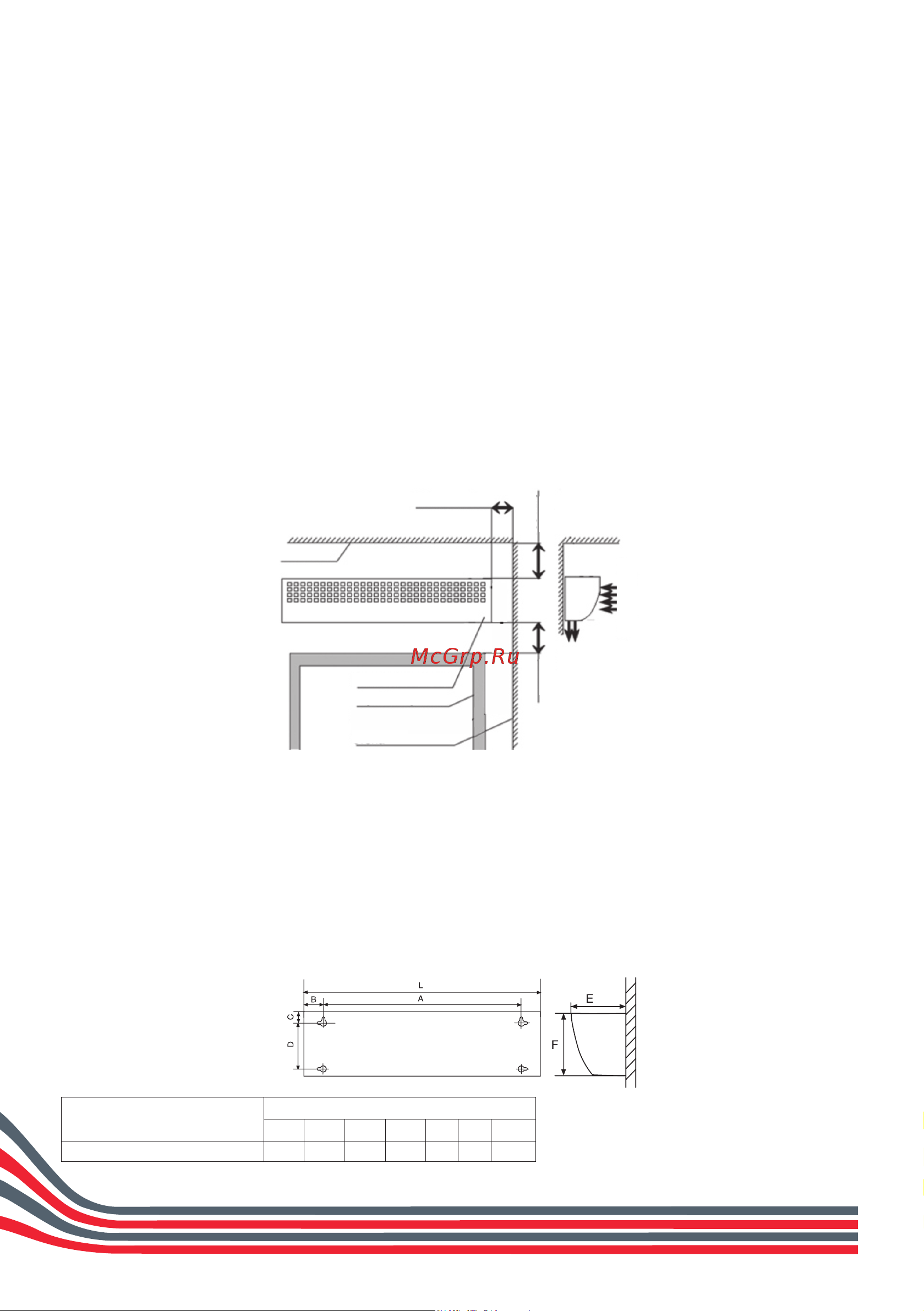

Горизонтальная установка

Для установки завесы над проемом в горизонтальном положении, рекомендуется

выдерживать расстояния, не менее указанных на рисунке ниже. Завеса устанавли-

вается как можно ближе к верхней стороне проема. Прибор устанавливается на

расстоянии 1,8 м от пола при горизонтальном монтаже.

коробка проема

вход воздуха

тепловая завеса

потолок

выход

воздуха

стена

100 мм, min

100 мм,

min

100 мм,

min

Установочные размеры

На задней поверхности корпуса расположены пазы для установки завесы. За эти

пазы завеса навешивается на предварительно вмонтированный в стену крепеж.

В качестве крепежа рекомендуется использовать шурупы или болты с диаметром

шляпки от 9 до 11 мм. Установочные размеры завес приведены ниже.

Схема задней пластины завес для горизонтальной или вертикальной установки

Модель

Размеры, мм

L А B C D E F

RS-0308-D 815 600 110 20 - 140 185
