Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специалистами, имеющими соответствую-

щую группу допуска по электробезопасности.

Подключение к сети осуществляется через автоматический выключатель в соответ-

ствии с "Правилами эксплуатации электроустановок". Завеса подключается к элек-

трической сети при помощи сетевой вилки.

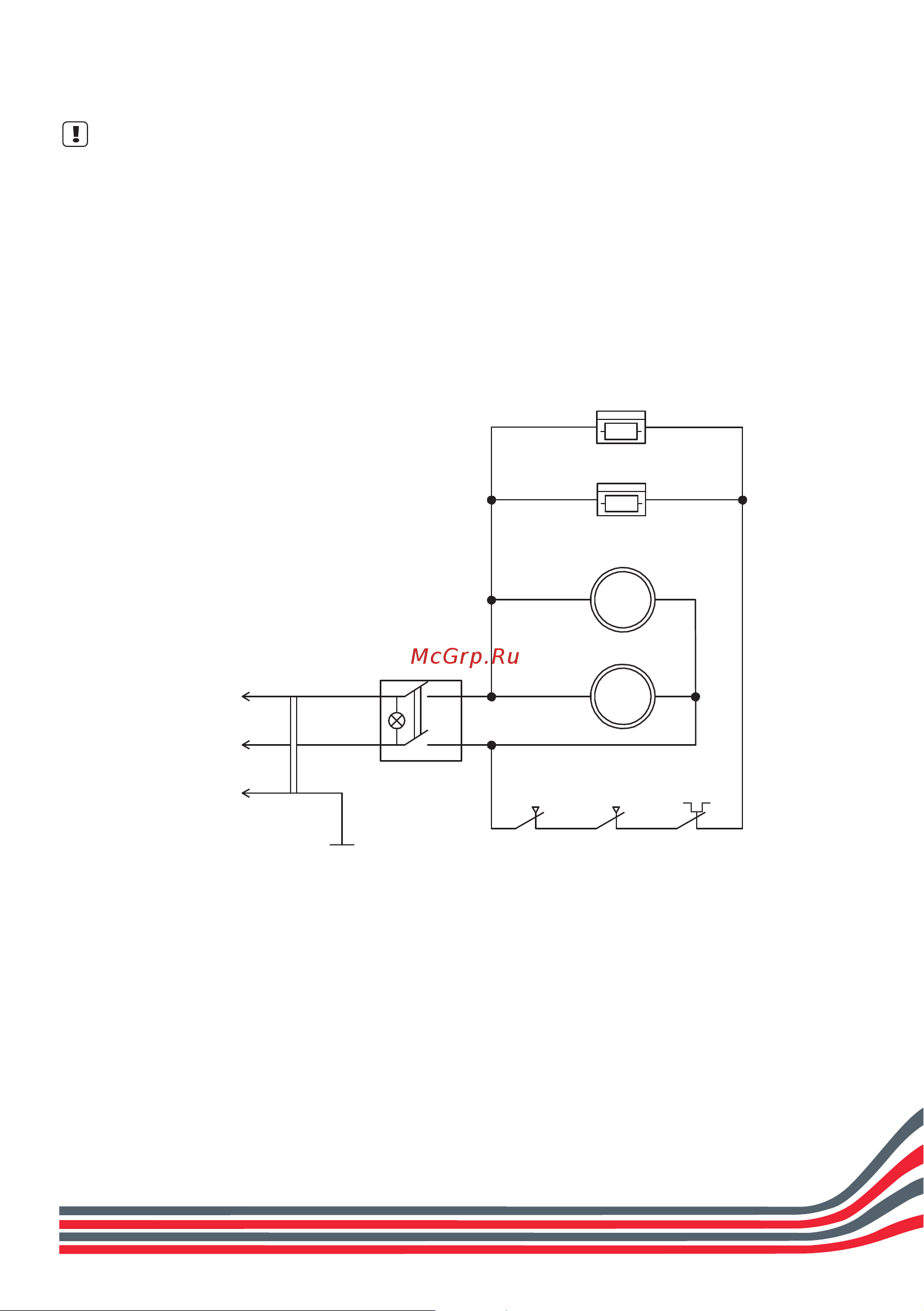

Схема электрическая принципиальная тепловой завесы RS-0308-D

EK1, ЕК2-электронагреватель;

SA1-выключатель;

М1, М2-электродвигатель;

SK1, SK2-защитный термостат;

SK3-терморегулятор.

Схема электрическая принципиальная тепловой завесы Hintek RS-0308-D.

EK2

SK3

SA1

~230В

EK1

SK1 SK2
