7

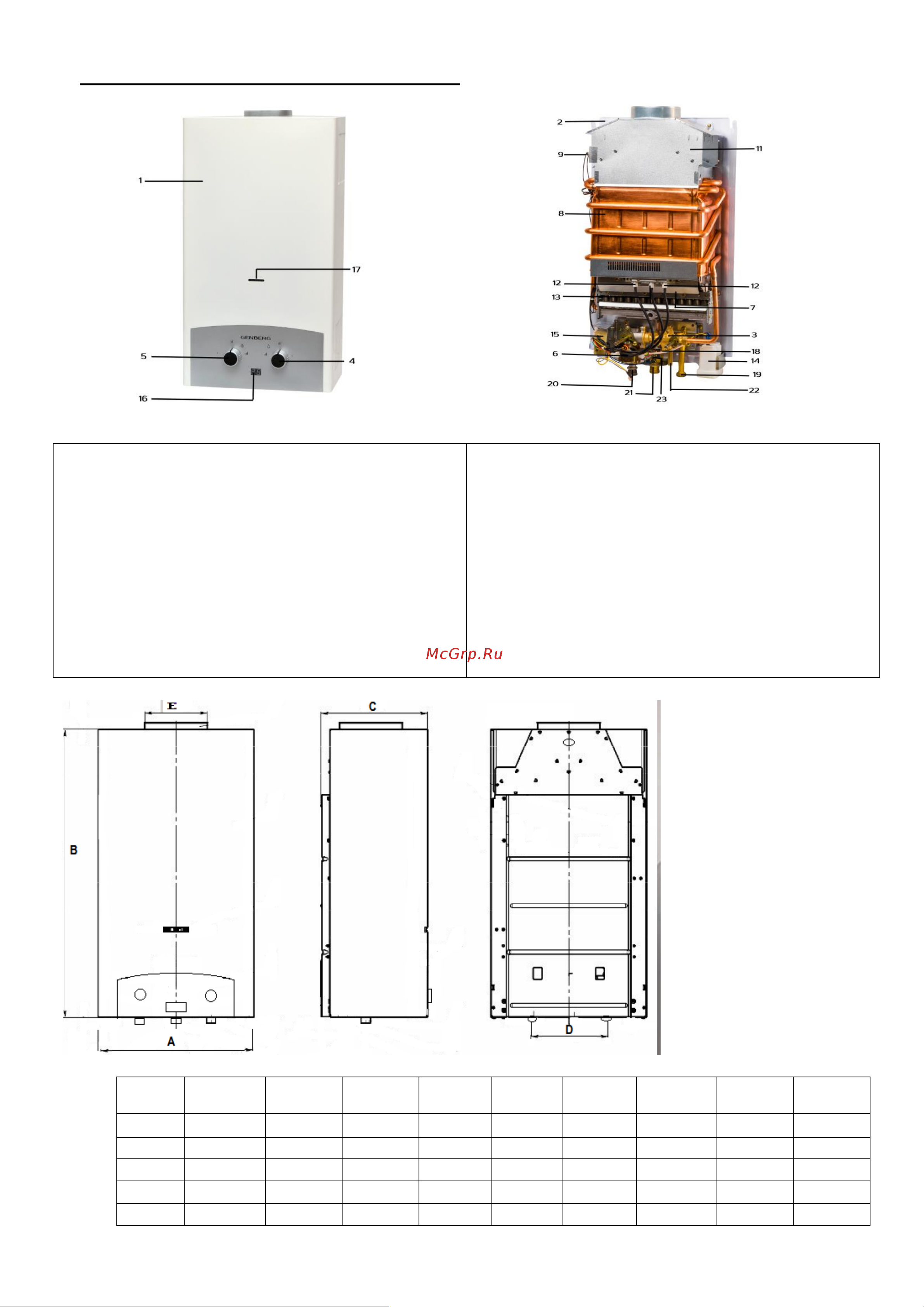

5.Внешний вид и устройство водонагревателя.
Рис.1
Рис.2
Модель
105.01
108.01
ЕСО
110.01
ЕСО
210.01
ЕСО
110.01
310.01
311.01
410.01
А
290
340
340
340
340
340
340
340
В
370
590
590
590
590
590
590
590
С
120
150
150
150
180
180
180
180
D
190
190
190
190
190
190
190
190
Е
-
105
105
105
105
105
105
60
1. Облицовка
2. Задняя стенка
3. Водогазовый узел
4. Ручка регулятора расхода воды
5. Ручка регулятора расхода газа
6. Электромагнитный клапан
7. Горелка с коллектором
8. Теплообменник
9. Датчик перегрева воды
10.Датчик тяги
11. Газоотводящее устройство (ГОУ)
12. Электрод розжига горелки (2)
13. Электрод контроля пламени ионизационный
14. Батарейный отсек
15.Электронный блок управления
16. Цифровой индикатор температуры горячей воды
17. Смотровое окно
18. Микровыключатель
19.Патрубок для подключения холодной воды
20. Патрубок для подключения подачи газа
21. Патрубок выхода горячей воды
22. Предохранительный клапан
23. Датчик температуры воды
