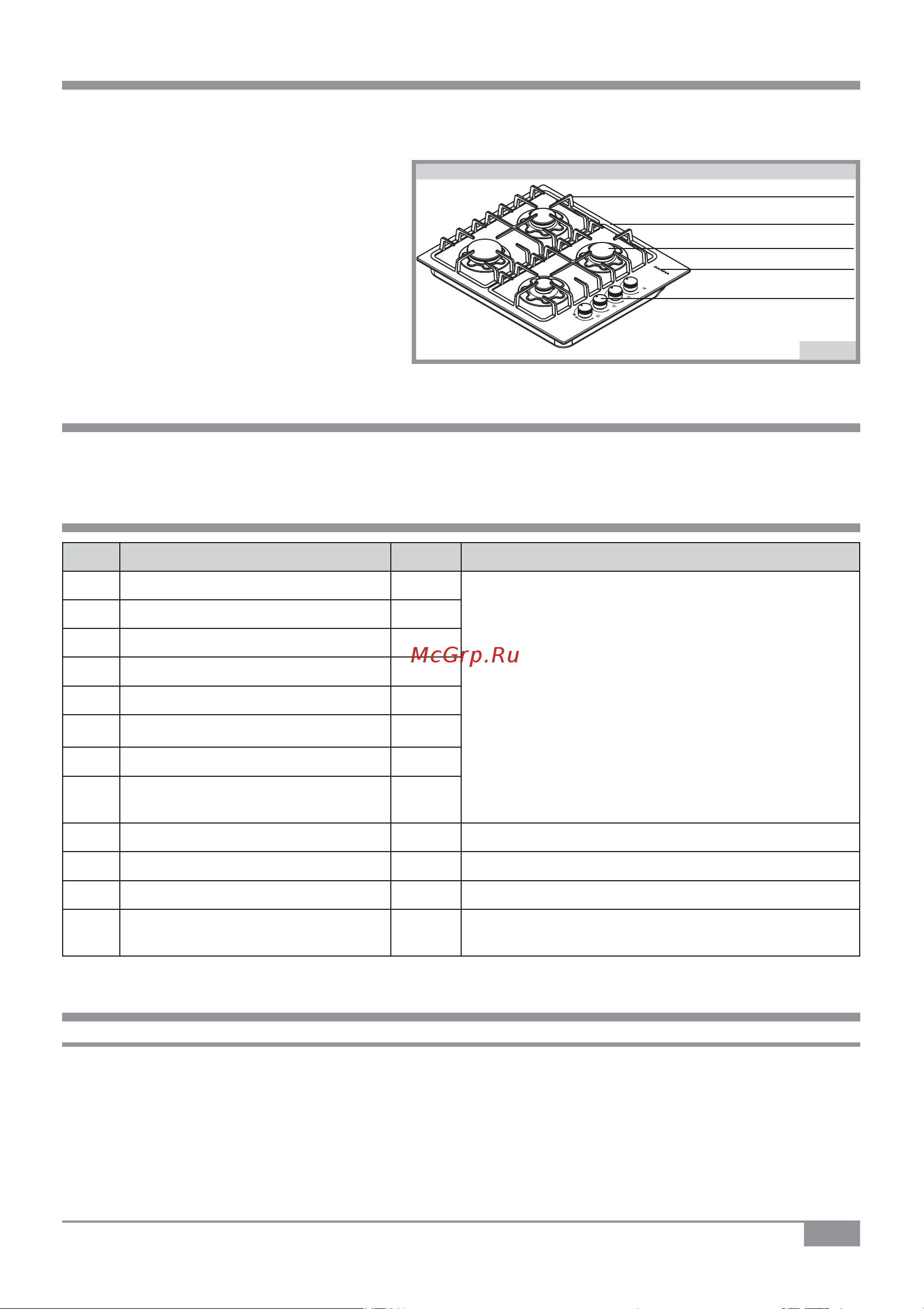

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
■ Газовая варочная панель - это специальное устройство для приготовления пищи за счет об-
разования тепла от сгорания газа в газовых горелках. Горелки расположены на рабочем столе
панели. Управление работой газовых горелок осуществляется кранами. Для зажигания горелок
используется интегрированный розжиг.
Для горения газа необходим воздух поме-
щения. Устройство для отвода продуктов
сгорания газа не предусмотрено.
Более подробное описание работы со-
ставных частей панели в соответствую-
щих разделах данного руководства по
эксплуатации.
■ Ваша панель может иметь не все эле-
менты комфортности указанные на рисун-
ке. Полная информация представлена в
таблице комфортности плит на обложке
данного руководства.
6. СТИЛЬ
■ Внешний вид панели, формы видовых деталей, формы ручек управления, рисунки на поверх-
ности определяются стилем панели, который обозначается латинскими буквами, цифрами и ука-
зывается на фирменной табличке, в гарантийных обязательствах.
7. КОМПЛЕКТНОСТЬ
№ п/п Наименование составных частей Кол-во Модели панелей
1. Панель газовая 1
Все модели
2. Решётка стола (комплект) 1
3. Руководство по эксплуатации 1
4. Гарантийные обязательства 1
5. Упаковка 1
6. Прижим 4
7. Винт саморез 4,2х16 мм 4
8. Комплект сопел для перевода на
сжиженный газ
1
9. Фильтр газовый 1 Модели с устройством газ-контроль
10. Прокладка 1 Модели без устройства газ-контроль
11. Уплотнительный материал 2,22 м Все модели
12. Штуцер
Прокладка
1
1
Модели стилей 1Т2, 1Т3, 1Т38, РL, ATC
8. ХАРАКТЕРИСТИКИ
8.1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
■ Панель относится к приборам 3 класса по ГОСТ 33998-2016. Панели предназначены для работы
с газами 2-го и 3-го семейства. Используется природный газ (метан) ГОСТ 5542-87, с номинальным
давлением 2000 Па; сжиженный газ (пропан-бутан) ГОСТ 20448-90, с номинальным давлением
3000 Па. Перевод панели с природного на сжиженный газ и с одного давления на другое произво-
дится заменой сопел горелок и регулировкой винтов малого пламени (ВМП) кранов в соответствии
с таблицей 1. Климатическое исполнение УХЛ4 по ГОСТ15150-69 и ГОСТ15543.1-89.
■ Число горелок стола, шт......................................................................................................................4
■ Напряжение электросети, В............................................................................................................230
Решётка
Стол
Горелка стола
Панель управления
Рукоятка управления
рис. 4
Устройство панели
