Состав крепежа:
Болт М6х30
Болт М8х30
Болт М10х30
Втулка 8 мм
Втулка 10 мм
Гайка закладная М8 с
проволокой
Гайка закладная М10 с
проволокой
Гайка закладная М10
с усиками
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Проставка
Шайба 6
Шайба 8
Шайба 10
4 шт.
2 шт.
6 шт.
1 шт.
1 шт.
2 шт.
2 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
4 шт.
3 шт.
6 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
M6 2023-
Все Все
Haval
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.9405.1 Комплект крепежа к порогам
Инструкция по установке:
1. Извлечь резиновую заглушку в передней части порога (А) (Рис.2).
2. Установить гайки закладные М10 с усиками в отверстие лонжерона
передней части автомобиля (А, Б) (Рис. 2).
3. Установить гайку закладную М8 с проволокой в отверстие лонжерона
средней части автомобиля (В) (Рис. 2).
4. Установить гайку закладную М10 с проволокой в отверстие лонжерона
задней части автомобиля (Г) (Рис.2).
5. При помощи болтов М10х30 и шайб 10 закрепить передний кронштейн
на установленные гайки закладные М10 с усиками (Д) (Рис.3).
6. При помощи болта М8х30 и шайбы 8 закрепить заднюю часть среднего
кронштейна на установленную гайку закладную М8 с проволокой
(В)(Рис.4,5).Со стороны пассажира переднюю часть среднего кронштейна
закрепить болтом М6х30, шайбой 6 и проставкой через штатную резьбу (Е)
(Рис.4).Со стороны водителя переднюю часть среднего кронштейна
закрепить болтом М6х30, шайбой 6 и шайбой 8 через штатную резьбу (Ж)
(Рис.5).
7. Со стороны пассажира при помощи болта М6х30, шайбы 6 и втулки 10 мм
закрепить заднюю часть заднего кронштейна через штатную резьбу
(З)(Рис. 6). Со стороны водителя при помощи болта М6х30, шайбы 6 и
втулки 8 мм закрепить заднюю часть заднего кронштейна через штатную
резьбу (И)(Рис. 7). Переднюю часть заднего кронштейна закрепить болтом
М10х30 с шайбой 10 на установленную гайку закладную М10 с проволокой
(К) (Рис. 6,7).
8. Установить порог-площадки.
9. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических средств при
мойке.
11.0 Нм
23.0 Нм
48.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800 Тип «А»
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний левый
Порог-площадка
Штатные габариты кузова :
4664 мм 1830 мм 1729 мм
Длина
Ширина
Высота
4664 мм 1830 мм 1729 мм
Габариты кузова с установлеными
порогами :
Закладная М10 с усиками
Болт М10х30
Шайба 10
Кронштейн средний левый
Шайба 8
Гайка закладная М8
с проволокой
Болт М8х30
Шайба 8
1 из 3
Перед
Все

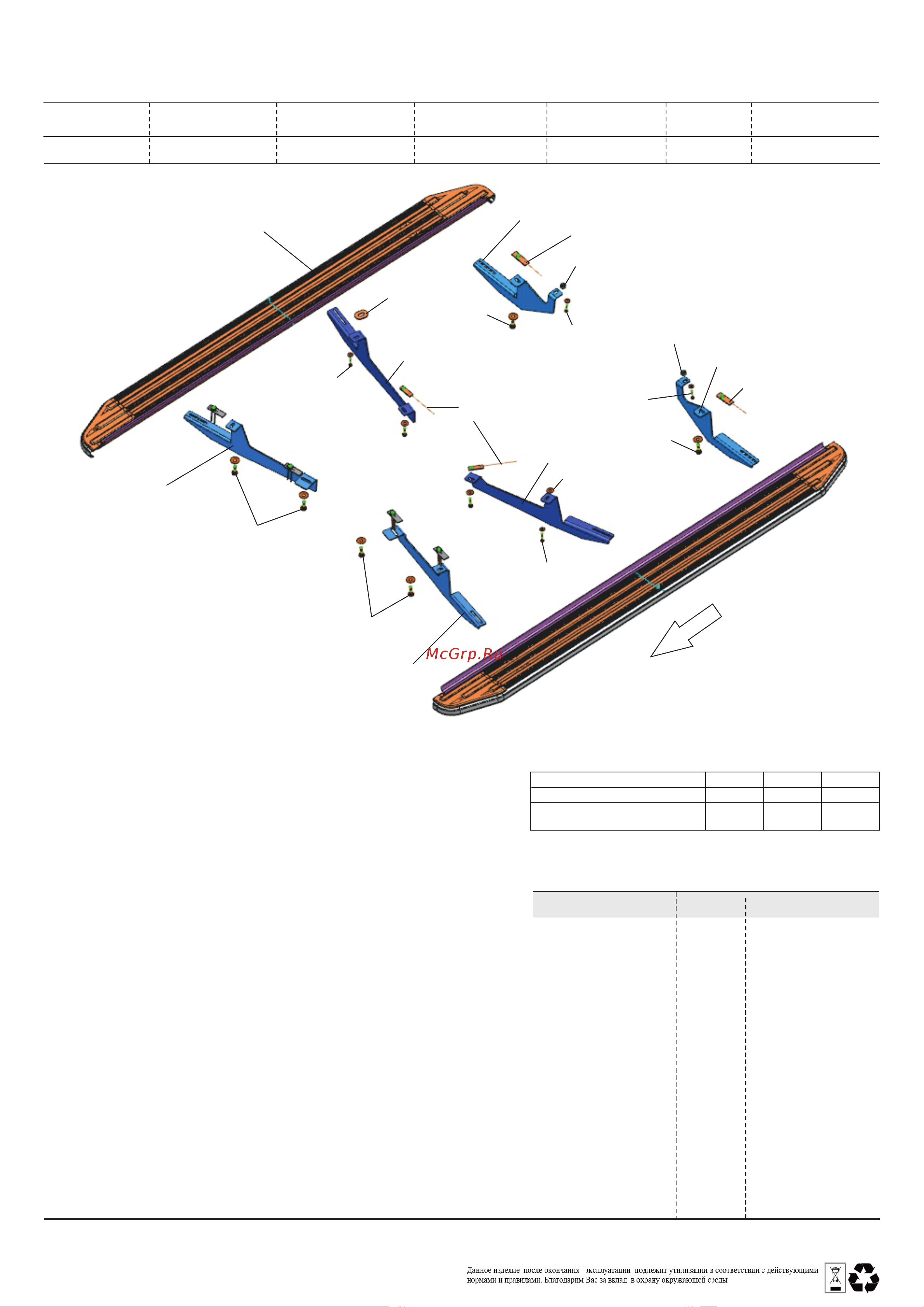

Рис. 1
Кронштейн задний левый
Кронштейн передний правый
Кронштейн средний правый
Кронштейн задний правый
Закладная М10 с усиками
Болт М10х30
Шайба 10
Болт М6х30
Шайба 6
Болт М6х30
Шайба 6
Проставка
Втулка 10 мм
Втулка 8 мм
Закладная М10 с проволокой
Закладная М10 с проволокой
Болт М6х30
Шайба 6
Болт М10х30
Шайба 10
Болт М10х30
Шайба 10
Болт М6х30
Шайба 6
