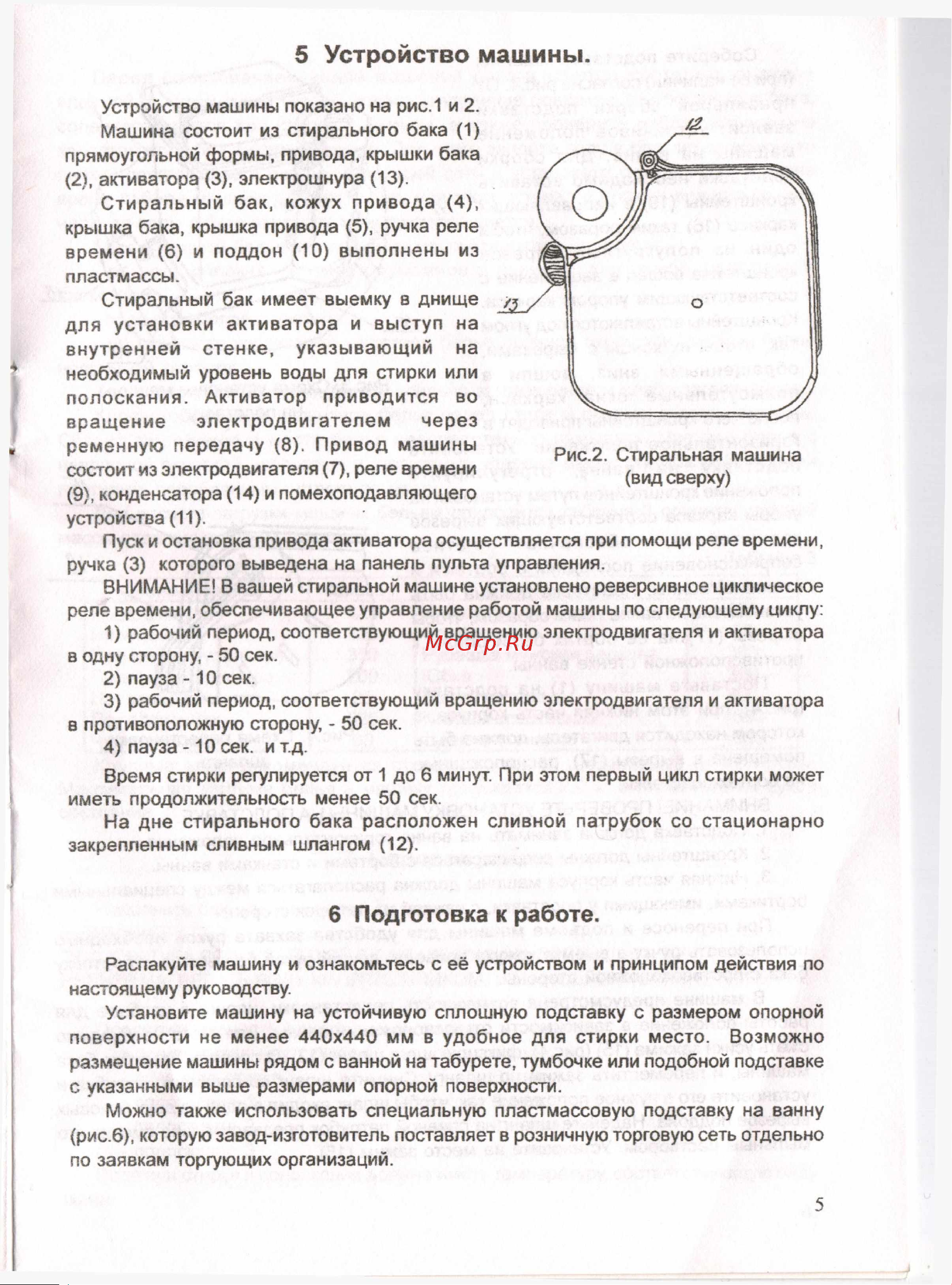

5 Устройство машины.

Устройство машины показано на рис.1 и 2.

Машина состоит из стирального бака (1)

прямоугольной формы, привода, крышки бака

(2), активатора (3), электрошнура (13).

Стиральный бак, кожух привода (4),

крышка бака, крышка привода (5), ручка реле

времени (6) и поддон (10) выполнены из

пластмассы.

Стиральный бак имеет выемку в днище

для установки активатора и выступ на

внутренней стенке, указывающий на

необходимый уровень воды для стирки или

полоскания. Активатор приводится во

вращение электродвигателем через

ременную передачу (8). Привод машины рис2 Стиральная

машина

состоит из электродвигателя (7), реле времени ^вид сверху^

(9), конденсатора (14) и помехоподавляющего

устройства (11).

Пуск и остановка привода активатора осуществляется при помощи реле времени,

ручка (3) которого выведена на панель пульта управления.

ВНИМАНИЕ! В вашей стиральной машине установлено реверсивное циклическое

реле времени, обеспечивающее управление работой машины по следующему циклу:

1) рабочий период, соответствующий вращению электродвигателя и активатора

в одну сторону, - 50 сек.

2) пауза -10 сек.

3) рабочий период, соответствующий вращению электродвигателя и активатора

в противоположную сторону, - 50 сек.

4) пауза -10 сек. и т.д.

Время стирки регулируется от 1 до 6 минут. При этом первый цикл стирки может

иметь продолжительность менее 50 сек.

На дне стирального бака расположен сливной патрубок со стационарно

закрепленным сливным шлангом (12).

6 Подготовка к работе.

Распакуйте машину и ознакомьтесь с её устройством и принципом действия по

настоящему руководству.

Установите машину на устойчивую сплошную подставку с размером опорной

поверхности не менее 440x440 мм в удобное для стирки место. Возможно

размещение машины рядом с ванной на табурете, тумбочке или подобной подставке

с указанными выше размерами опорной поверхности.

Можно также использовать специальную пластмассовую подставку на ванну

(рис.6), которую завод-изготовитель поставляет в розничную торговую сеть отдельно

по заявкам торгующих организаций.
