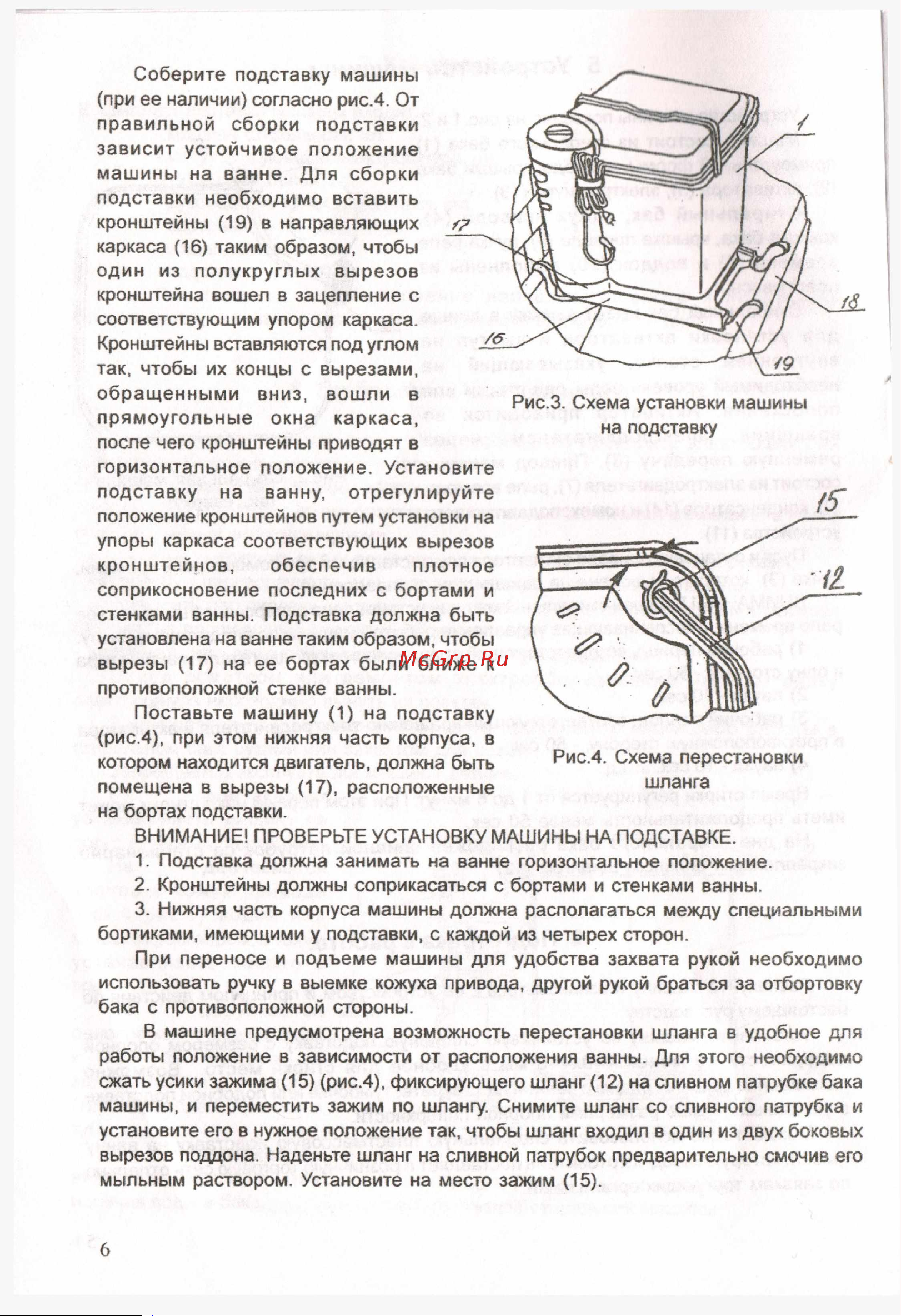

Рис.З. Схема установки машины
на подставку
/5"
Соберите подставку машины
(при ее наличии) согласно рис.4. От
правильной сборки подставки
зависит устойчивое положение
машины на ванне. Для сборки
подставки необходимо вставить
кронштейны (19) в направляющих
каркаса (16) таким образом, чтобы
один из полукруглых вырезов
кронштейна вошел в зацепление с
соответствующим упором каркаса.
Кронштейны вставляются под углом
так, чтобы их концы с вырезами,
обращенными вниз, вошли в
прямоугольные окна каркаса,
после чего кронштейны приводят в
горизонтальное положение. Установите
подставку на ванну, отрегулируйте
положение кронштейнов путем установки на
упоры каркаса соответствующих вырезов
кронштейнов, обеспечив плотное
соприкосновение последних с бортами и
стенками ванны. Подставка должна быть
установлена на ванне таким образом, чтобы
вырезы (17) на ее бортах были ближе к
противоположной стенке ванны.
Поставьте машину (1) на подставку
(рис.4), при этом нижняя часть корпуса, в
котором находится двигатель, должна быть
помещена в вырезы (17), расположенные
на бортах подставки.
ВНИМАНИЕ! ПРОВЕРЬТЕ УСТАНОВКУ МАШИНЫ НА ПОДСТАВКЕ.
1. Подставка должна занимать на ванне горизонтальное положение.
2. Кронштейны должны соприкасаться с бортами и стенками ванны.
3. Нижняя часть корпуса машины должна распопагаться между специальными
бортиками, имеющими у подставки, с каждой из четырех сторон.
При переносе и подъеме машины для удобства захвата рукой необходимо
использовать ручку в выемке кожуха привода, другой рукой браться за отбортовку
бака с противоположной стороны.
В машине предусмотрена возможность перестановки шланга в удобное для
работы положение в зависимости от расположения ванны. Для этого необходимо
сжать усики зажима (15) (рис.4), фиксирующего шланг (12) на сливном патрубке бака
машины, и переместить зажим по шлангу. Снимите шланг со сливного патрубка и
установите его в нужное положение так, чтобы шланг входил в один из двух боковых
вырезов поддона. Наденьте шланг на сливной патрубок предварительно смочив его
мыльным раствором. Установите на место зажим (15).
Рис.4. Схема перестановки
шланга
6
