6-УПАКОВКА

ВНИМАНИЕ: при транспортировке и хранении устройства необходимо

соблюдать знаки предупреждения, указанные на картонной упаковке.

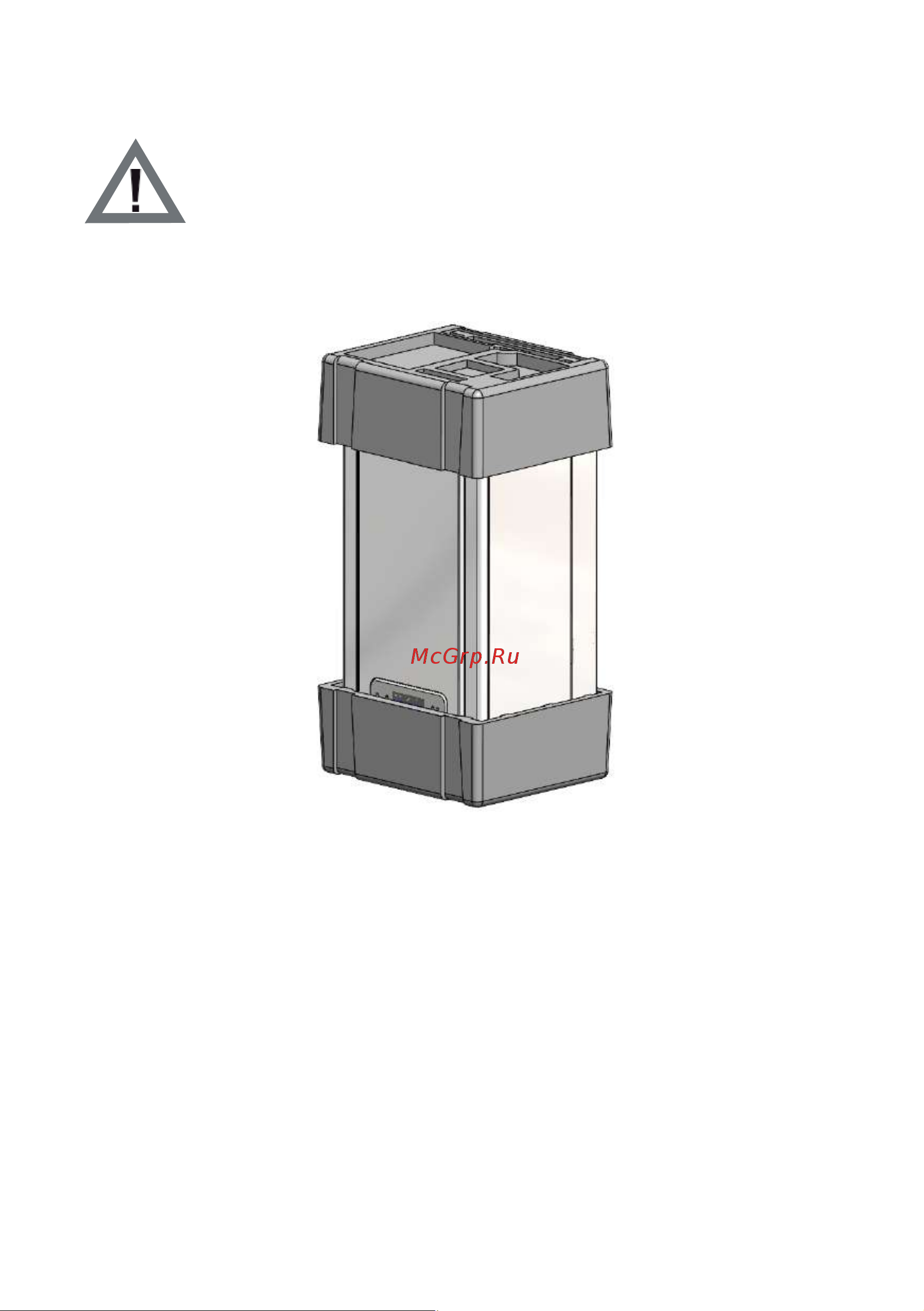

Устройство поставляется в картонной коробке размером 865 x 470 x 405 (ВxШxГ) мм с пластинами

пенопласта, установленными сверху и снизу (Рисунок 2a).

Рисунок 2

Комплектующие, необходимые для монтажа устройства (настенный кронштейн, 5 прокладок

для соединений труб воды и газа, 3 дюбеля и крепежные винты), помещены на верхнем

листе пенопласта.

Все другие комплектующие, указанные на Рисунке 2b, поставляются дополнительно.

Указанные ниже комплектующие можно заказать в авторизованной техслужбе.

E.C.A.

•

Монтажный кронштейн

•

Труба для подсоединения контура отопления (3/4", 2 шт.)

•

Труба для подсоединения контура ГВС (1/2", 2 шт.)

•

Труба для подсоединения газа (3/4", 1 шт.)

•

Ниппели (1/2", 2 шт. - 3/4", 3 шт.)

•

Прокладки 3/4” 6 шт. и 1/2" 4шт. (для соединения труб воды и газа)
