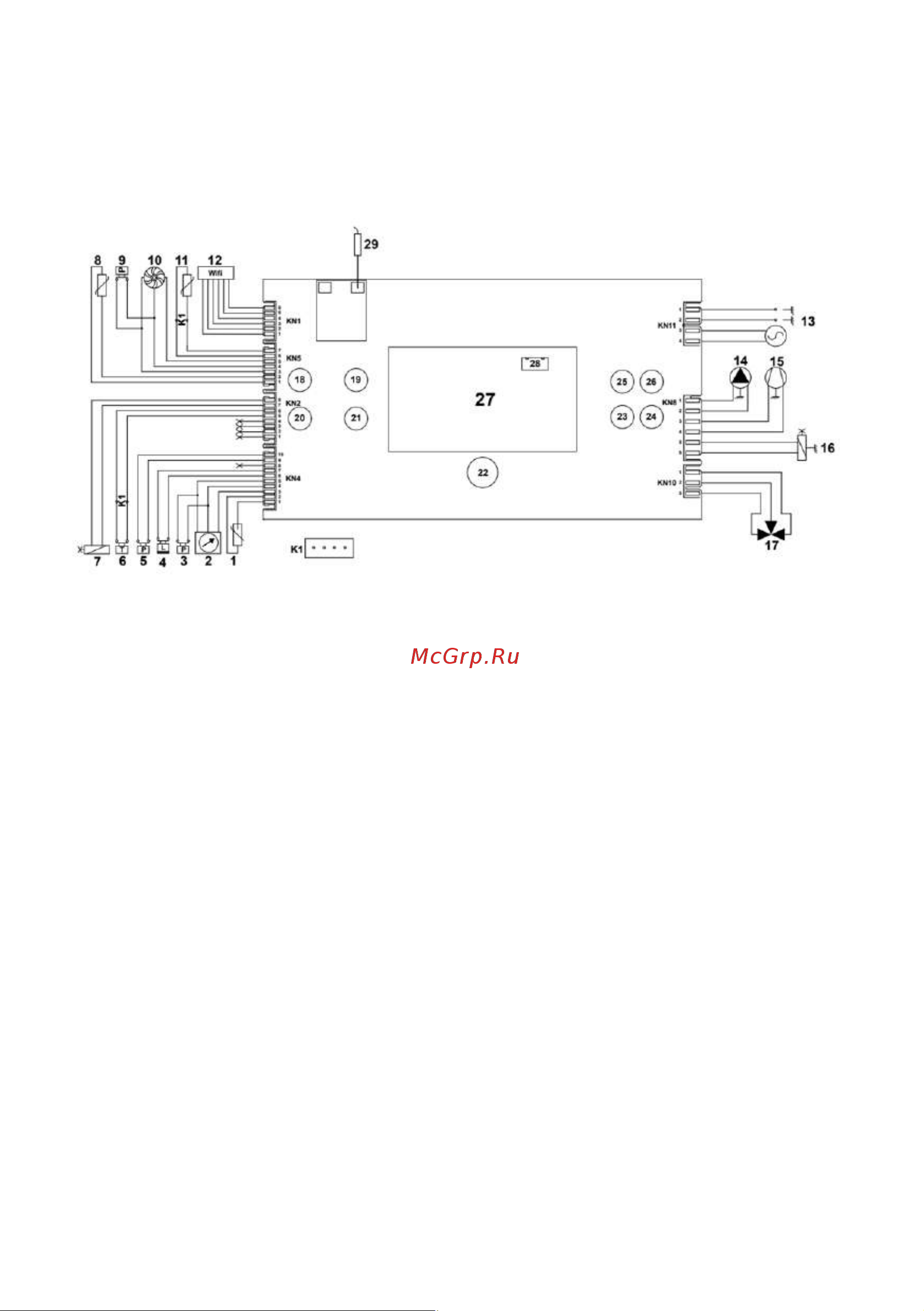

5.4 Схема электрической цепи

Рисунок 1

1. датчик температуры (выход ЦО)

2. датчик давления воды

3. Реле давления воды (опция).

4. Защитный термостат.

5. Реле давления воздуха.

6. комнатный термостат

7. Модуляция газового клапана

8. Датчик температуры ГВС.

9. Реле расхода воды (опция).

10. Датчик расхода воды (турбина)

11. Датчик температуры наружного воздуха

(опция).

12. Подключение к Wi-Fi (опция).

13. Вход питания

14. Насос

15. Вентилятор

16. Газовый клапан

17.3 Ходовой клапан

18. Кнопка горячего водоснабжения (ГВС-)

19. Кнопка горячего водоснабжения (ГВС +)

20. Кнопка нагрева воды (CH-)

21. Кнопка нагрева воды (ЦО +)

22. Кнопка включения / выключения

23. Кнопка сброса

24. Клавиша сброса

25.Кнопка Лето / Зима (РЕЖИМ)

26. Кнопка Лето / Зима (РЕЖИМ)

27. светодиодный дисплей isplay

28. Разъем телеметрии.

29. Электрод розжига и ионизация.

K1: Дополнительная клемма подключения

9
