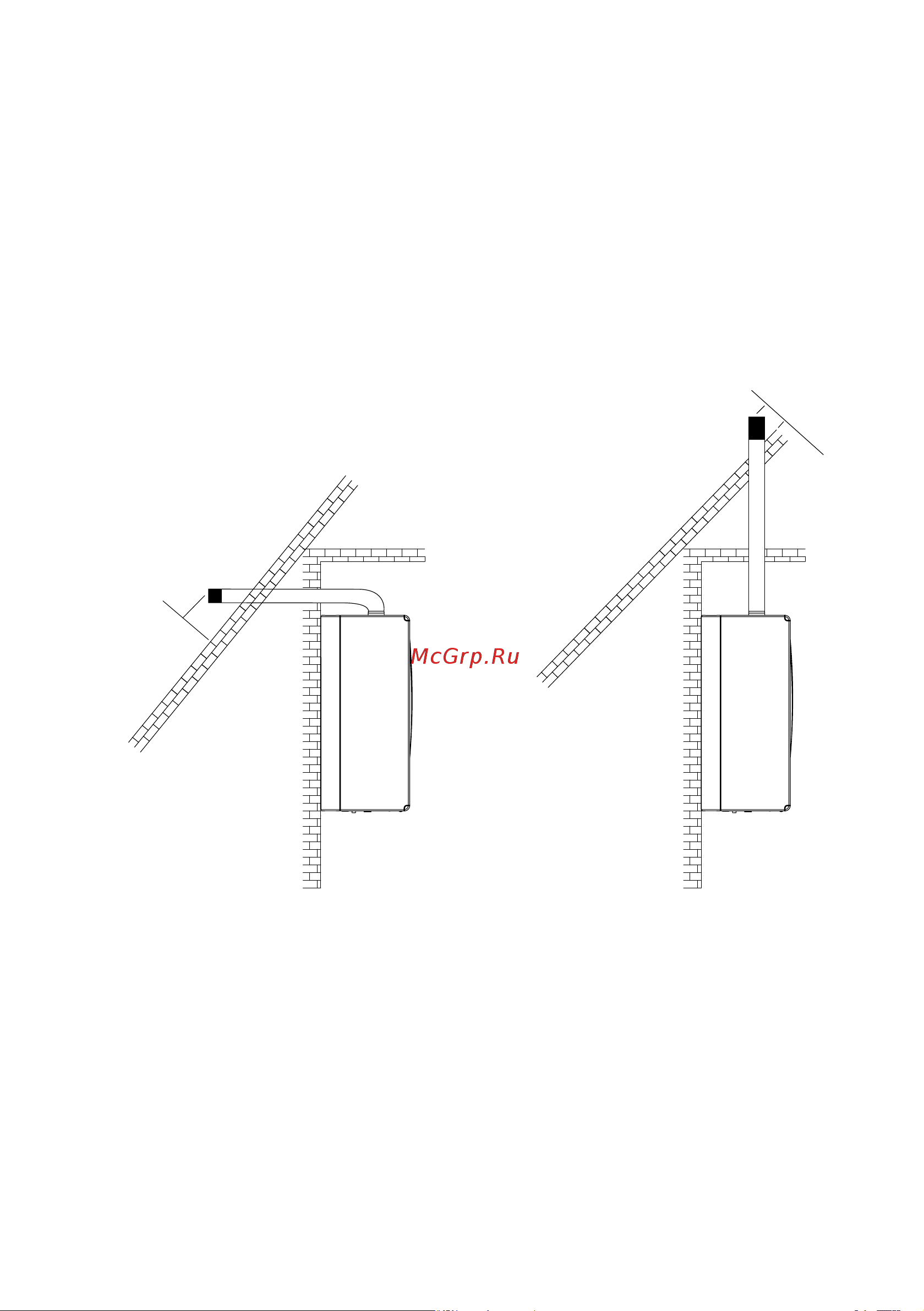

В случае установки котла на мансардном этаже или в помещении под крышей/террасой:

• Выходное отверстие дымохода должно быть выведено не менее чем на 40 см от

поверхности крыши (Рисунок 5d и 5e).

• Потолок помещения должен быть выполнен из материалов, обладающих устойчивостью к

высоким температурам. В местах прохода "Герметичной трубной группы воздуховод-

дымоотвод", одновременно обеспечивающей подачу воздуха для горения и вывод

отработанных газов, через кровлю и перекрытия необходимо обеспечить изоляцию трубной

группы материалом с устойчивостью к высоким температурам.

• Если потолок помещения выполнен из материала, не обладающего устойчивостью к

высоким температурам, место прохода через потолок "Герметичной трубной группы

воздуховод-дымоотвод" необходимо изолировать невозгораемым материалом или

выполнить вывод внутри отдельной защитной трубной гильзы.

• Для предупреждения конденсации в трубах воздуховода-дымоотвода, обязательно

необходимо обеспечить теплоизоляцию участка герметичной трубной группы в

межкровельном пространстве.

d) e)

Рисунок 6

Требования при выполнении соединений воздуховода и дымохода

После определения места установки комбинированного котла:

• Используя шаблон для монтажа на последней странице руководства по установке и монтажу

устройства, разметьте на стене места для крепежных винтов навесного кронштейна и кронштейна

монтажной рамки.

• В размеченных местах выполняется сверление отверстий и при помощи дюбелей и крепежных

винтов, поставляемых вместе с устройством в виде комплекта, выполняется прочная фиксация

настенного навесного кронштейна и кронштейна монтажной рамки.

• После подъема котла на достаточную высоту выполняется установка котла на стену таким образом,

чтобы подвесной кронштейн на задней поверхности котла был плотно посажен на скобах настенного

кронштейна.

min. 40 cm
