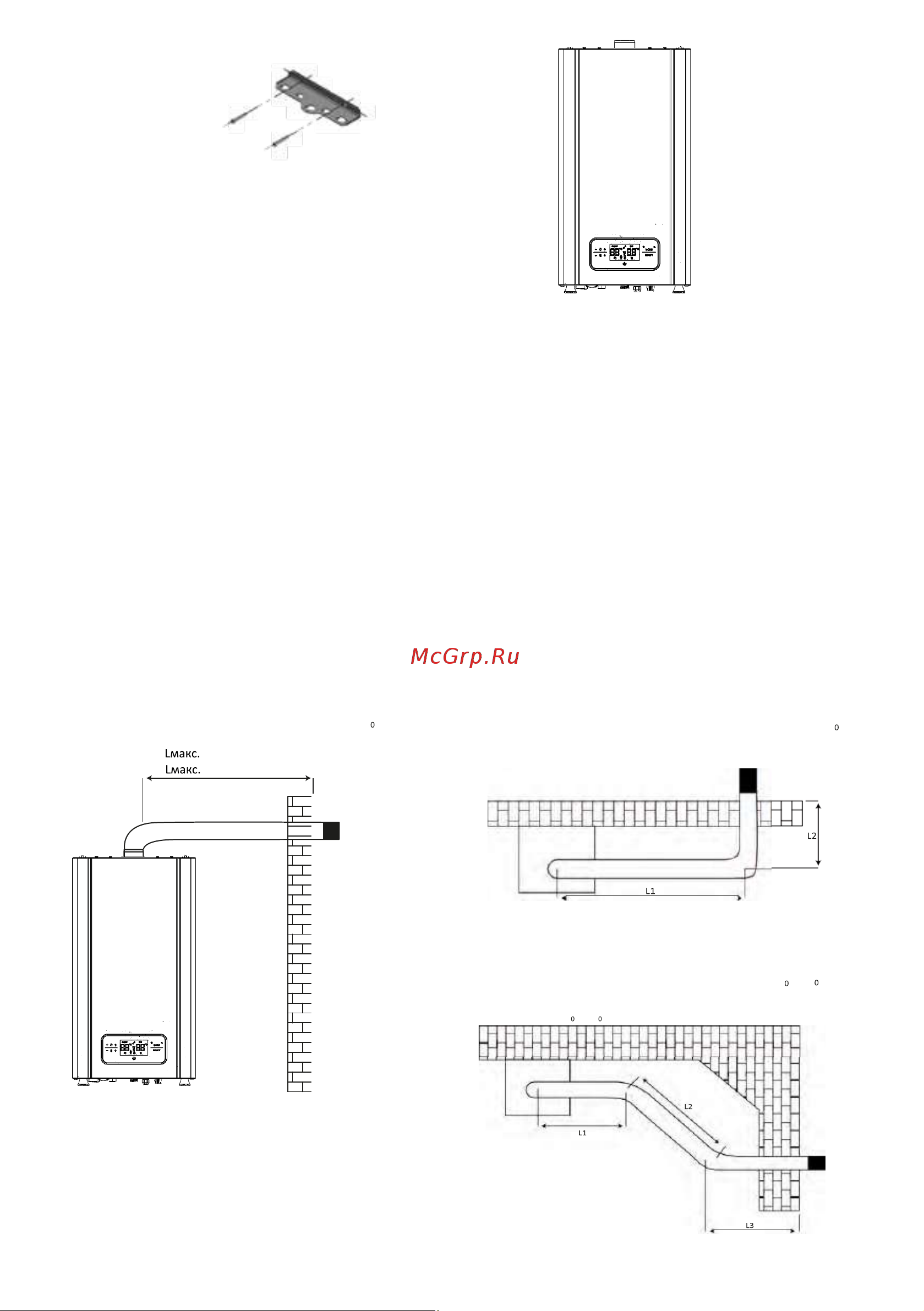

Рисунок 7

Соединения Герметичной трубной группы воздуховод-дымоотвод:

Герметичная трубная группа воздуховод-дымоотвод имеет следующие возможные варианты

подсоединения:

1. Горизонтальное соединение (ø60 /100 мм) макс. длина до 4 м

2. Горизонтальное соединение (ø80 /125 мм) макс. длина до 6 м

3. Вертикальное соединение (ø60 /100 мм) макс. длина до 4 м

4. Вертикальное соединение (ø80 /125 мм) макс. длина до 8 м

Если при прокладке дымохода используются колена, длина дымохода уменьшается на 1 м при

каждом использовании одного колена 90 ° или двух колен 45 °. Разрешается использовать не

более 3-х колен 90° (Рисунок 7).

A)Образец устройства дымохода с одним коленом 90°

а) простой монтаж дымохода с одним изгибом 90

= 8м ø80/125

мм

= 4м ø60/100 мм

b) простой монтаж дымохода с двумя коленами 90

L1+L2 < 7м ø80 / 125 мм

L1+L2 < 3м ø60 / 100 мм

(4 м для 28 кВт)

c) простой монтаж дымохода с одним коленом 90 и 45

Ll+L2+L3 < 3m 060 / 100 mm

(4 м для 28 кВт)
