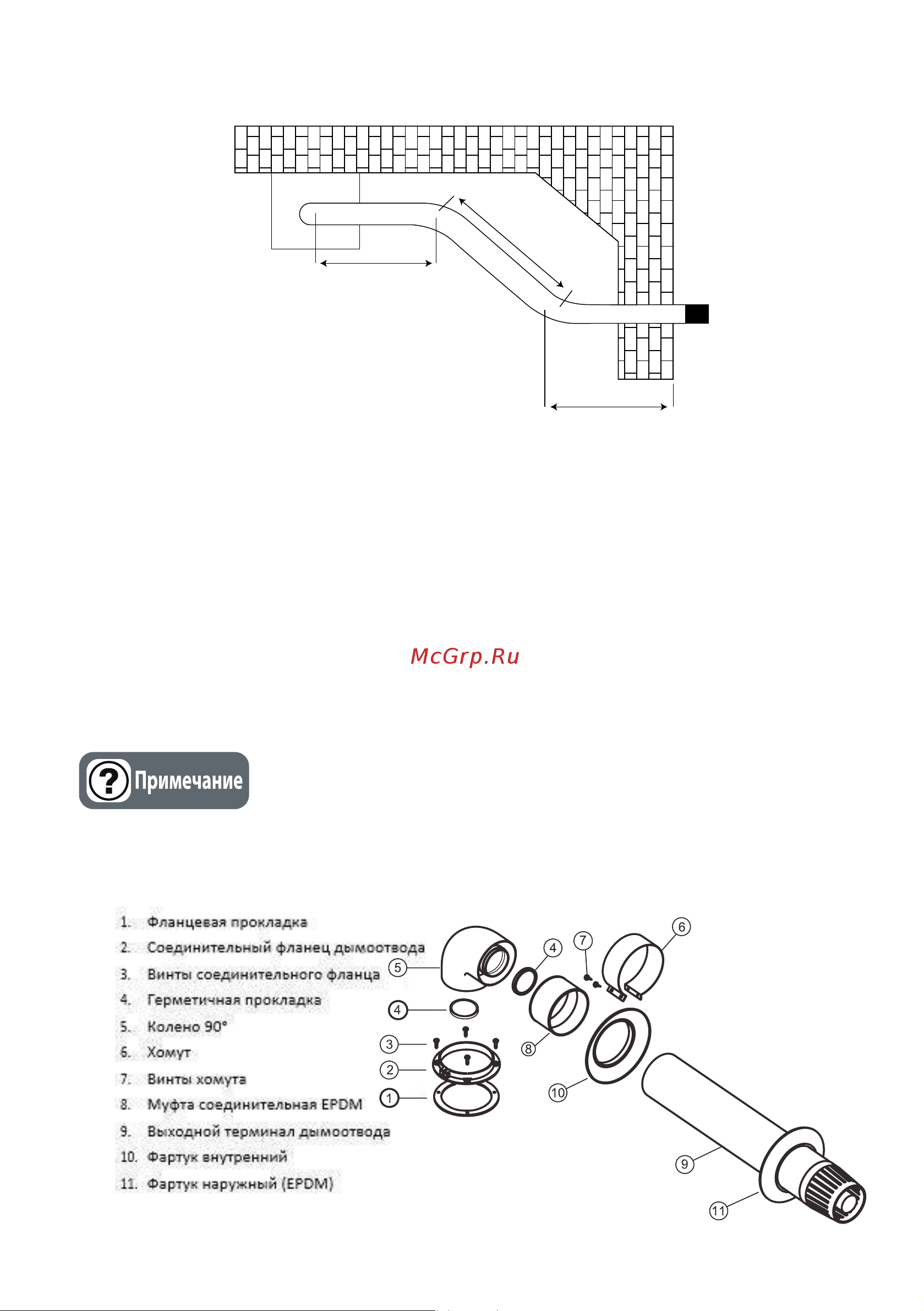

C) Образец устройства дымохода с одним коленом 90° и одним коленом 45°

L1+L2+L3 < 7м ø80 / 125 мм

L1+L2+L3 < 3м ø60 / 100 мм

Рисунок 8

8.2 Горизонтальное подсоединение к котлу герметичной трубной группы воздуховод-дымоотвод

(Ø60/100 мм)

Комбинированный котел герметичного типа предусматривает подачу воздуха для сгорания газа в

камере горения из внешней среды и вывод наружу отработанных газов, образованных в результате

сгорания газа, посредством одной трубной группы воздуховод-дымоход. С целью

предупреждения распространения отработанных газов, являющихся в высшей степени вредных

для здоровья человека, использование и монтаж дымоотвода имеет особое значение. По этой

причине при выполнении соединений дымохода необходимо строго соблюдать все инструкции и

предупреждения.

Выходные отверстия горизонтальных дымоотводов следует устанавливать

с уклоном наружной части вниз на 1-2% для предупреждения

проникновения дождевой воды и т. п. (Рисунок 5a)

Горизонтальная герметичная трубная группа воздуховод-дымоотвод (Ø60/100 мм) состоит из

следующих частей:

Рисунок 9
