• Выберите тип дымохода, необходимого для выведения дымохода от места установки котла

наружу здания. Если стандартная комплектация недостаточна для устройства дымохода, с учетом

предупреждений, указанных в настоящем руководстве, выберите наиболее оптимальные

комплектующие из перечня соединительных комплектующих.

• На верхней поверхности котла в отверстии для воздуховода-дымохода установите фланцевую

прокладку и затем соединительный фланец, плотно закрепите винтами. (Рисунок 9a-9b )

• В комплекте герметичной трубной группы имеются 2 герметичных прокладки. Установите

прокладки в гнезда на внутренней поверхности обеих торцевых концов колена 90°.

• Соединительную муфту EPDM установите поверх колена 90° и продвиньте внутрь до упора.

• Для позиционирования наружного терминала дымоотвода установите на терминале наружный

фартук (EPDM) (Рисунок 9c). Снаружи помещения вставьте терминал дымоотвода в заранее

выполненное отверстие в стене. С внутренней стороны в помещении установите на терминале

дымоотвода внутренний фартук для закрытия прохода в стене. Другой конец соединительной

муфты EPDM, установленный с одной стороны на колене 90°, установите поверх конца терминала

дымоотвода. Поверх соединительной муфты EPDM установите хомут, слегка зажмите винты на

хомуте (Рисунок 9d). Затем установите колено 90° в соединительном фланце дымохода и закрепите

крепежными винтами (Рисунок 9e). В завершении плотно зажмите винты, установленные в хомуте

поверх муфты EPDM и затем, продвиньте внутренний фланец до упора к стене, обеспечив

герметичность между дымоотводом и стеной.

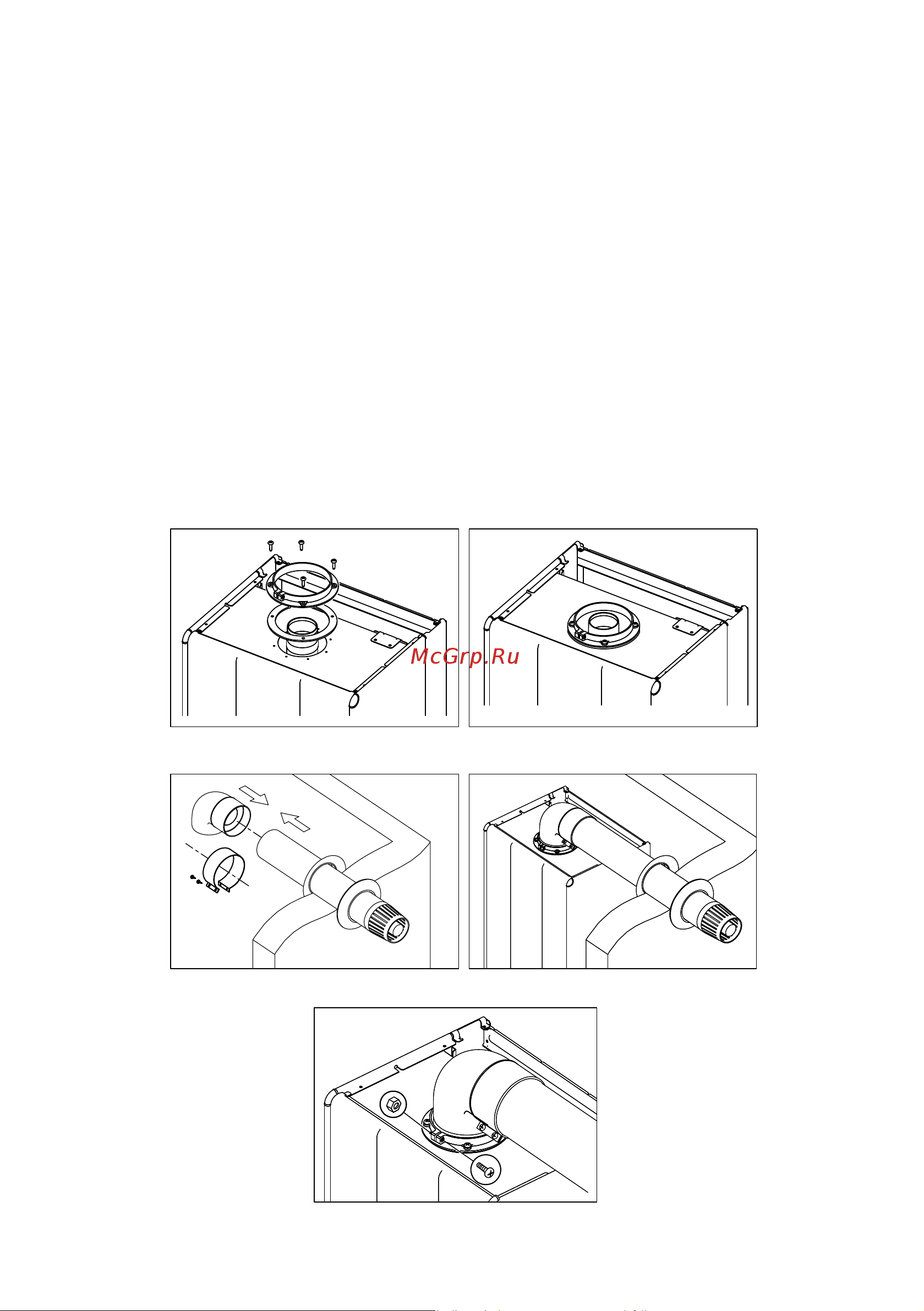

Рисунок 9a

Рисунок 9c

Рисунок 9b

Рисунок 9d

Рисунок 9e
