8.3 Выполнение наращивания длины дымохода.

В случае если комплект деталей для устройства герметичной трубной группы воздуховод-

дымоотвод, поставляемый вместе с котлом, имеет недостаточную длину, необходимо заказать

дополнительные комплектующие для устройства герметичной трубной группы в авторизованной

техслужбе E.C.A. Категорически запрещается использовать комплектующие других производителей.

• Дополнительные комплектующие герметичной трубной группы воздуховод-дымоотвод

(Ø60/100 мм) (Рисунок-10 )

a) Труба наращивания (500 мм), соединительная муфта EPDM, хомут и винты хомута Труба

наращивания (1000 мм), соединительная муфта EPDM, хомут и винты хомута (Рисунок - 10a)

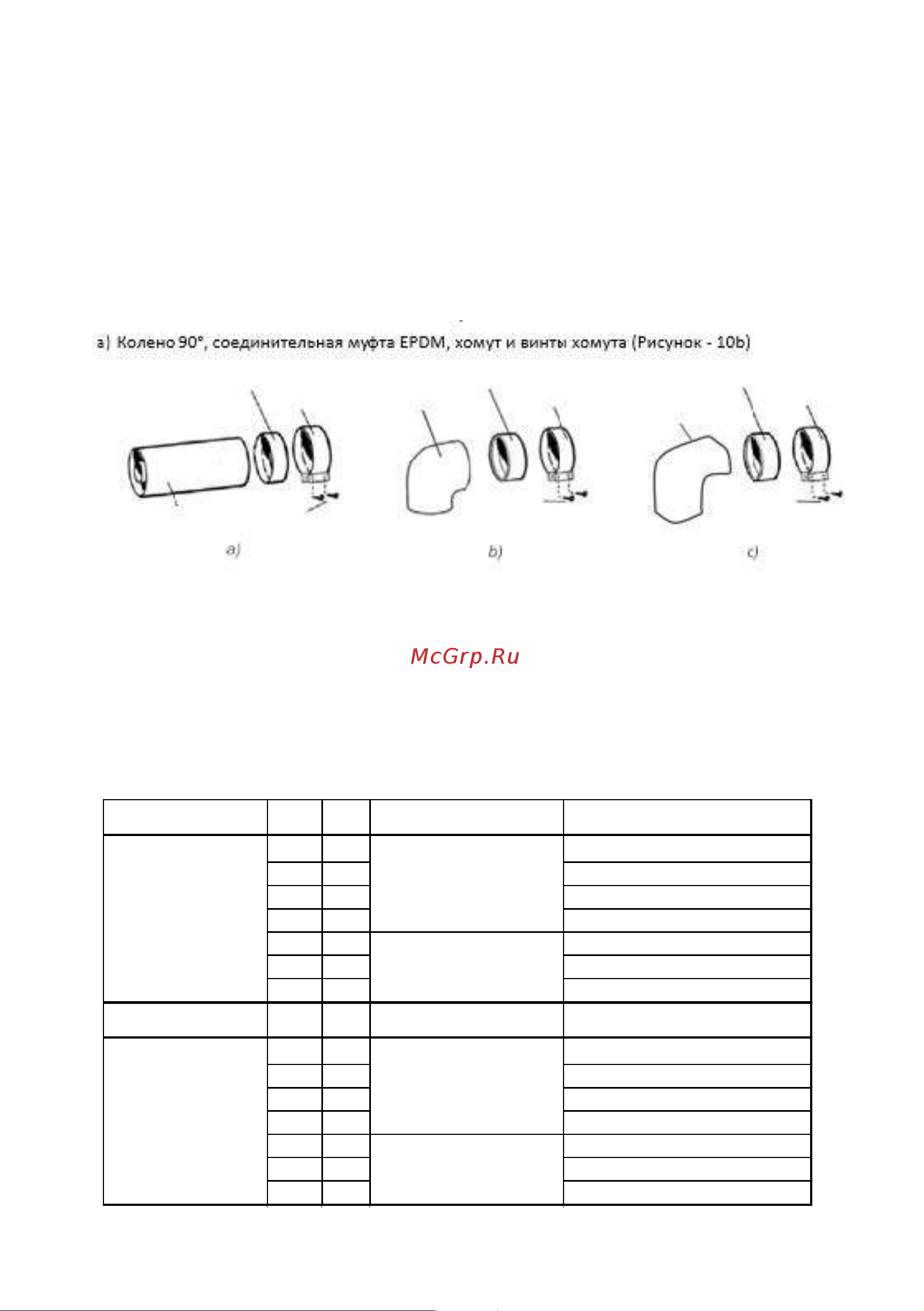

Рисунок 10

Монтаж дроссельной шайбы

С целью обеспечения эффективного и полного сгорания газа, в зависимости от длины

терминальной части герметичной трубной группы воздуховод-дымоотвод на выходе из

вентилятора(турбины) необходимо установить дроссельную шайбу соответствующего диаметра.

Длина горизонтальной герметической трубной группы воздуховод-дымоотвод

(Ø60/100 мм) и диаметр дроссельной шайбы

Обозначение изделия

Колено

Д (м) Дмакс (м)

Шайба(мм)

1x90⁰ ≤ 1

1x90⁰ 1< ≤ 2

Шайба не используется

PROTEUS PLUS BLUE

16 , 13 , 11 kW

1x90⁰ 2< ≤ 3

1x90⁰ 3< ≤ 4

2x90⁰ ≤ 1

2x90⁰ 1< ≤ 2

2x90⁰ 2< ≤ 3

Обозначение изделия

Колено

Д (м) Дмакс (м) Шайба(мм)

1x90⁰ ≤ 1

1x90⁰ 1< ≤ 2

PROTEUS PLUS BLUE

24 , 20 kW

1x90⁰ 2< ≤ 3

1x90⁰ 3< ≤ 4

2x90⁰ ≤ 1

2x90⁰ 1< ≤ 2

2x90⁰ 2< ≤ 3

Удлинительная труба

Прокладка

Клипса

Винты

Винты Винты

Клипса Клипса

Прокладка

Колено 90

градусов

Колено 45

градусов

Шайба не используется
