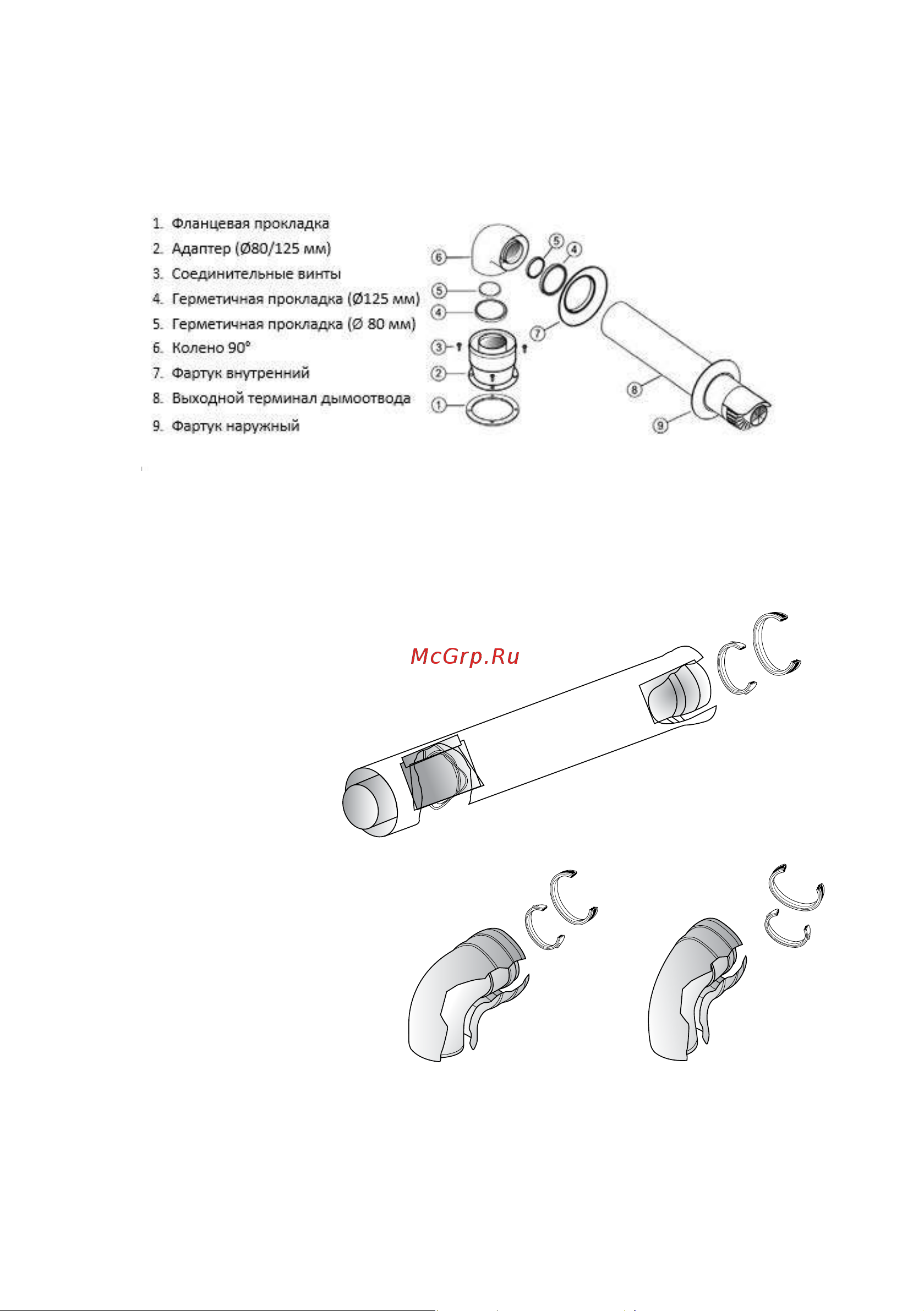

Дополнительные комплектующие герметичной трубной группы воздуховод-дымоотвод

(Ø80/125 мм) (Рисунок-13 )

Рисунок 13a

Рисунок 13b Рисунок 13c

Труба наращивания длины 500 - 1000 мм

(Ø80/125 мм)

Колено 900 (Ø80/125 мм)

Колено 450 (Ø80/125 мм)

Рисунок 13a

Рисунок 13

8.4 Горизонтальное подсоединение к котлу герметичной трубной группы воздуховод-

дымоотвод (Ø60/100

мм)

 Горизонтальная герметичная трубная группа воздуховод-дымоотвод состоит из следующих

частей: (Рисунок 12)

Рисунок 12
