8.5 Вертикальное подсоединение к котлу герметичной трубной группы воздуховод-дымоотвод

 Котел предусматривает возможность подсоединения для вертикального вывода дымохода на

прямые и скошенные крыши при помощи соответствующих дополнительных комплектующих.

Комплект комплектующих дымохода (Ø60/100мм) позволяет выполнить вертикальный вывод

дымохода на высоту 4 метра. Комплект комплектующих дымохода (Ø80/125 мм) - на высоту 8

метров. Возможная длина дымохода с использованием колена указана в Таблице 5.

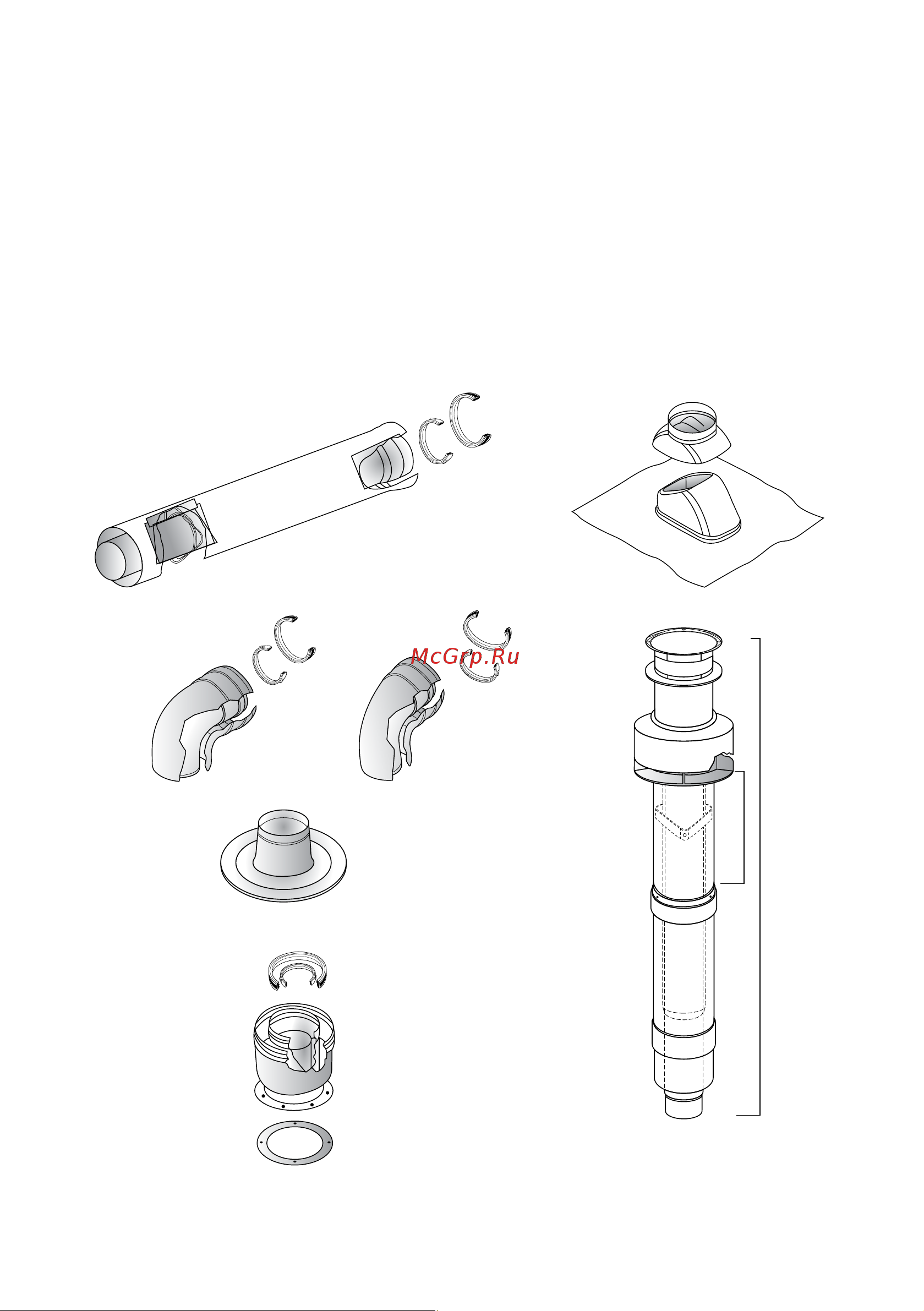

Соединительные элементы для вертикального подсоединения дымохода:

1.Комплект труб для вертикального вывода дымохода (Ø60/100 мм - Ø 80/125 мм)

2.Адаптер для вертикального подсоединения дымохода (Ø60/100 мм - Ø80/125 мм) - (с дренажным

отводом)

3.Труба наращивания длины 500 мм / 1000 мм (Ø60/100 мм - Ø80/125 мм)

4.Колено 450 (Ø60/100 мм - Ø80/125 мм)

5. Колено 900 (Ø60/100 мм - Ø80/125 мм)

6. Адаптер для кровельного уклона (Ø60/100 мм - Ø80/125 мм)

Рисунок 14
