УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ИНВЕРТОРНОГО ЭЛЕКТРОГЕНЕРАТОРА

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ИНВЕРТОРНОГО

ЭЛЕКТРОГЕНЕРАТОРА (Рис. 1)

Электрогенератор состоит из двигателя внутреннего сгорания

с воздушным охлаждением, генератора и инверторного блока,

вырабатывающего напряжение 230 В с частотой 50 Гц. Установ-

ленный на моделях одноцилиндровый двигатель с воздушным

охлаждением и верхним расположением клапанов (OHV), от-

личается низким расходом топлива, большим сроком службы,

низким уровнем вибрации и шума при работе и малым требу-

емым объемом технического обслуживания. Генератор обе-

спечивает высокое качество электроэнергии, что позволяет

подключать электронные приборы без использования стаби-

лизаторов напряжения.

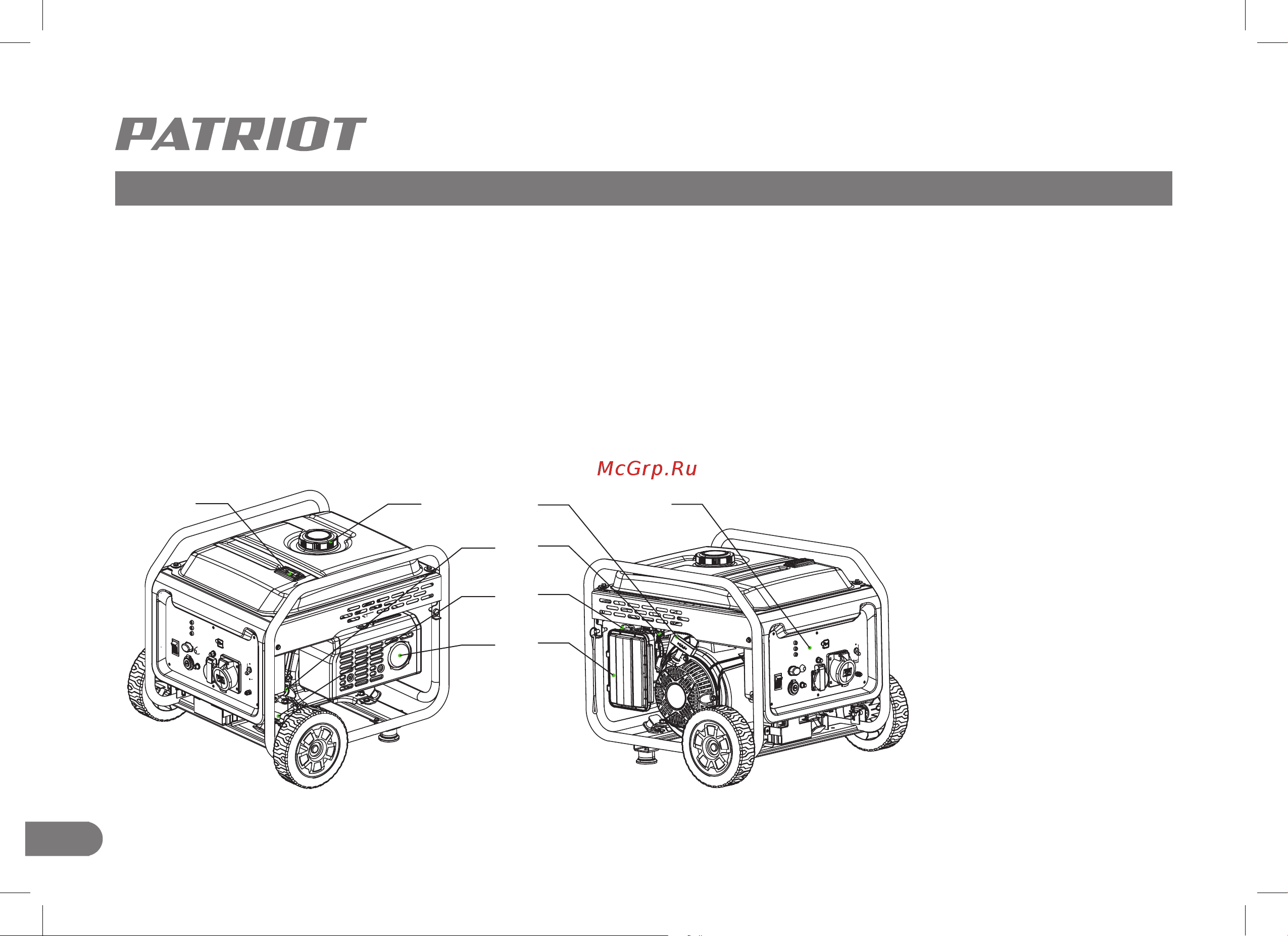

1. Индикатор топлива.

2. Крышка топливного бака.

3. Ручка стартера.

4. Панель управления.

5. Искрогаситель глушителя

6. Воздушный фильтр.

7. Рычаг заслонки.

8. Топливный кран.

9. Горловина заливки масла.

10. Пробка слива масла.

iGN 3500, iGN 5500 W, iGN 5500 AWS, iGN 7500 AWS,

GN 11000 AWS

Рис. 1
