6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Все монтажные, сантехнические и электромонтажные работы

должны производиться квалифицированным персоналом.

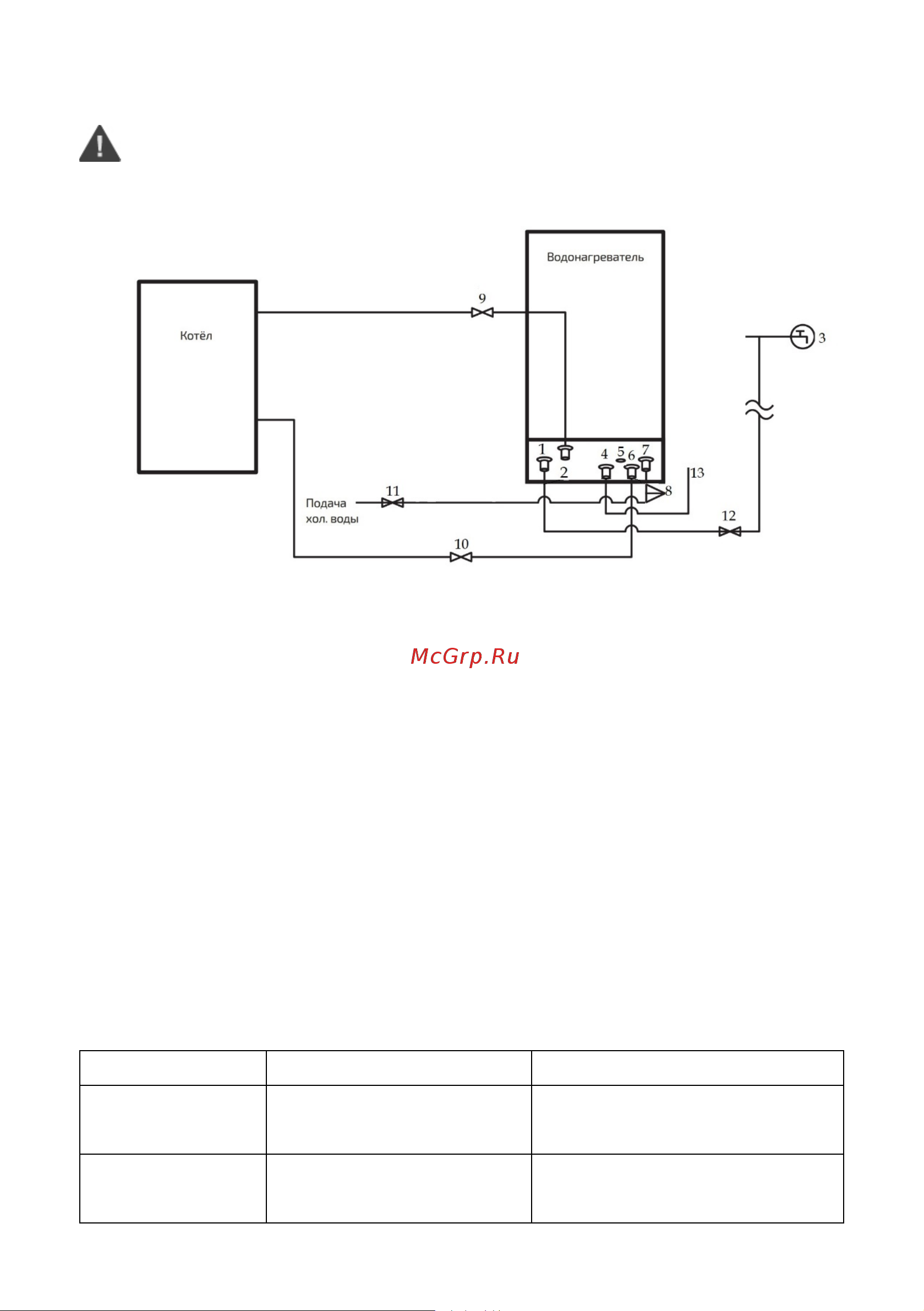

Рисунок 2. Подключение КЭВН

1. выход горячей воды

2. вход теплоносителя

3. точки водоразбора

4. патрубок рециркуляции

5. подключение датчика бойлера

6. выход теплоносителя

7. вход холодной воды

8. предохранительный клапан

9, 10. шаровые краны на подающей и

обратной линии отопления

11,12. шаровые краны на линиях водо-

снабжения

13. точки водоразбора

6.1. Размещение и установка

Установка КЭВН производится в соответствии с маркировкой, указанной на

корпусе, и в соответствии со следующей таблицей:

Модель

Установка

Размещение

Flat 80 V Combi Вертикальная /

Горизонтальная

Патрубки вниз/ Патрубки слева

Flat 100 V Combi Вертикальная /

Горизонтальная

Патрубки вниз/ Патрубки слева
