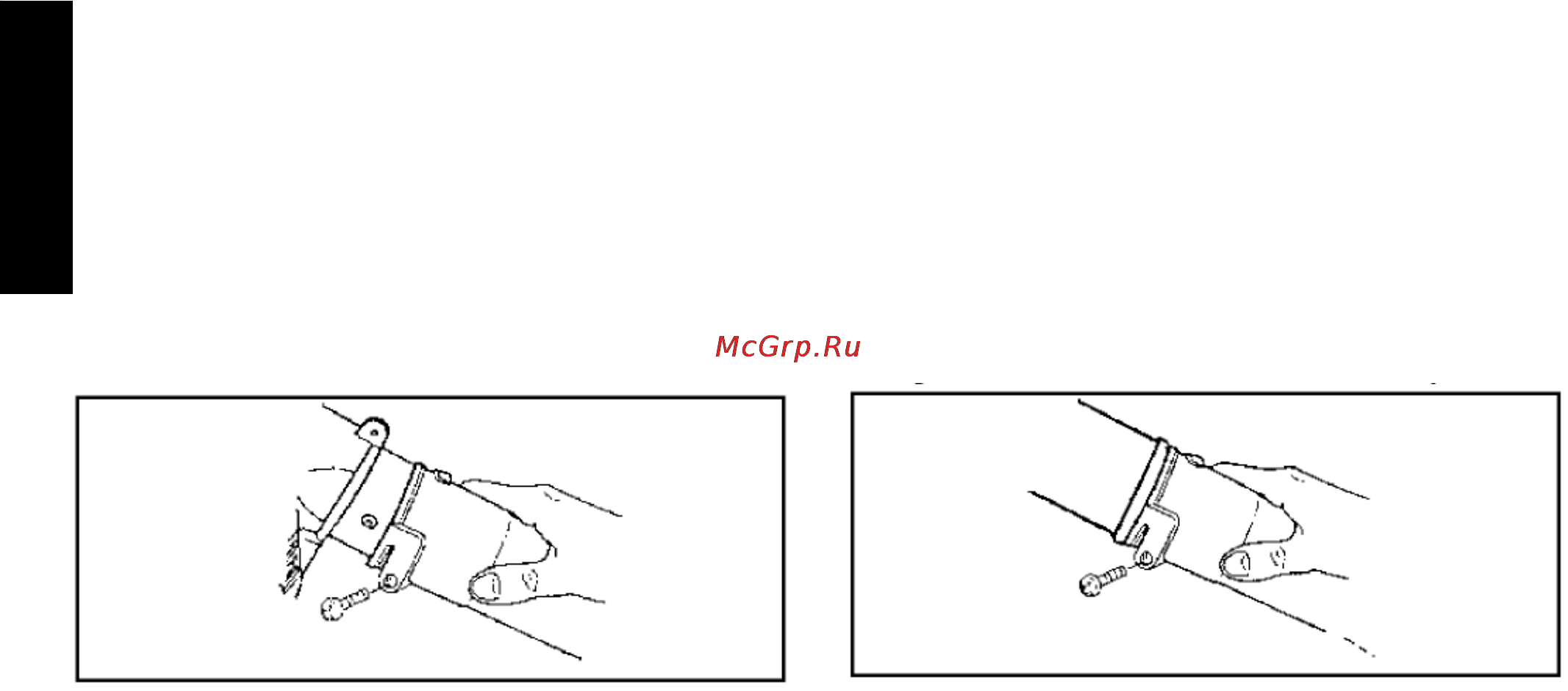

1. Снимите винт, удерживающий трубу, с корпуса
воздуходувного устройства.
Совместите желобки на прямой трубе с высту-
пами на корпусе воздуходувного устройства и
установите трубу в корпус.
2. Поверните прямую трубу по часовой стрелке
для закрепления.
3. Плотно затяните винт.
4. Снимите с прямой трубы удерживающий винт.
Совместите желобки на сопле вентилятора с
выступами на прямой трубе и установите со-
пло вентилятора на прямую трубу.
5. Поверните сопло вентилятора по часовой
стрелке для закрепления.
6. Плотно затяните винт на сопле вентилятора.
12
Р
У
С
С
К
И
Й
УСТАНОВКА ТРУБ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ ВОЗДУХОДУВНОГО УСТРОЙСТВА
