МОНТАЖ УСТРОЙСТВА

Схема монтажа

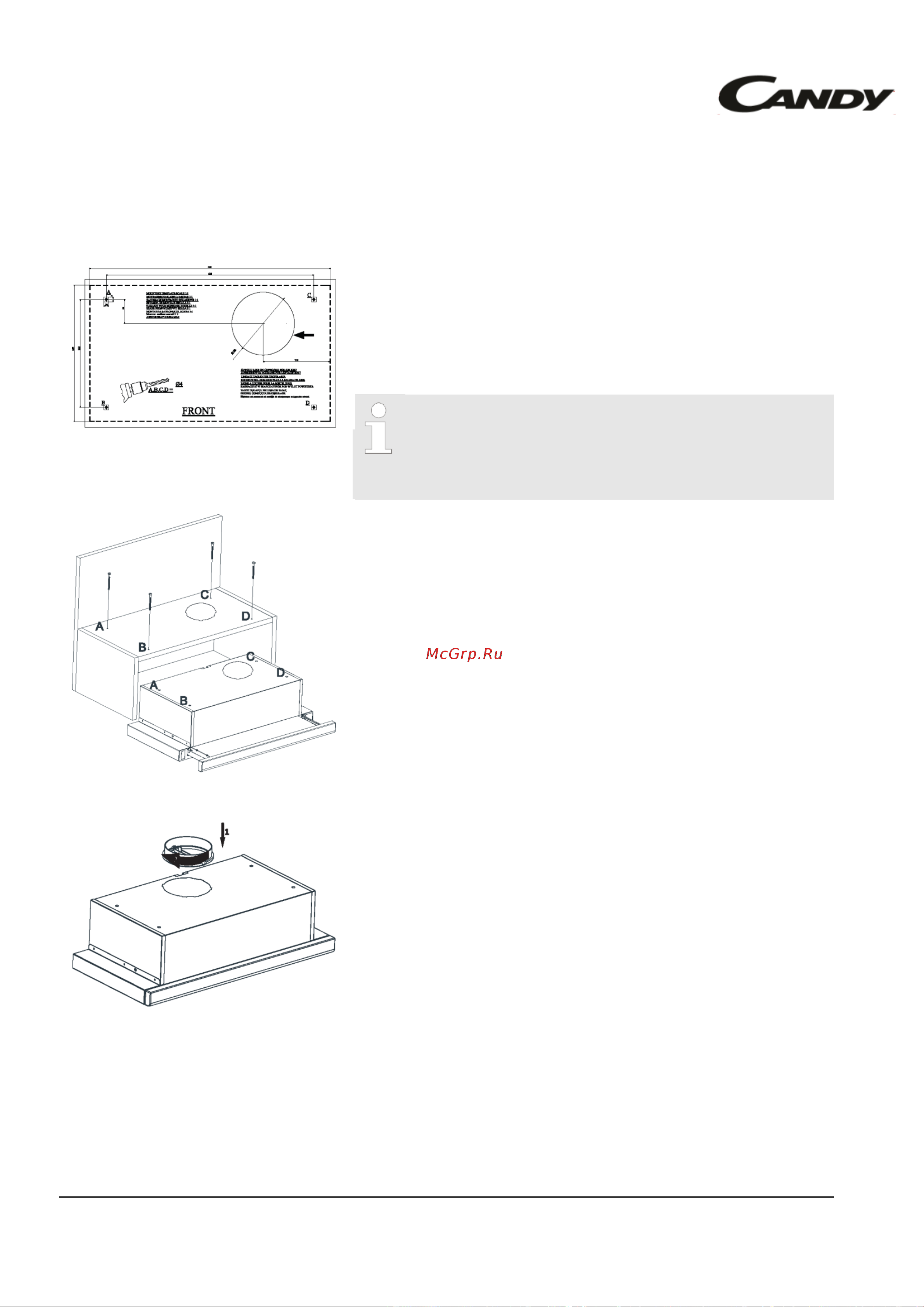

10 МОНТАЖ УСТРОЙСТВА

10.1 Схема монтажа

Сверление отверстий для подвешивания

Приклейте шаблон для монтажа, входящий в комплект поставки

устройства, на поверхность, на которой оно будет установлено.

Сделайте отверстия диаметром 4 мм в точках, отмеченных как A, B,

C, D на шаблоне для монтажа (Рис. 10).

Просверлите отверстие дымохода указанного размера, как показано

на шаблоне для монтажа.

Указанные размеры являются иллюстративными.

Обратите внимание на шаблон для монтажа, прилагаемый

к приобретённому устройству.

Рис. 10

Устройство следует закрепить на шкафу в точках A, B, C, D с

помощью винтов 4 x 40, прилагаемых к устройству. Передняя

панель не должна тереться о крышку шкафа при перемещении

выдвижной телескопической части (Рис. 11).

Рис. 11

Установите пластиковый переходник с обратным клапаном для

дымохода, входящий в комплект поставки, на выходное отверстие

дымохода. Прокрутите переходник по часовой стрелке для фиксации

(Рис. 12).

Рис. 12
