Глава 2 Описание оборудования и подключений

2.2.3.1 Установка трансивера

Порядок операций при установке модуля SFP.

Вставить трансивер в слот так, чтобы открытая часть платы PCB смотрела вниз.

Зафиксировать трансивер до щелчка.

Коммутатор автоматически определит, что в него вставлен трансивер. По светодиоду нужно проверить,

что трансивер начал работать.

Закрыть защелку трансивера (тип защелки зависит от модели трансивера).

Подключить к трансиверу опто-волоконный кабель.

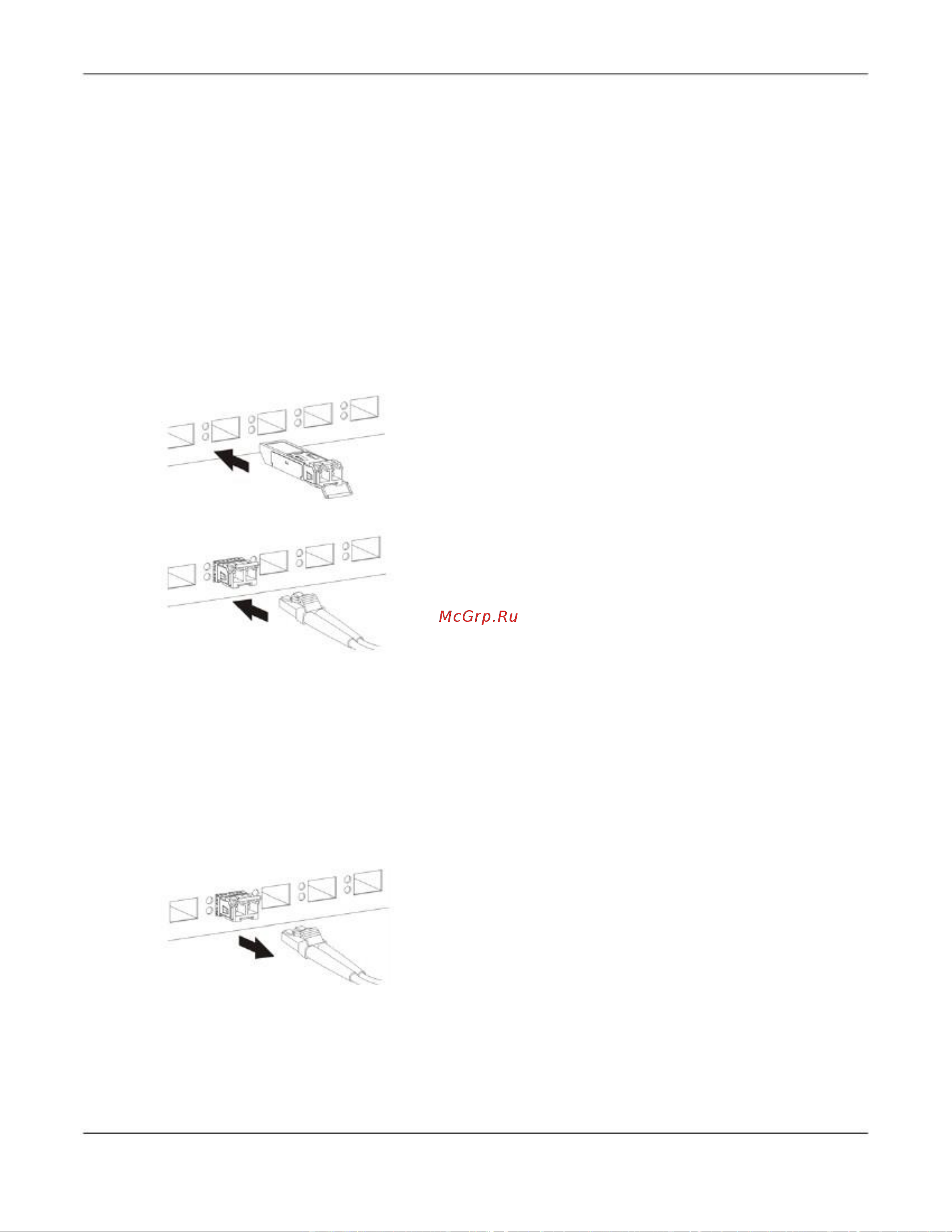

Иллюстрация 6 Пример установки трансивера

Иллюстрация 7 Подключение опто-волоконного кабеля

2.2.3.2 Извлечение трансивера

Порядок операций при извлечении модуля SFP.

Отключить от трансивера опто-волоконный кабель.

Открыть защелку трансивера (тип защелки зависит от модели трансивера).

Вытащить трансивер из слота.

Иллюстрация 8 Отключение опто-волоконного кабеля
