Глава 2 Описание оборудования и подключений

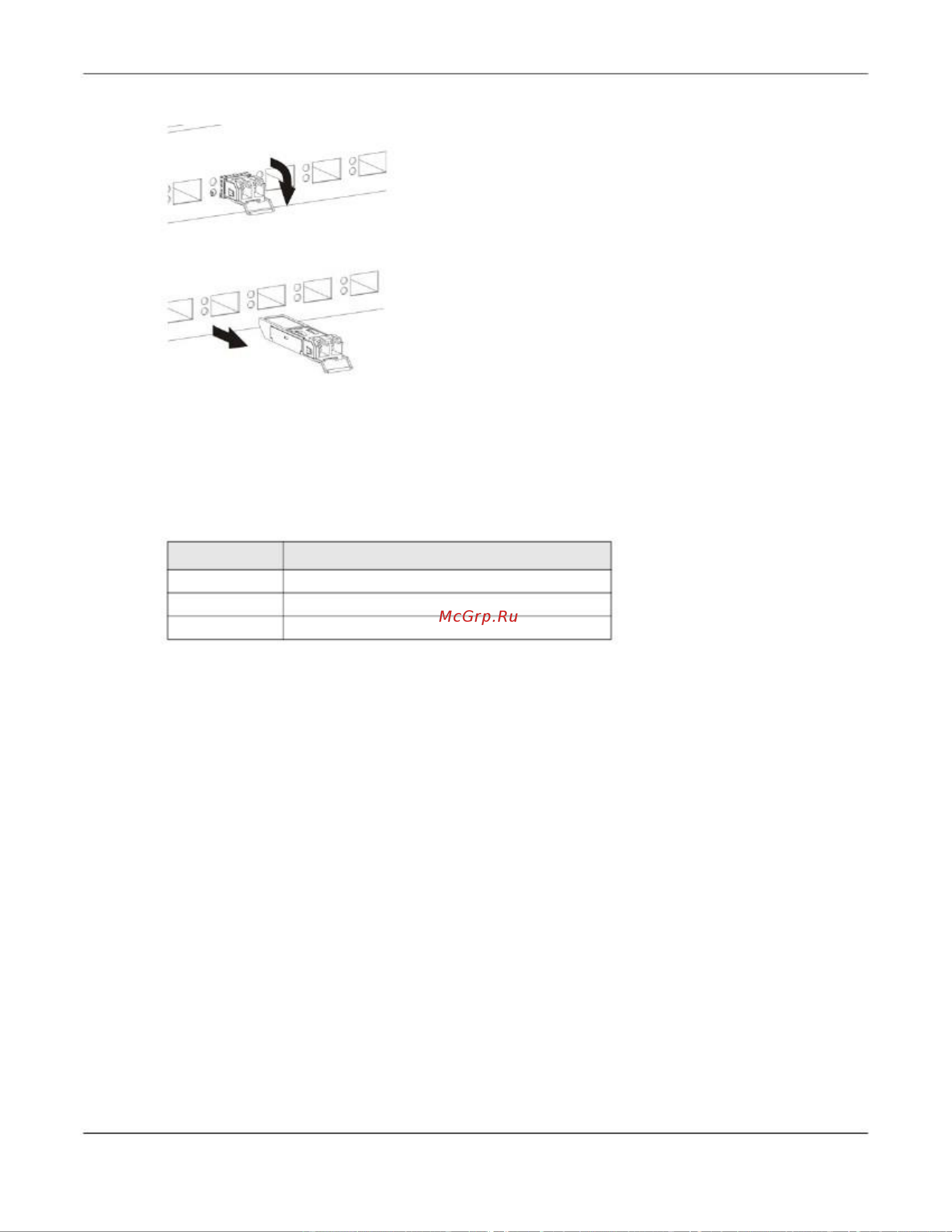

Иллюстрация 9 Как открыть защелку трансивера

Иллюстрация 10 Как закрыть защелку трансивера

2.2.4 Подключение разъемов на передней панели

Для подключения к портам RJ-45 используются Ethernet-кабели Unshielded Twisted Pair (UTP) или

Shielded Twisted-Pair (STP). В следующей таблице перечислены кабели, используемые при разной

скорости соединения.

Таблица 2 Типы сетевых кабелей

СКОРОСТЬ

10 Mbps

100 Mbps

1000 Mbps

ТИП КАБЕЛЯ

Category 3, 4 or 5 UTP/STP

Category 5 UTP/STP

Category 5e, 6 UTP/STP

Ко всем портам можно подключать как кабели crossover, так и straight-through.

2.2.5 Светодиоды на передней панели

Светодиоды на передней панели отображают информацию о состоянии коммутатора в реальном

времени (см. следующие иллюстрации).

Руководство пользователя GS1100 Series
