Модель с закрытой камерой сгорания (C
13(X)
, C
33(X)
, C
63(X)
,
C
93(X)
)
Подключение отвода дымовых газов
Подключение подачи воздуха
В исполнении с закрытой камерой сгорания отверстия для отвода
дымовых газов и подачи воздуха объединены (коаксиальны).
Таб 15 Максимальная длина дымохода (L)
Диаметр
(1)
80/125 мм 100/150 мм
AMC Pro 45 20 м
20 м
(1)
AMC Pro 65 4 м 18 м
AMC Pro 90 4 м 17 м
AMC Pro 115 - 13 м
(1) Сохраняя максимальную длину дымохода, можно использовать допол
нительные колена 5 x 90º или 10 x 45º.
Подключение в зонах с разным давлением (C
53
)
L
Общая длина отвода дымовых газов и подачи воздуха
Подключение отвода дымовых газов
Подключение подачи воздуха
В это соединение необходимо установить переходник дымовых газов
80/80 или 100/100 мм (дополнительное оборудование).
Забор воздуха на горение и отвод продуктов сгорания возможны в
зонах с разным давлением и полусовмещенных системах, за
исключением прибрежных зон. Максимальная допустимая разность
высоты подачи воздуха и отвода продуктов сгорания составляет 36 м
Таб 16 Максимальная длина (L)
Диаметр
(1)
80 мм 90 мм 100 мм 110 мм 130 мм
AMC Pro 45 29 м 40 м
40 м
(1)
40 м
(1)
40 м
(1)
AMC Pro 65 5 м 10 м 16 м 34 м
40 м
(1)
AMC Pro 90 - - 17 м 37 м
40 м
(1)
AMC Pro 115 - - 14 м 31 м
40 м
(1)
(1) Сохраняя максимальную длину дымохода, можно использовать дополнительные колена 5 x 90º или 10 x 45º.
Таблица уменьшения длины
Таб 17 Уменьшение длины трубопровода для каждого
использованного элемента (параллельно)
Диаметр 80 мм 100 мм
изгиб 45° 1,2 м 1,4 м
изгиб 90° 4,0 м 4,9 м

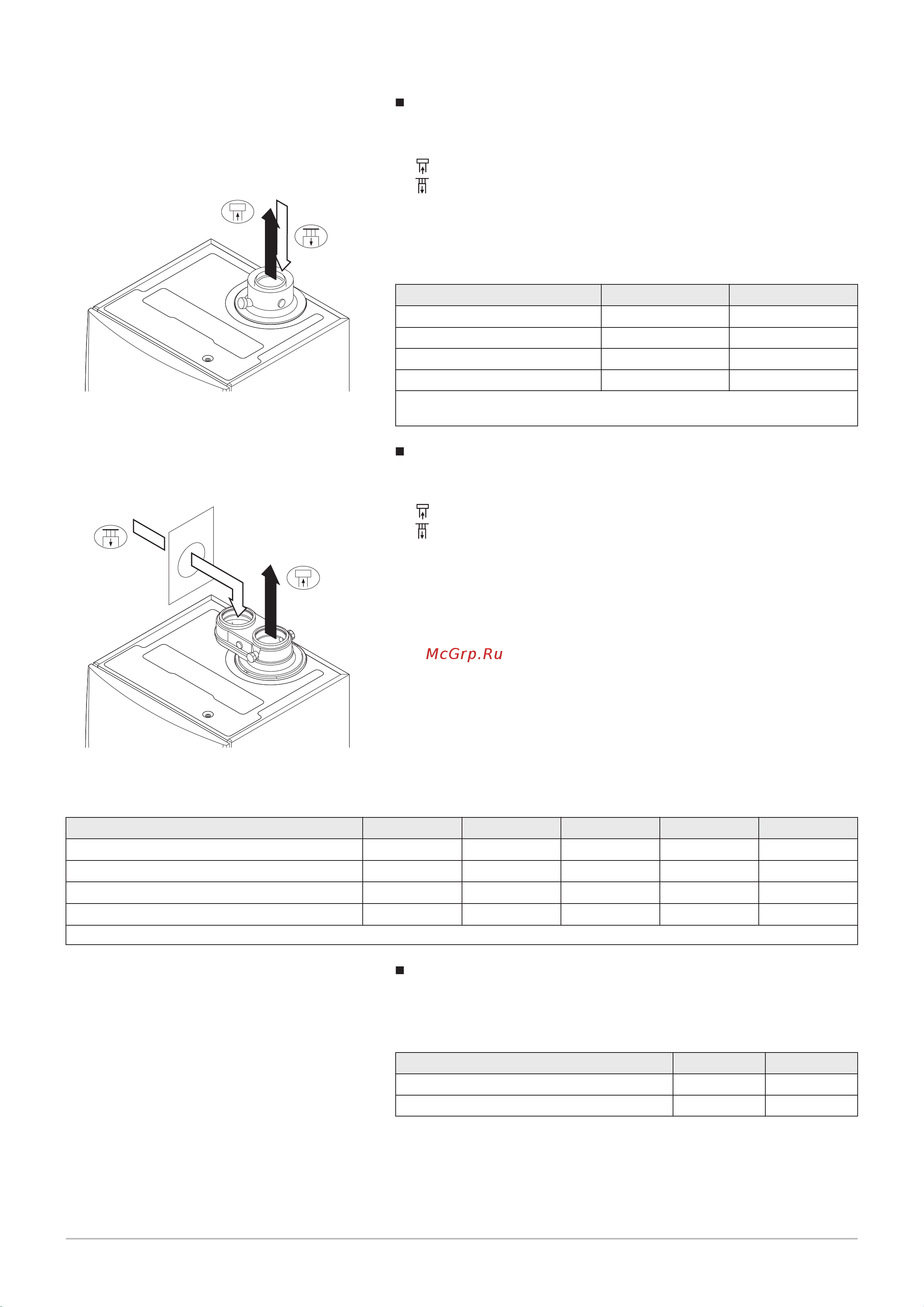

Рис.9 Исполнение с закрытой камерой
сгорания (коаксиально)
AD-0000029-02
L =
Рис.10 Зоны разного давления
AD-0000030-02
= L +
4 Подготовка установки
7725160 - v.01 - 12062019 AMC Pro 23
