Риск поражения электрическим током
Следующие компоненты котла подключены к электрическому
питанию 230 В:
Электрическое подключение к циркуляционному насосу.
Электрическое подключение к газовому комбинационному
блоку.
Электрическое подключение к вентилятору.
Блок управления.
Трансформатор розжига.
Подключение кабеля электропитания.
На котёл установлен трехпроводной кабель питания (длина кабеля
1,5 м). Котёл можно использовать при электропитании 230 В перем.
тока/50 Гц с системой фаза/ноль/земля. Котёл не фазозависимый.
Кабель электропитания подключен к разъему X1. Запасной
предохранитель находится в корпусе панели управления.
Котел имеет несколько опций подключения управления, защиты и
регулировки. Стандартную электронную плату можно расширить
дополнительными электронными платами.
5.8.2 Доступ к панели управления
В панель управления установлено следующее:
стандартная электронная плата CB-03 с разъёмом X3.
1. Отвернуть два винта, расположенные под передней крышкой, на
четверть оборота и снять переднюю крышку.
2. Слегка прижать фиксаторы на боковых сторонах панели
управления внутрь.
3. Наклонить панель управления вперёд.
4. Слегка прижать фиксатор на боковой стороне клапана панели
управления.
5. Открыть крышку панели управления.
Открыт доступ к разъёму X3 на электронной плате CB-03
6. Протянуть соответствующий соединительный кабель (кабели)
через кабельный ввод (вводы) на нижней панели котла.
7. Протянуть соединительный кабель(и) через панель управления,
используя прилагаемый кабель-канал.
8. Снять кабельный зажим(ы) и протянуть кабель(и) внизу.
9. Подключить кабели к соответствующим клеммам на разъёме.
10. Плотно вставить кабельный зажим(ы) на место.
11. Закрыть панель управления.
5.8.3
Варианты подключения для стандартной электронной
платы - CB-03
Котёл оснащен соединительной платой, к которой можно подключать
различные термостаты и регуляторы.

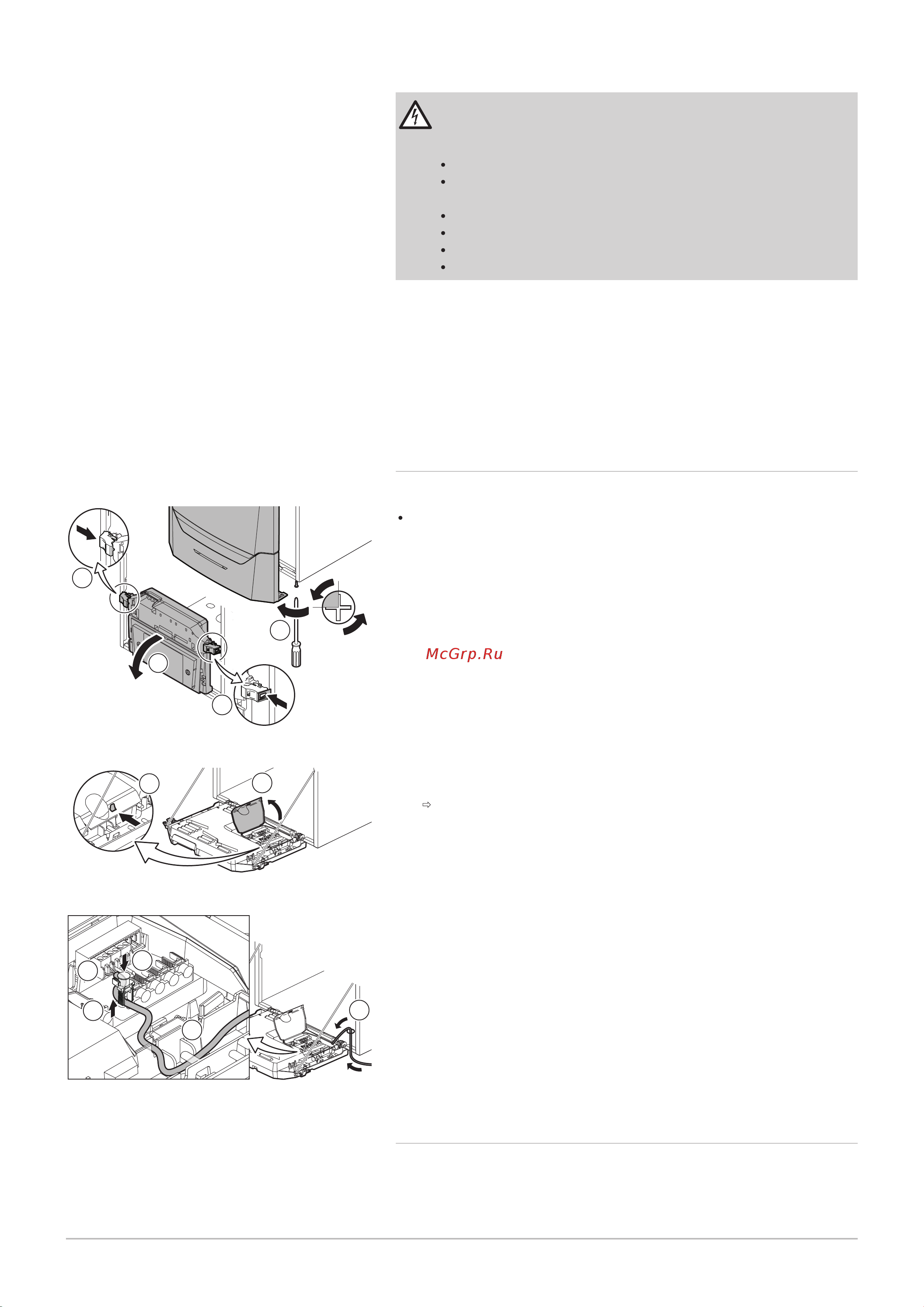

Рис.20 Доступ к панели управления
AD-3001411-01
3
2
2
1
90 º
Рис.21
AD-3001412-01
5
4
Рис.22
AD-3001414-01
6
9
8
7
10
5 Установка
30 AMC Pro 7725160 - v.01 - 12062019
