R-Bus
Разъём датчика комнатной температуры (термостата)
BL
Вход блокировки
RL
Вход разблокирования
Tout
Разъём датчика наружной температуры
Tdhw
Разъём датчика ГВС
Если котёл оборудован SCB-10, то датчик наружной температуры
(Tout) и датчик водонагревателя (Tdhw) следует подключить к
SCB-10.
Подключение модулирующего комнатного термостата
Котёл в стандартной комплектации оборудован разъёмом R-Bus
вместо разъема OT. Разъём R-Bus поддерживает следующие типы:
Термостат R-Bus (например, Smart TC°)
Термостат OpenTherm (например, Модулирующий
программируемый термостат)
Термостат OpenTherm Smart Power
Термостат Вкл./Выкл.
Программное обеспечение распознает тип подключенного
термостата.
Tm Модулирующий термостат
1. В случае комнатного термостата: установить термостат в
контрольной комнате.
2. Подключить двухпроводной кабель модулирующего термостата
(Tm) к клеммам разъёма R-Bus. Полярность подключения
проводов к зажиму не имеет значения.
Подключение термостата Вкл./Выкл.
К котлу можно подключить 2-проводный термостат комнатной
температуры Вкл./Выкл.
Tk Термостат Вкл./Выкл.
1. Установить термостат в контрольной комнате.
2. Подключить двухпроводной кабель термостата (Tk) к клеммам
разъёма R-Bus. Полярность подключения проводов к зажиму не
имеет значения.
Защита от замерзания с термостатом Вкл./Выкл.
Если используется термостат Вкл./Выкл., трубы и радиаторы,
находящиеся в комнате, чувствительной к холоду, могут быть
защищены с помощью термостата защиты от замерзания. Клапан
радиатора, находящийся в помещении, чувствительном к холоду,
должен быть открыт.

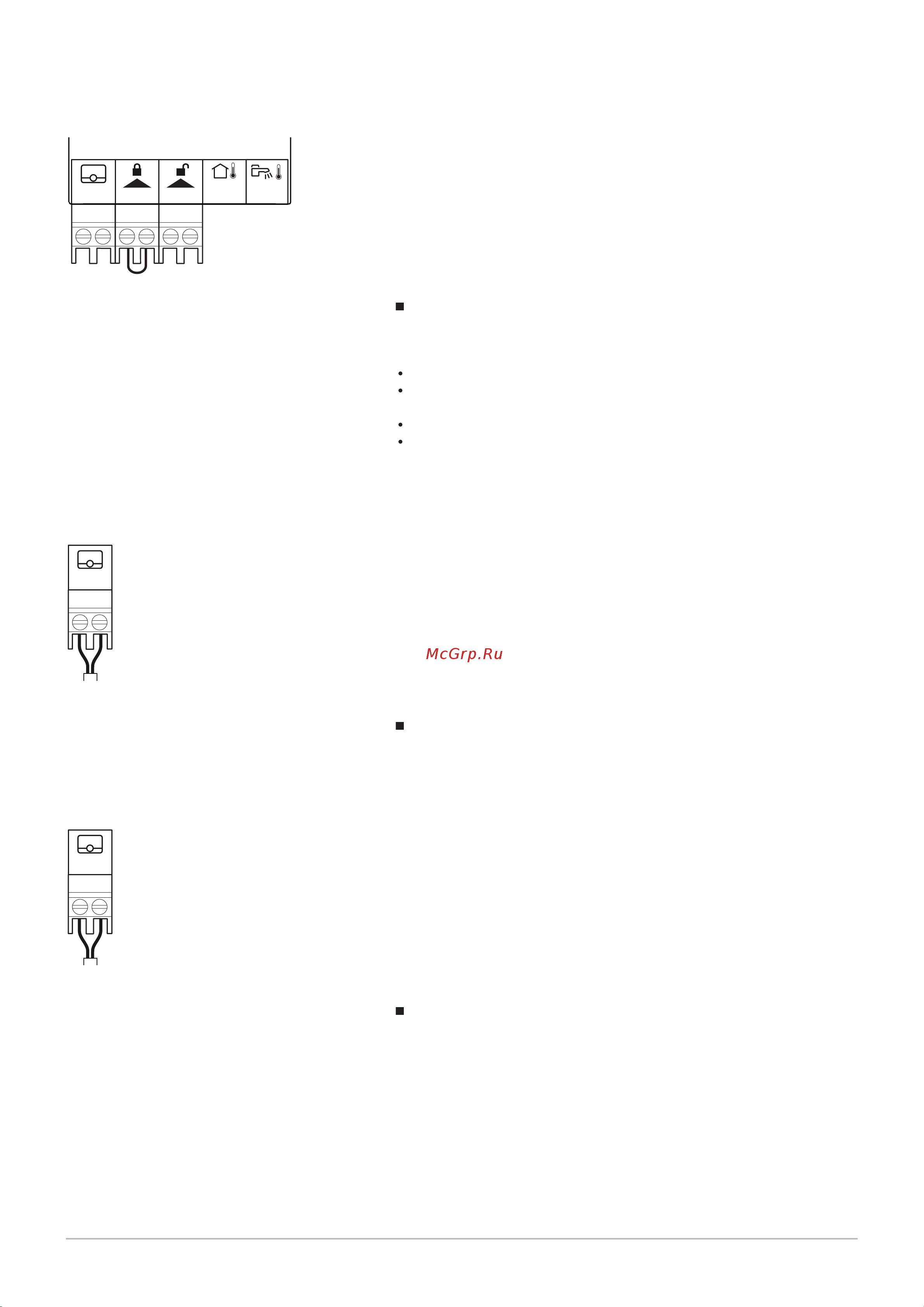

Рис.23
Разъёмы на соединительной
плате
AD-3001367-01
R-Bus
Tout
BL RL
Tdhw
X03
Рис.24 Подключение модулирующего
термостата
AD-3000968-02
Tm
R-Bus
Рис.25 Подключение термостата Вкл./
Выкл.
AD-3000969-02
Tk
R-Bus
5 Установка
7725160 - v.01 - 12062019 AMC Pro 31
