5.8.5 Подключение насоса ШИМ

Энергосберегающий модулирующий насос следует подключить к

стандартной электронной плате управления. Для этого выполнить

следующее:

1. Подключить силовой кабель и кабель сигнала ШИМ к насосу.

2. Извлечь втулку из отверстия в центре основания котла.

3. Пропустить кабель электропитания насоса через основание котла

и уплотнить отверстие, затянув байонетный фитинг на кабеле.

4. Пропустить кабель ШИМ от насоса через одну из втулок в правой

части основания котла.

5. Подключить кабель питания насоса X81 к кабелю X81,

проходящему вдоль кабель-канала к левой части панели

управления.

6. Подключить кабель ШИМ насоса X112 к кабелю X112,

проходящему вдоль кабель-канала к правой части панели

управления.

Важная информация

Различные настройки насоса можно отрегулировать с

помощью параметров PP014, PP016, PP017 и PP018.

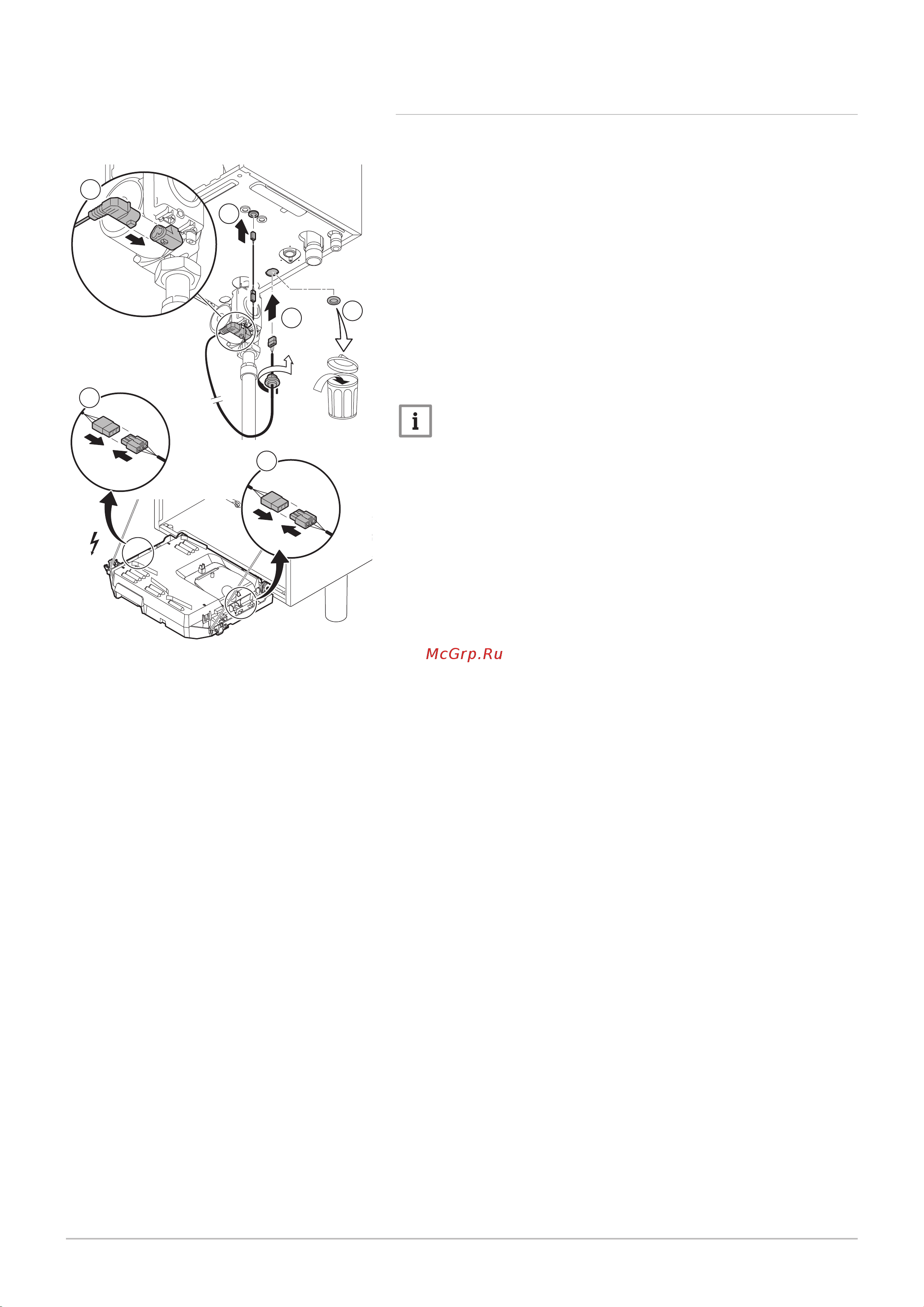

Рис.34 Подключение кабеля

электропитания

AD-4000094-01

X81

X112

X81

X112

5 Установка

7725160 - v.01 - 12062019 AMC Pro 35
